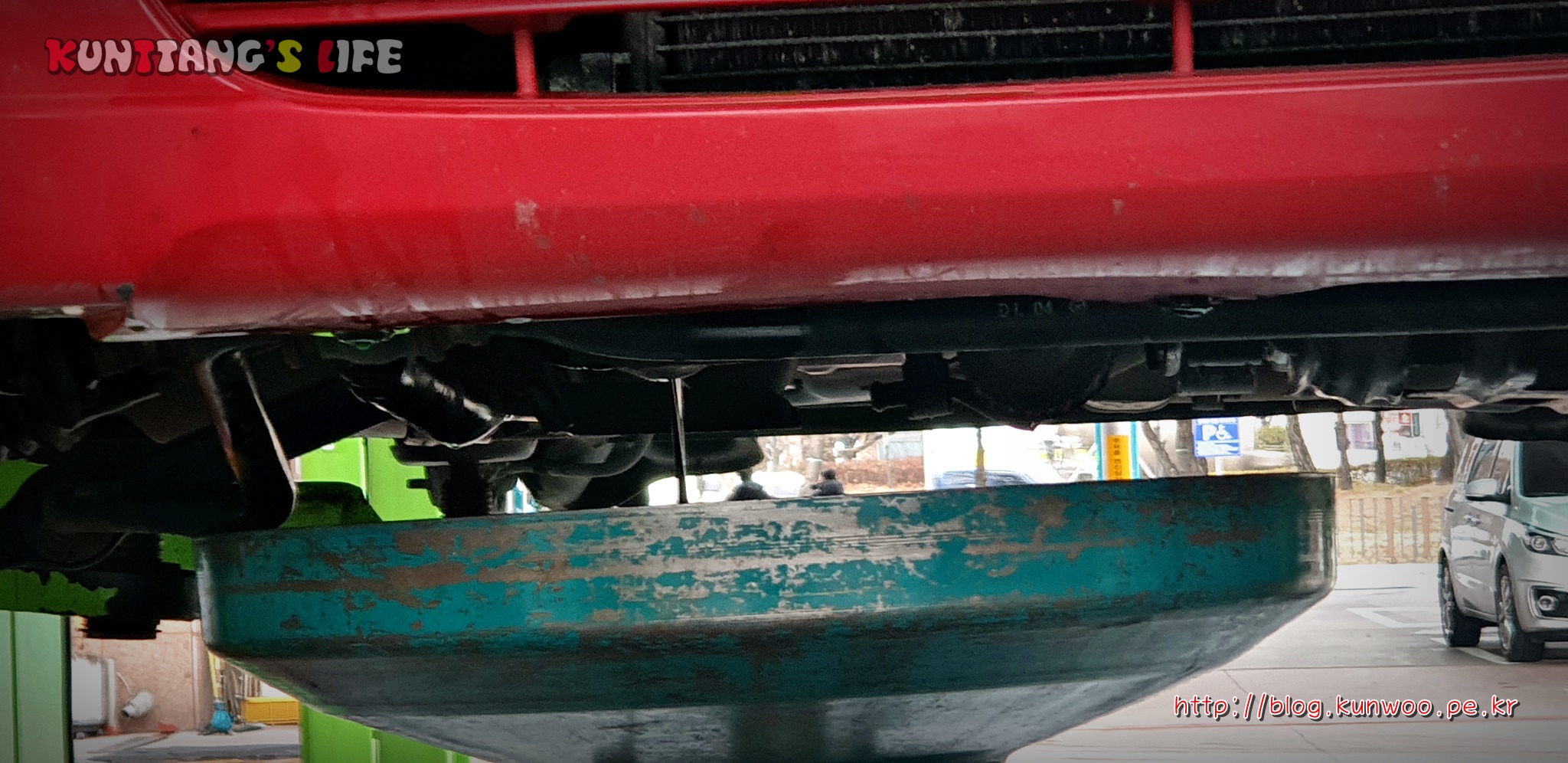

[그림1] 올뉴마티즈 하체정비 시작



01. 소음


올드카를 운행하다보면 각종 소음에 스트레스를 받는다. 물론 이동수단으로의 자동차로만 생각하는 사람들은 소음이나 정비에 민감하지 않을 수 있지만, 필자인 경우 차에서 조금이라도 이상한 소리가 들리면 그 소리의 원인을 찾기위해 엄청난 스트레스를 받는다.

필자가 자동차에서 발생하는 소음에 스트레스를 받을 때면 "올드카는 원래 그래 !!",  "차가 오래되면 소음이 발생할 수 밖에 없어 !!" 라고 말하는 사람들이 대부분이다.

정비를 제대로 안했으니 소음발생은 당연한 것인데 왜 정비를 안할까? 수리비가 차량가액보다 많이나와서?? 흠.. 이 부분은 다시 한번 생각을 해 볼 문제이다.

물론 각자 생각하는바가 다르겠지만 자동차는 내가 타고 다니는 것이다. 즉, 내 생명과도 연관이 있는 것이다. 정비를 안해서 사고가 나거나 내가 다치게된다면?? 아니면 내 정비 미숙으로 다른사람이 다치게 된다면?? 과연 이 부분을 어떻게 책임질 것인가?

면허증을 취득하고 운전을 하기 시작했으면 기본적으로 차량관리에 신경을 써야 하는 것이 운전자의 의무라고 필자는 생각한다.

자동차에서 발생하는 소음은 어딘가 문제가 있다는 일종의 신호이다.



02. 올뉴마티즈에서 발생하는 하체 소음


2019/11/17 - [03. 자동차/05my All New Matiz MT] - [AllNewMatiz] 펀카(Fun Car) 구입



[AllNewMatiz] 펀카(Fun Car) 구입

01. 재미를 찾다. 너무 바쁜 일상을 보내고 있어, 우울증까지는 아니더라도 삶의 재미가 없어지기 시작했다. '집-회사-집-회사'가 일상이 된 나에게 힐링이 필요하였다. 필자는 취미가 엄청 다양한데, 그 중 가장..

blog.kunwoo.pe.kr

필자는 지난 11월 중순 쯤에 2005년식 올뉴마티즈를 구입했다. 이미 하체에서 발생하는 소음 몇 가지를 인지하고 있었기 때문에 1차 정비를 진행할 당시 하체를 확인하고, 이번에 관련 부품을 구입하여 다시 안산의 동해모터스를 방문하였다.







필자의 올뉴마티즈에서 발생하는 하체소음은 등속 조인트 소리였다. 참고로 등속조인트의 문제를 확인하기 위해서는 핸들을 최대한 돌린채 유턴을 해보는 것이다.

'드르륵' 혹은 '딸그락' 소리가 발생하면 100% 등속조인트 문제이다. 등속조인트는 맞물리는 기어의 윤활역할을 해주기 위해 구리스가 채워져 있고, 그 구리스를 보호하기 위해 부츠가 장착되어 있다. 그런데 이 부츠가 찢어져 찢어진 틈새로 구리스가 방출되어지고, 구리스가 모두 없어지면 조인트 기어가 맞물리는 소리를 내게된다. 이때 나는 소음이 바로 '드르륵' 혹은 '딸그락'이다.

필자의 마티즈 역시 운전석쪽 조인트에서 소음이 발생했다.

2019/12/11 - [03. 자동차/05my All New Matiz MT] - [AllNewMatiz] 올뉴마티즈 본격적인 정비 시작(안산 동해모터스)



[AllNewMatiz] 올뉴마티즈 본격적인 정비 시작(안산 동해모터스)

01. 전쟁의 시작 차량 정비에 있어서는 무조건 과잉정비를 해야하는 사람이기에 아무리 정비가 잘 된 중고차를 구입했다 하더라도 이 차량의 이력을 모르기에 교환할 수 있는 부품은 모조리 교환해 버린다. 그렇..

blog.kunwoo.pe.kr



지난 1차 정비 시 확인까지 완료한 상태였기 때문에 필자의 차량에서 발생하는 하체소음은 등속조인트가 확실했다.



03. 정비의 범위


터진 부분의 등속조인트만 교환하면 일단은 소음이 없어질 것으로 예상했다. 하지만 마티즈를 리프트에 띄웠으니 관련 부분의 정비를 가능한한 함께 진행하는 것이 속편한다.

따라서, 필자는 운전석/조수석 등속조인트를 구입하였고, 관련하여 로워암과 엔드볼(타이로드)을 함께 교환하기로 마음먹고 부품 구입을 진행하였다.

즉, 과잉정비이다. 운전석 조인트만 교환하면 될 것을 조수석 조인트를 포함한 로워암, 타이로드(이 역시도 운전석과 조수석 모두이다.)를 함께 교환한다.

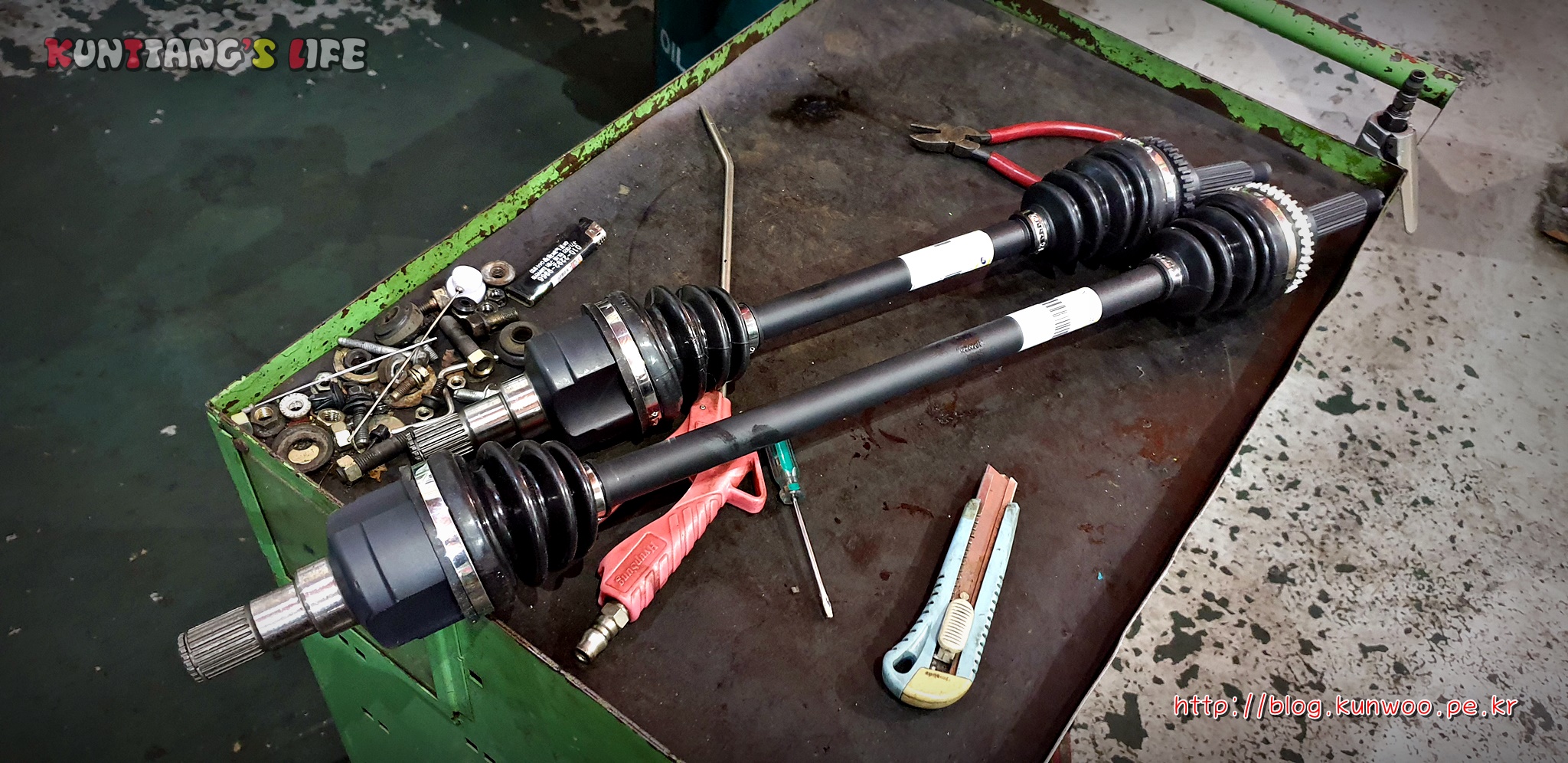

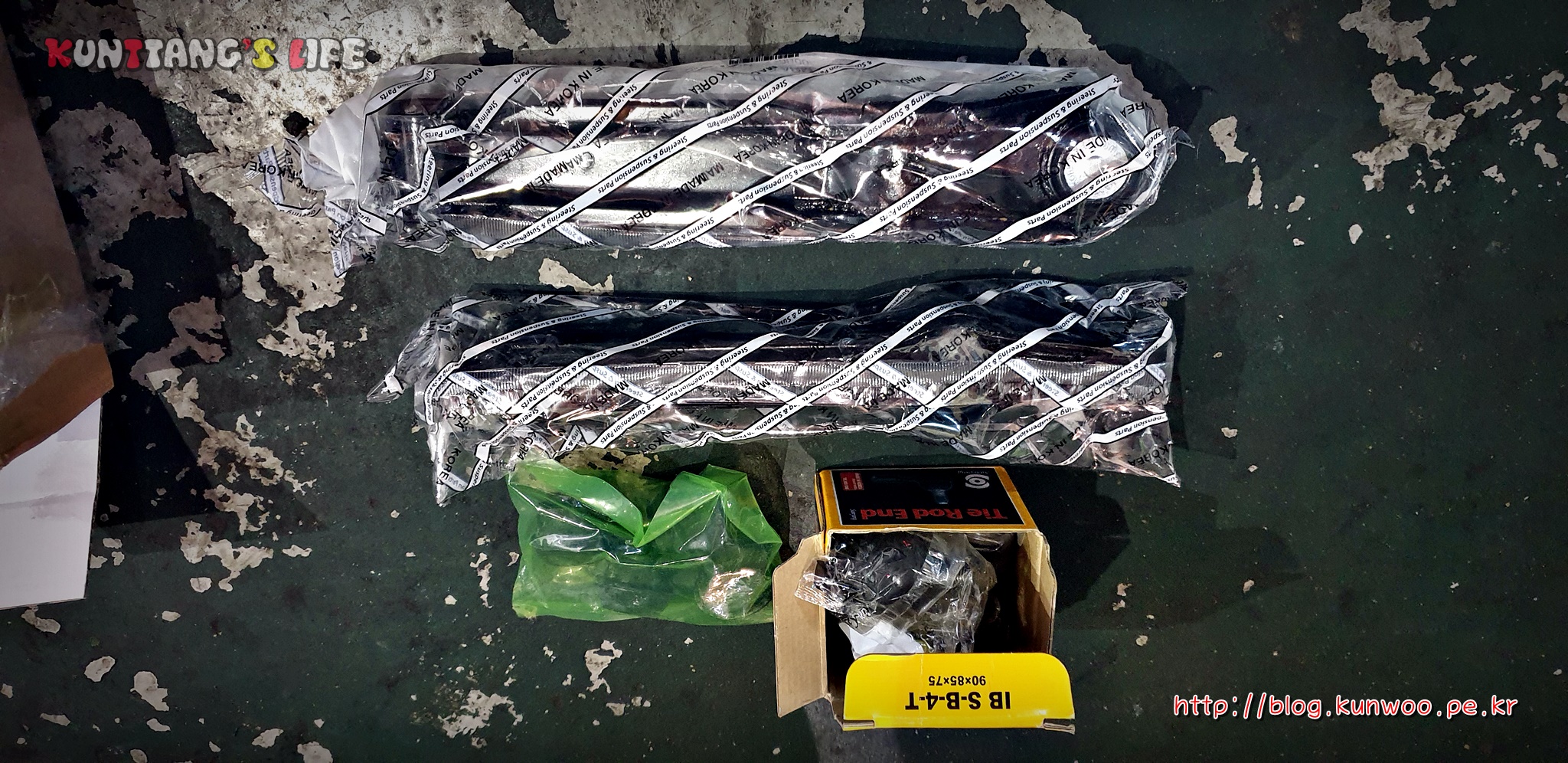

[그림2] 재생 등속조인트



[그림2] 와 같이 운전석/조수석 재생 등속조인트를 구입했다. 조인트인경우 재생을 사용해도 아무 문제가 없다. 다만, 부츠는 정품을 사용했는지를 꼭 확인해야 한다. 가격이 저렴하다고 아무 부품이나 구입하면 안된다.



[그림3] 로워암과 타이로드(엔드볼)



[그림3]과 같이 로워암과 타이로드(엔드볼)도 함께 준비하였다.



04. 정비 시작


[그림4] 운전석측 고장난 등속조인트



운전석 등속조인트 탈거가 금방 되었다. 육안으로 보았을 때에도 확실히 구리스가 새어나오는 것을 볼 수 있다. 다만, 저 정도는 나쁜 상태는 아니다. 아직 한참을 더 탈 수 있는 상태이다. 하지만 필자는 소음발생이 싫어서 교환을 해버린다.

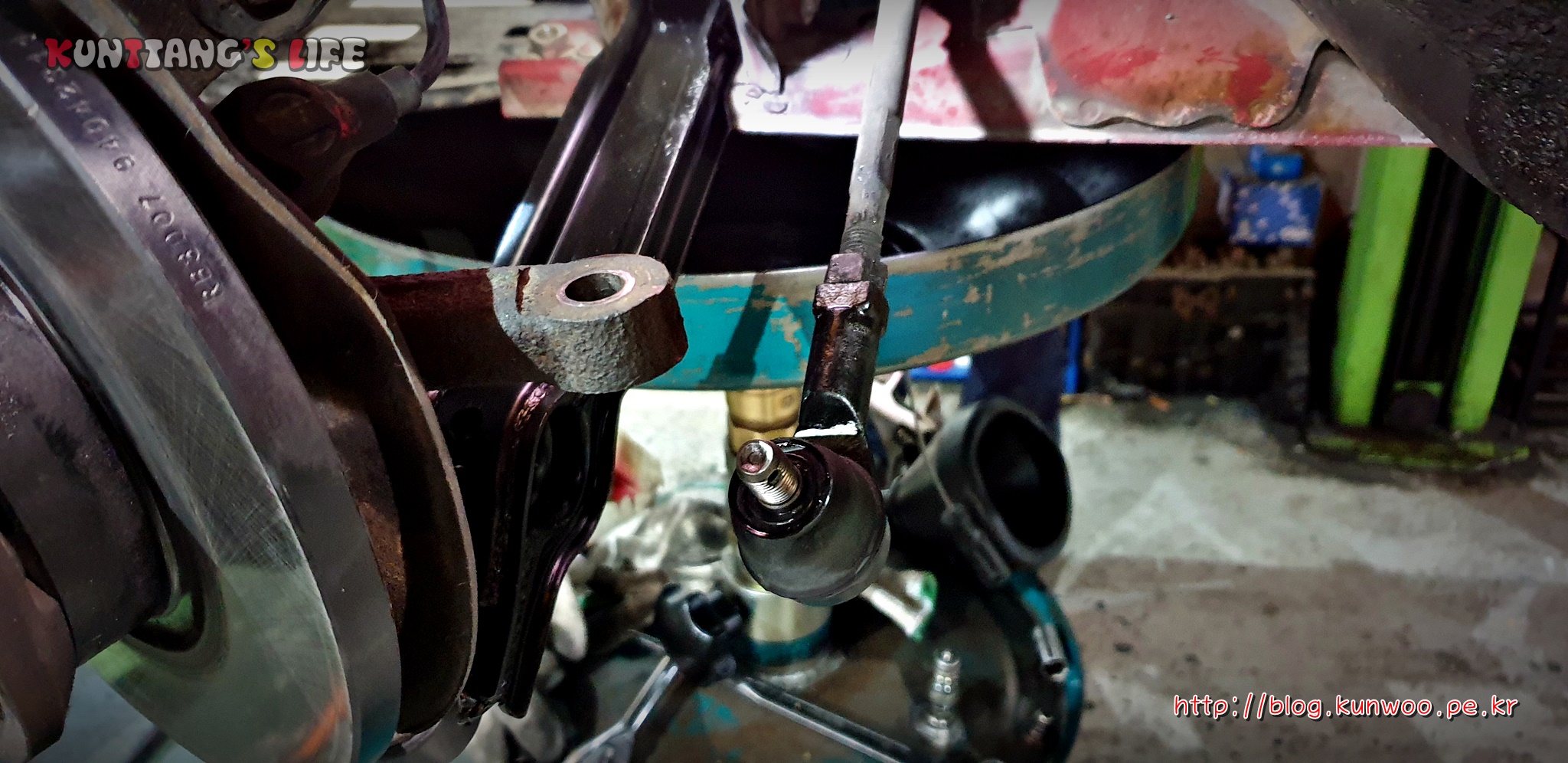

[그림5] 신품 타이로드(엔드볼)로 교환



일단 구입해 간 부품 중 그나마 간단한 타이로드(엔드볼) 먼저 교체 진행을 시작한다.

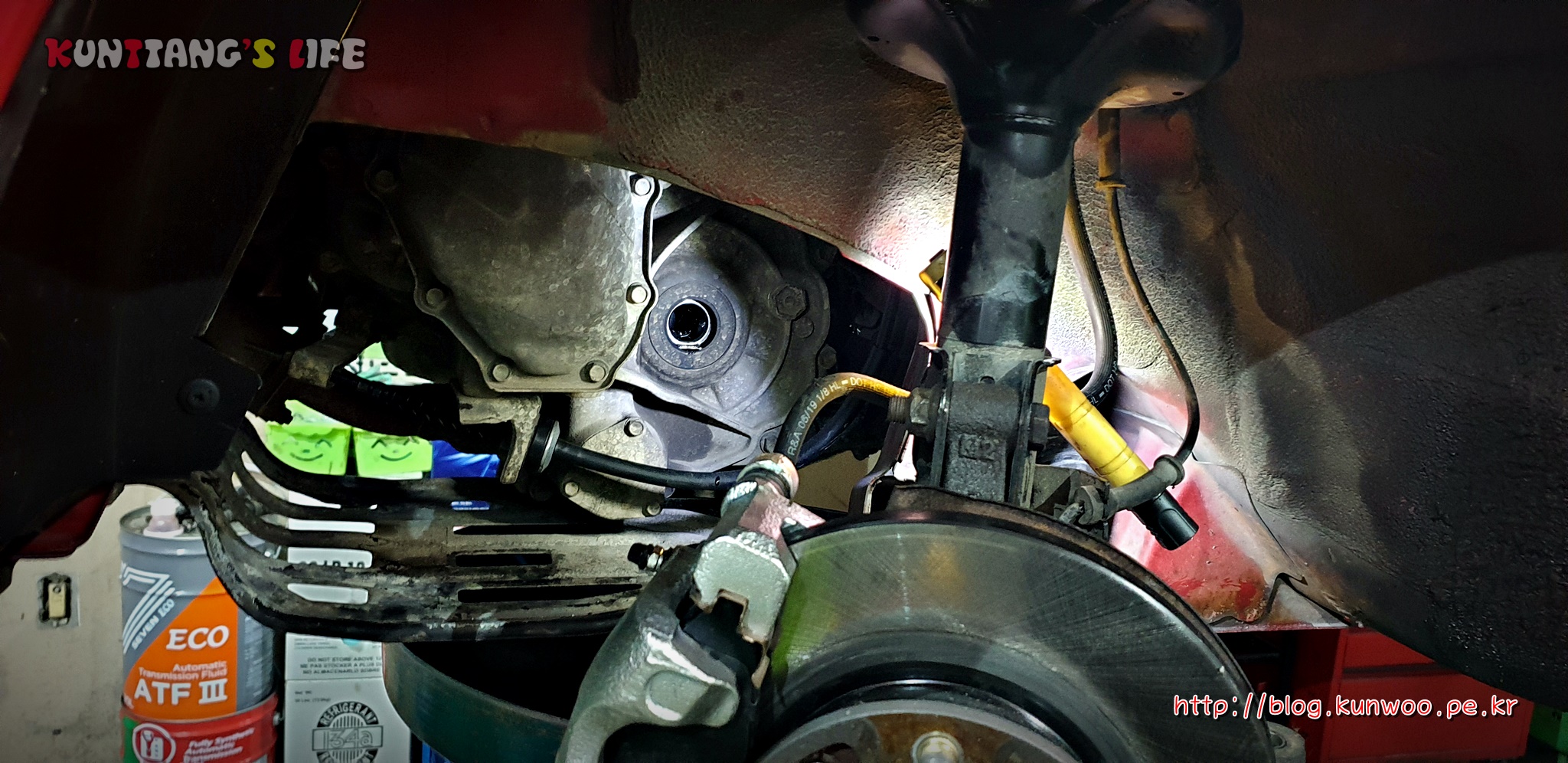

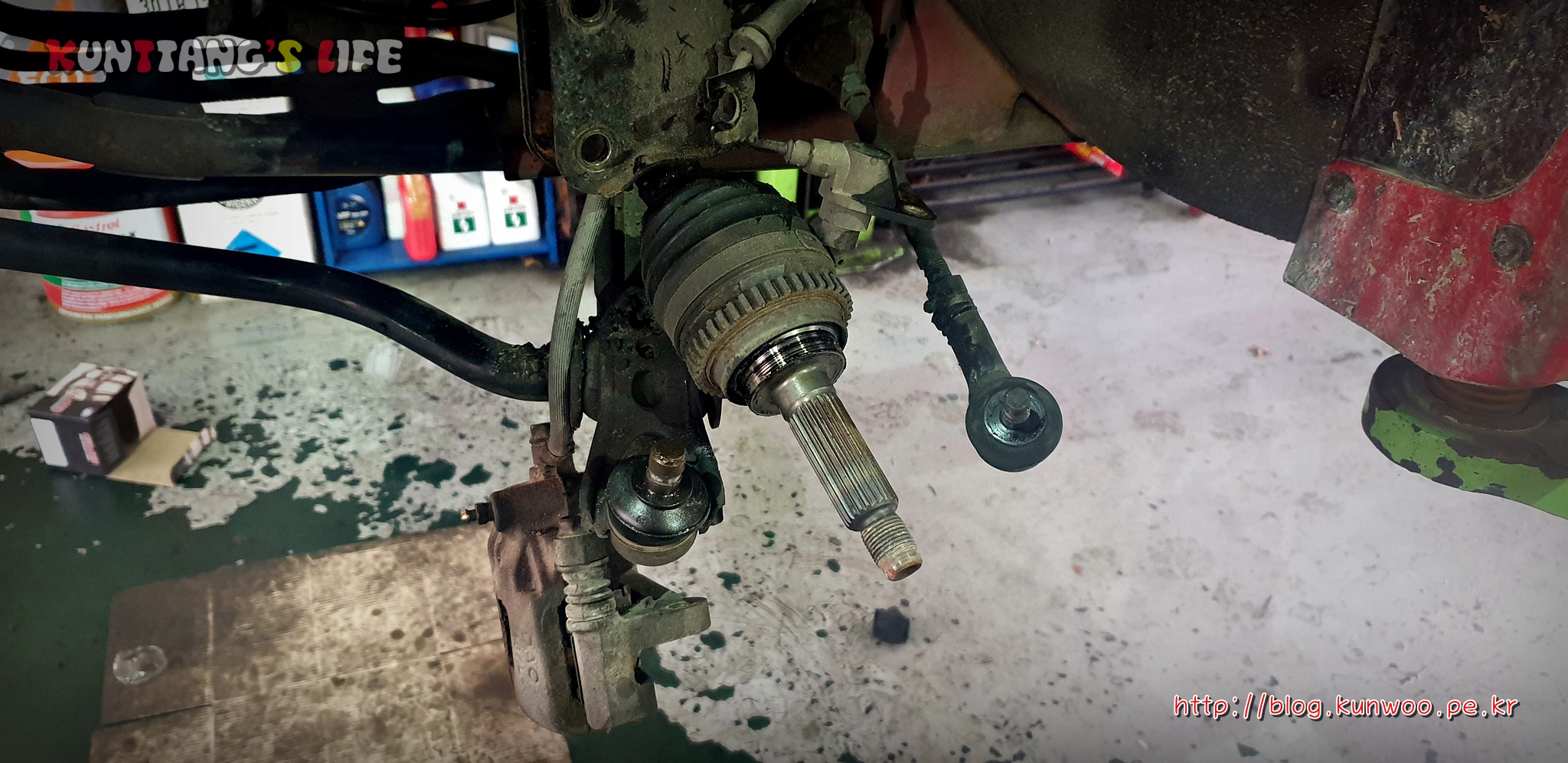

[그림6] 조인트가 분리된 미션의 모습



조인트를 분리하니, [그림6]과 같이 미션이 보인다.

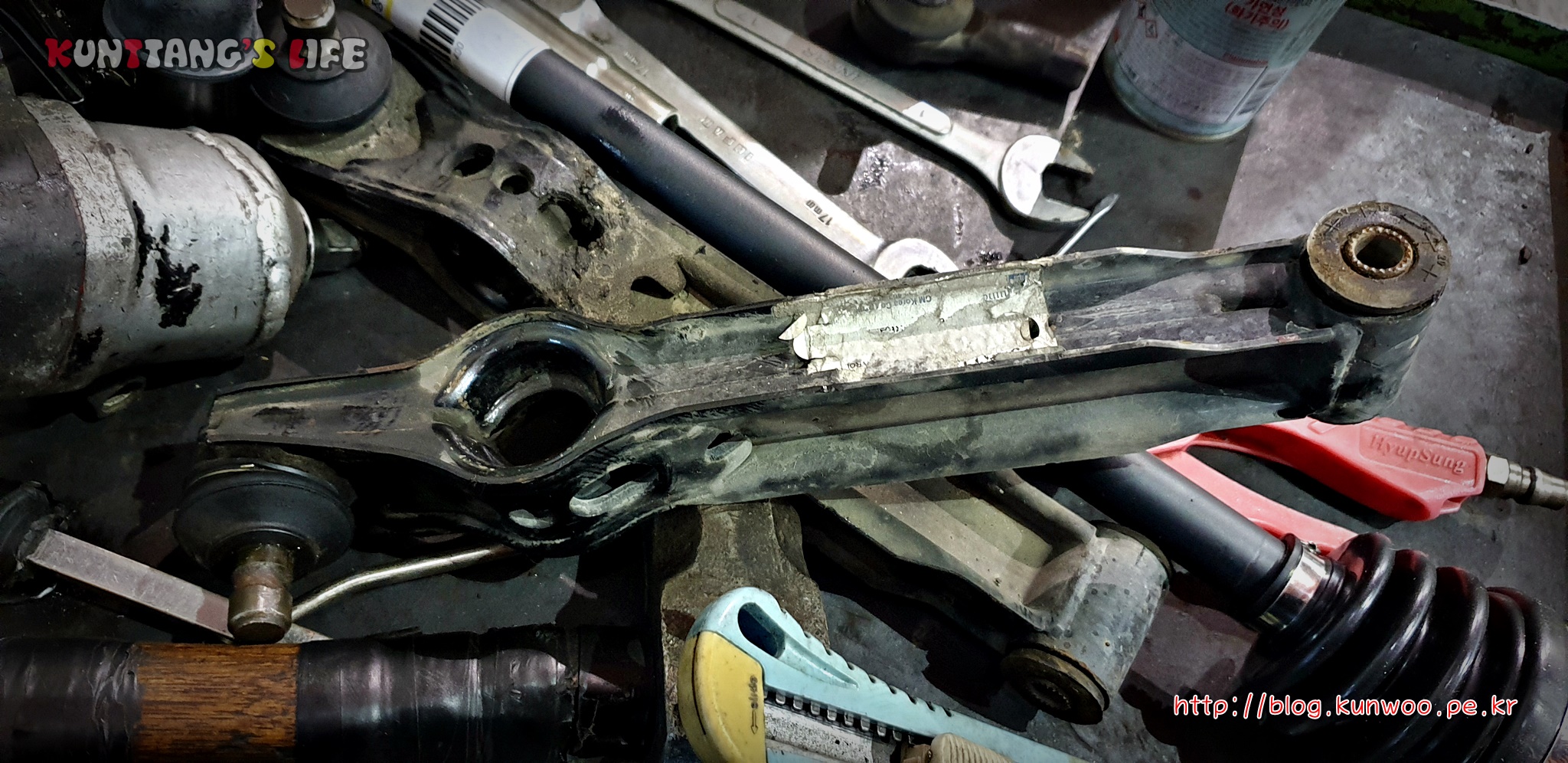

[그림3] 탈거된 로워암



로워암 탈거 후 로워암의 상태를 살펴보았는데 이미 전 차주가 교환을 해 놓은 것으로 추정되고, 상태 역시 나쁘지 않았다. 그래도 이미 구입해 갔기 때문에 교환한다.

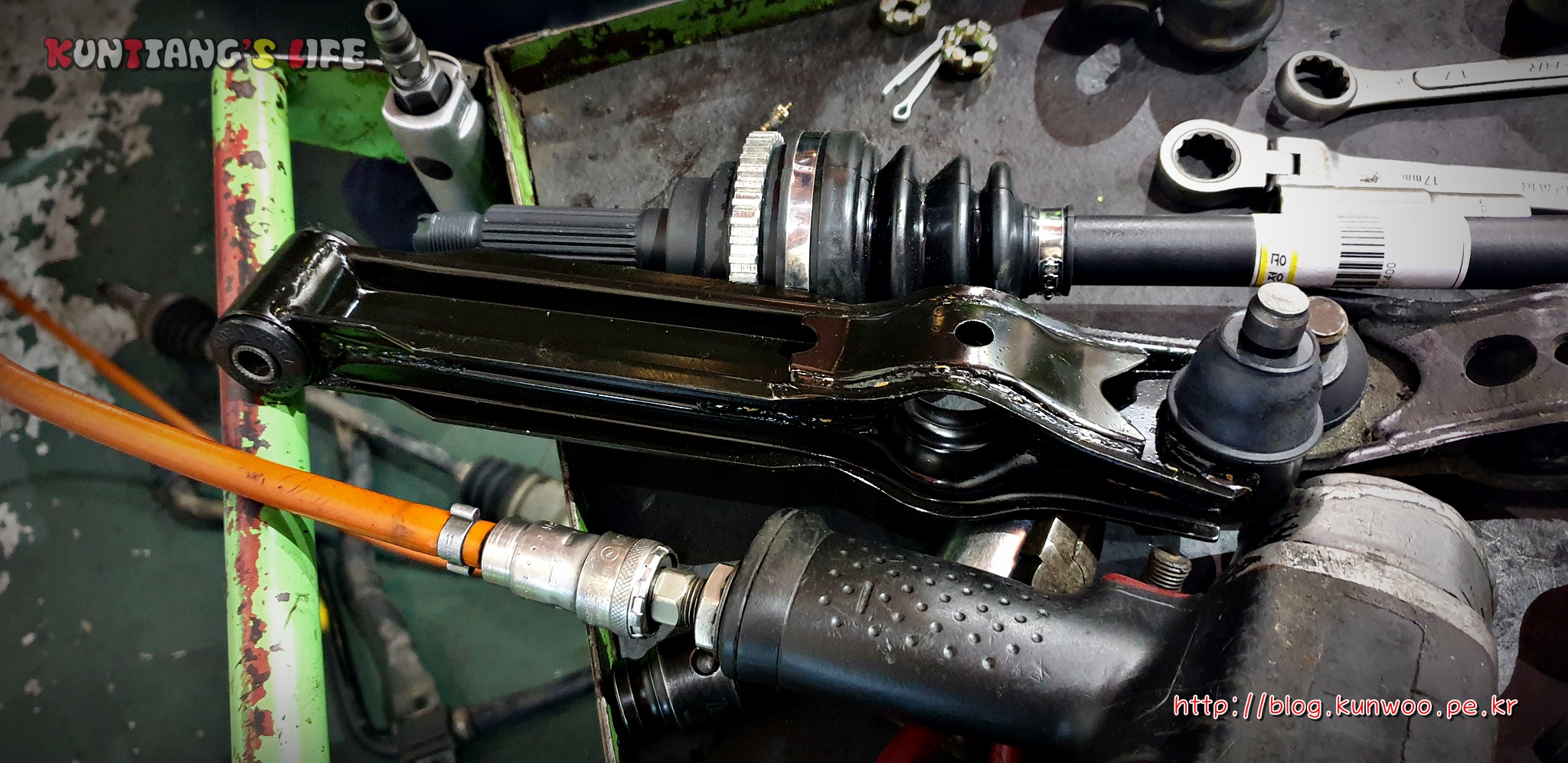

[그림4] 신품 로워암과 등속조인트



[그림5] 조수석 등속조인트



역시 정비소에 맡기면 작업속도가 엄청나다. 만약 필자가 혼자 작업 몇 시간동안 끙끙 거리며 고생을 했을 것 같다.  [그림5]와 같이 조수석 등속조인트를 탈거했는데 상태가 좋다.

분명 필자의 올뉴마티즈는 소음을 아주 싫어하는 주인이 하체 정비 일부를 진행한 것으로 보인다.

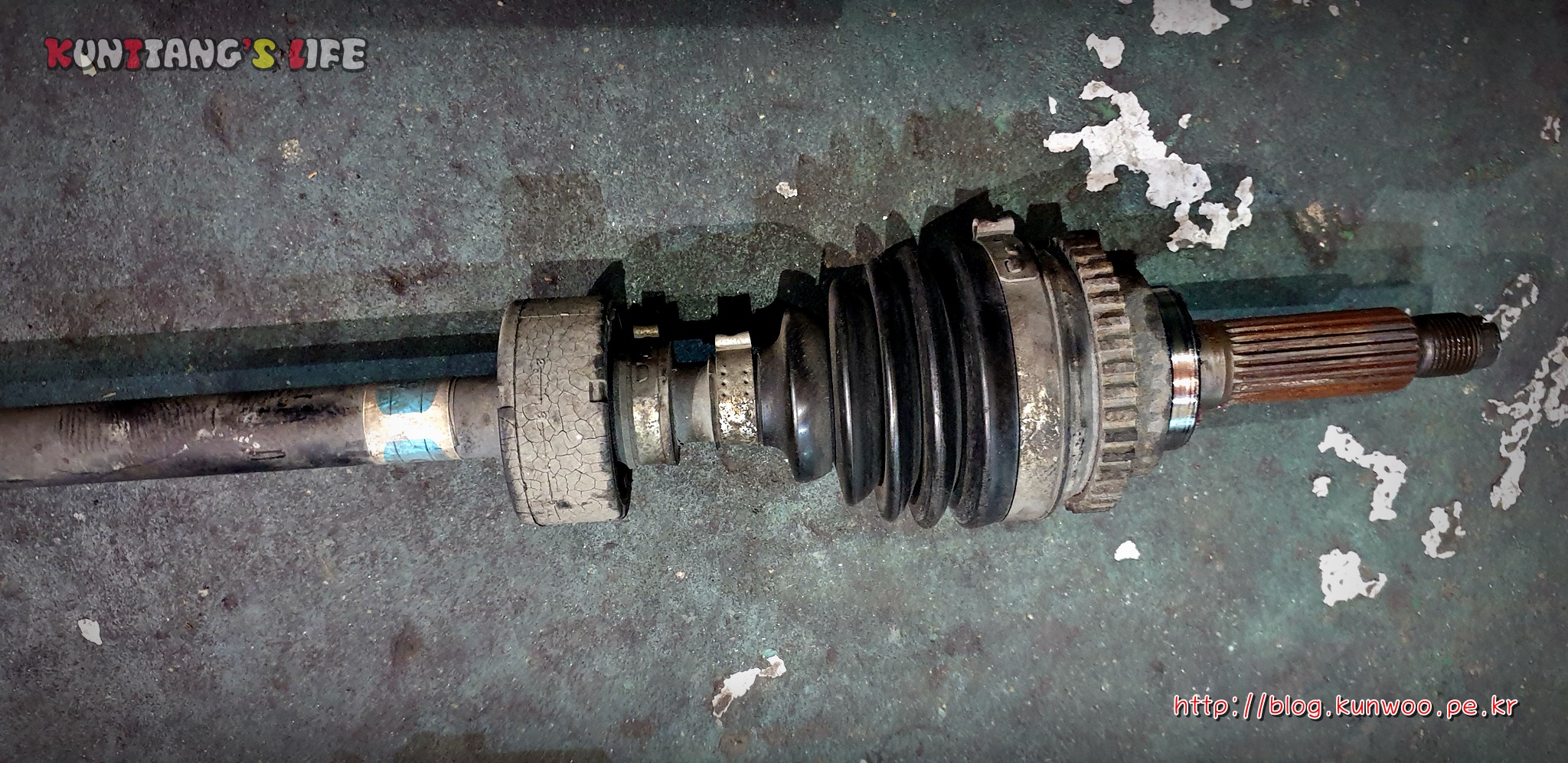

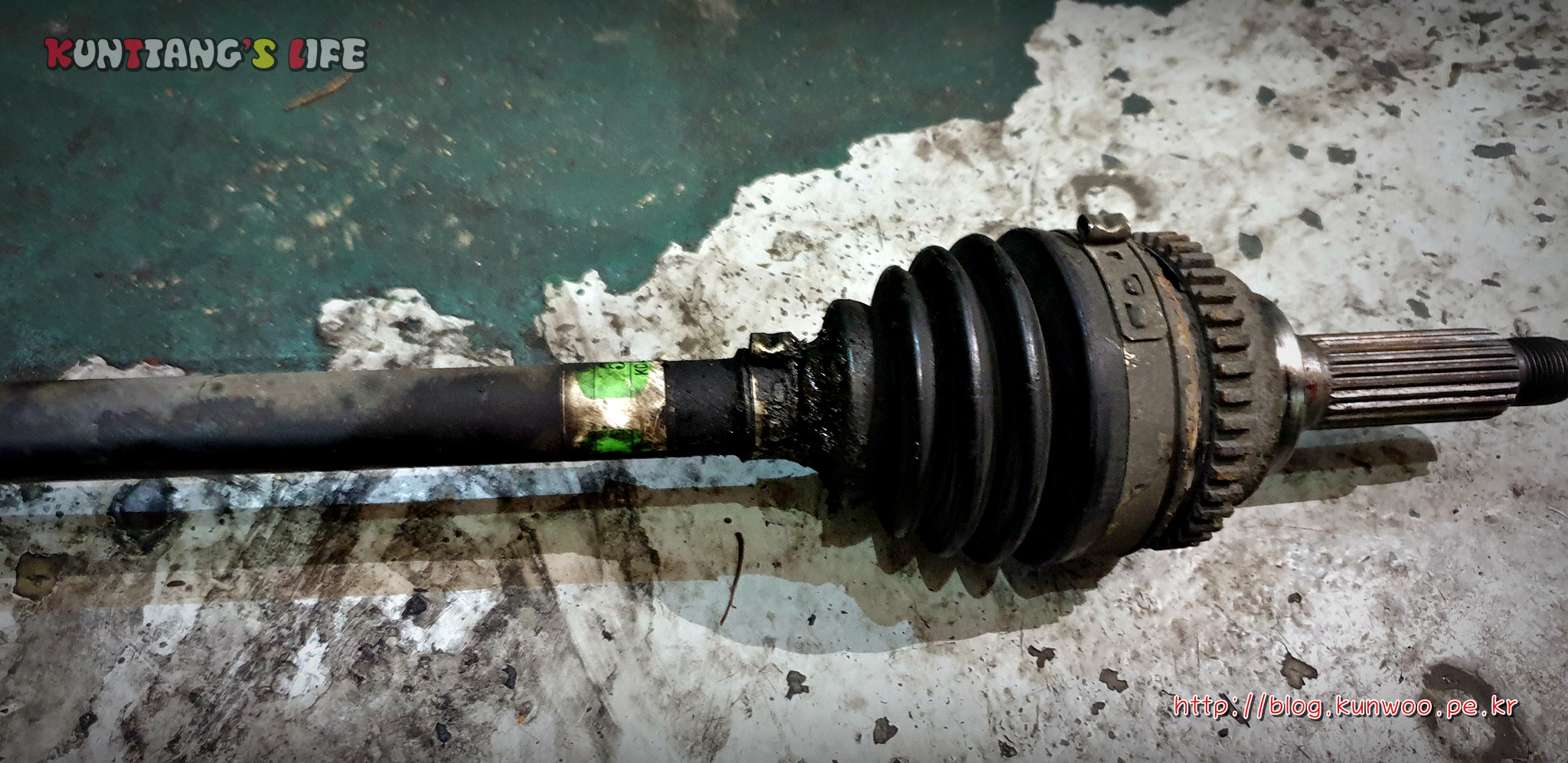

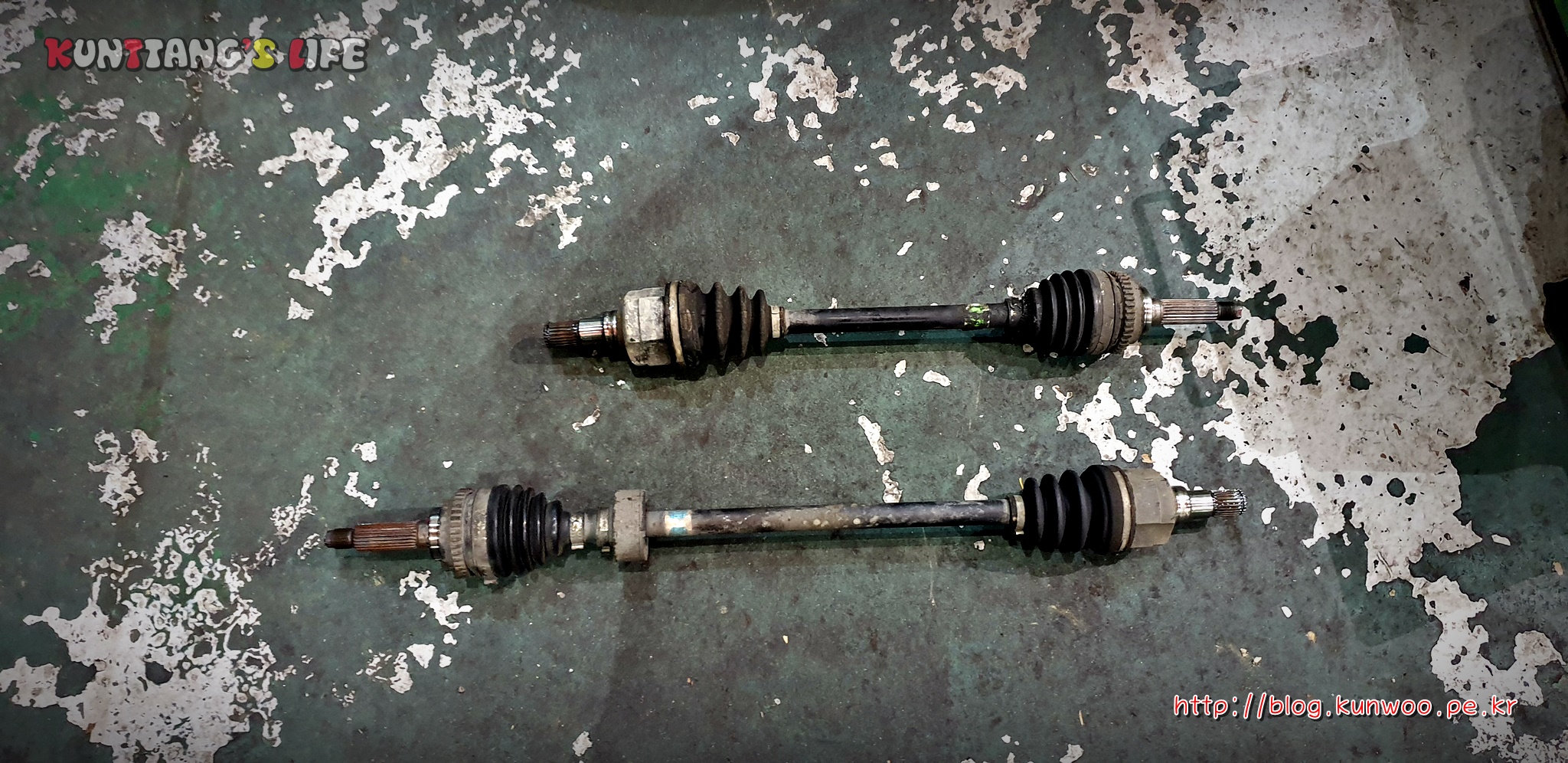

[그림6] 탈거된 등속조인트



[그림6]과 같이 양쪽 모두 탈거하여 상태를 확인해 보니, 운전석쪽만 문제가 있고 나머지 부분은 문제가 없는 것으로 확인되었다.

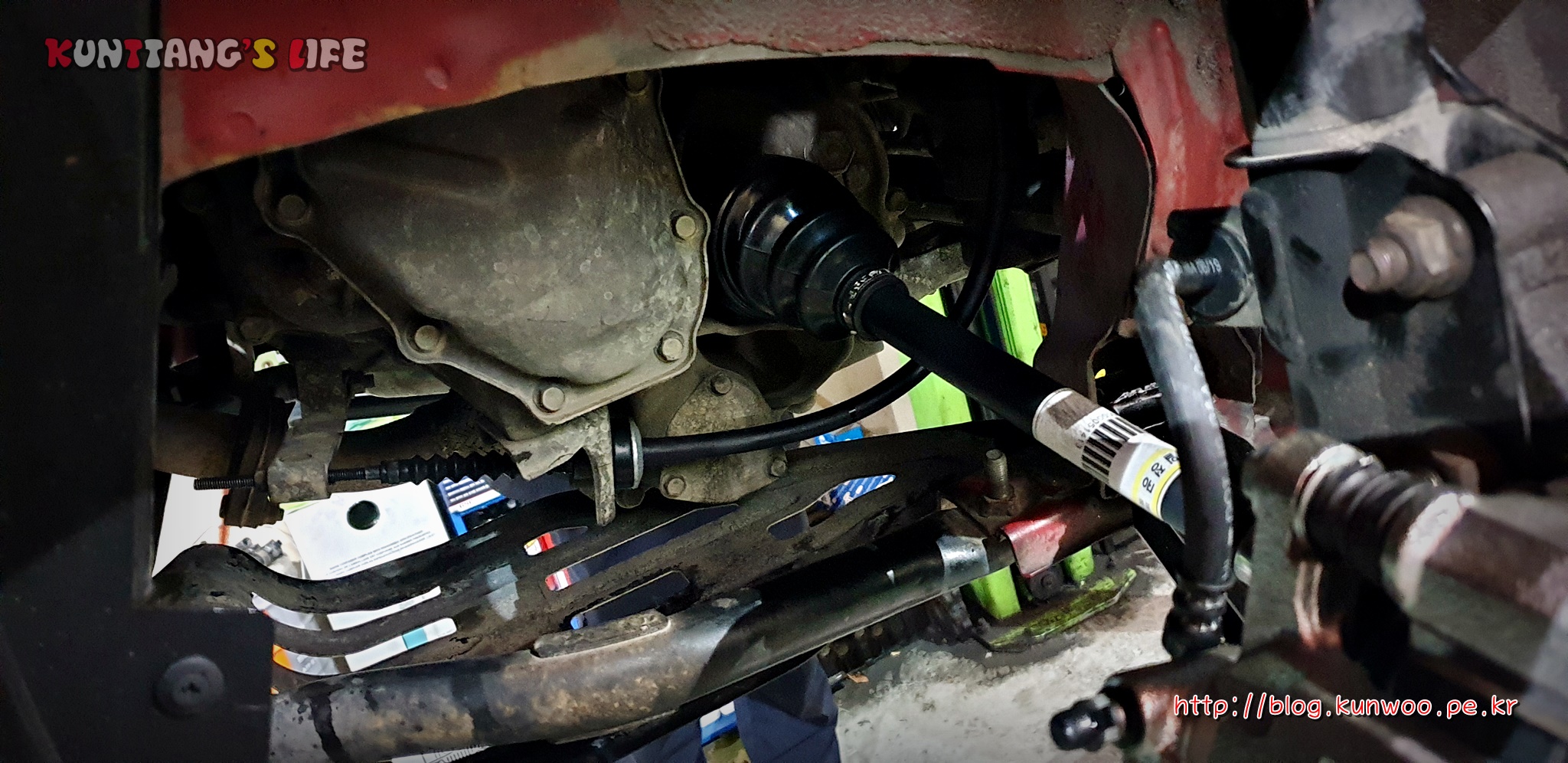

[그림7] 작업완료된 하체



총 작업시간은 1시간 가량 소요되었다.

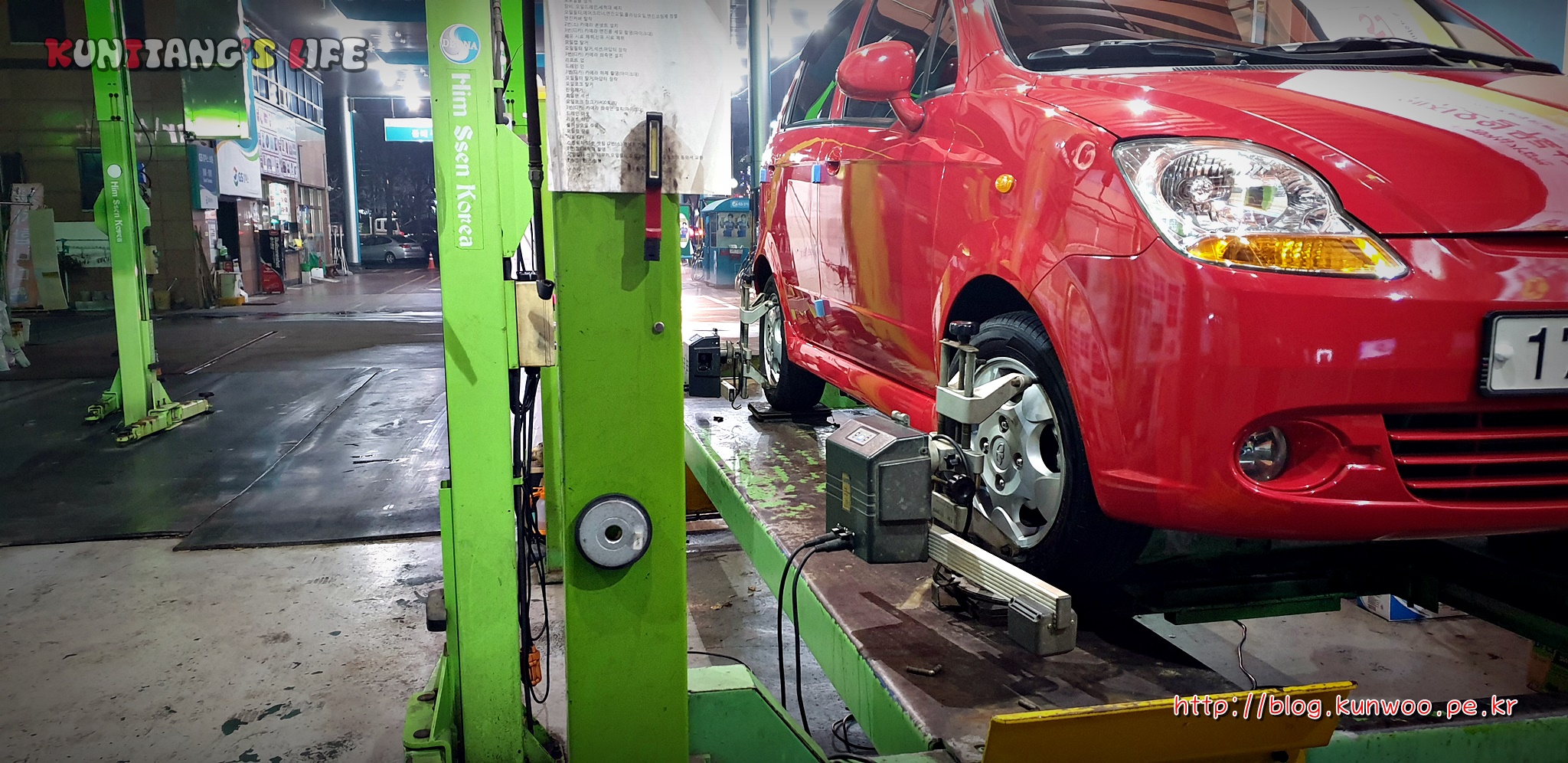

[그림8] 휠얼라이먼트



하체 정비 후에 필수로 진행해야 하는 정비 품목이 있다. 바로 휠 얼라이먼트이다.

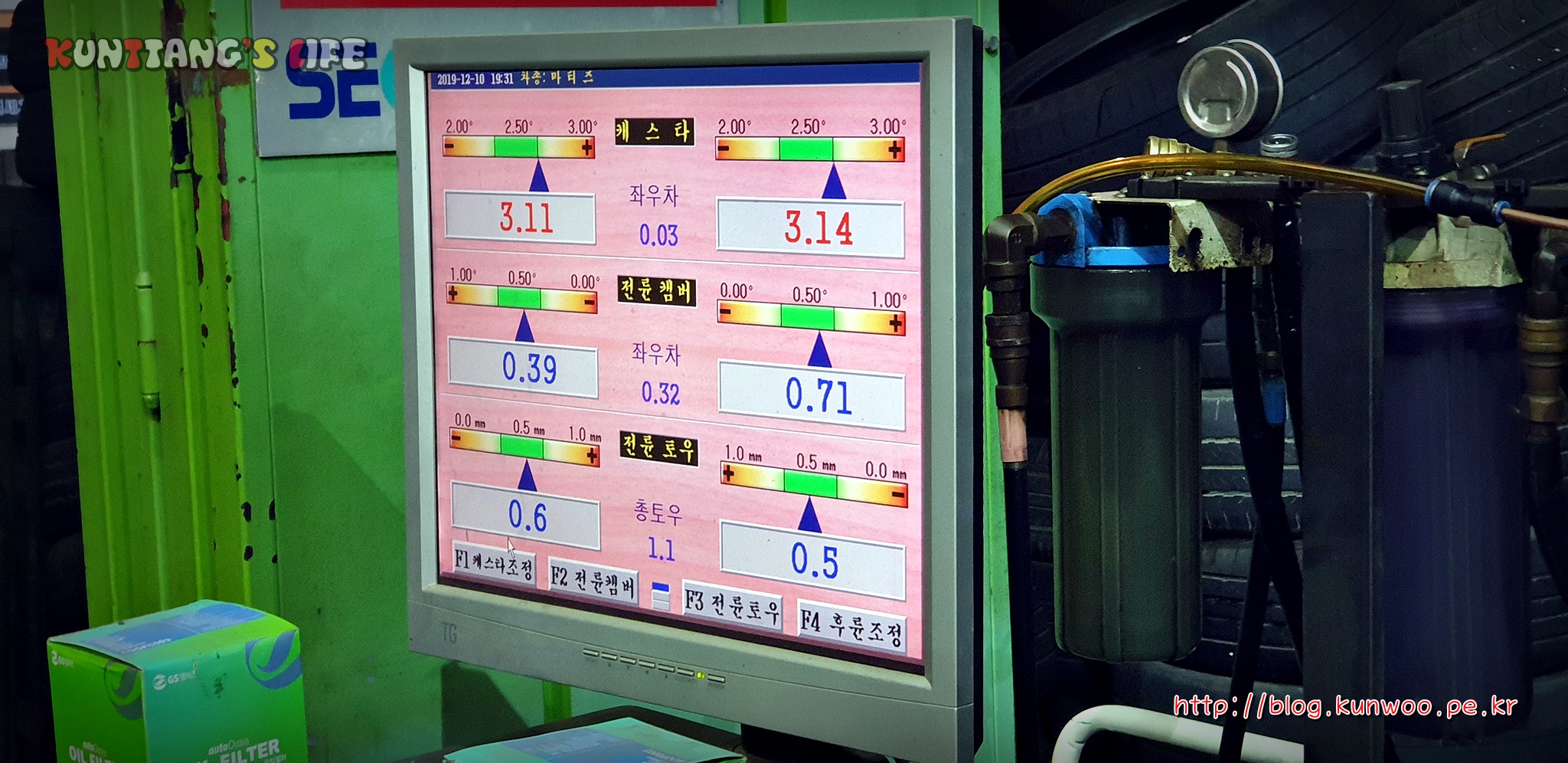

[그림9] 휠 얼라이먼트 완료 후 전방 값



올뉴마티즈의 휠 얼라이먼트 작업은 전방에 대해서만 작업이 가능하다. 토션빔 방식의 리어 엑슬을 가지고 있는 차량들은 뒷쪽 휠 얼라이먼트를 볼 수가 없다.

[그림9]에서 캐스터 값만 봐도 어디에 큰 충격을 받지 않은 차량임이 확실해 졌다.

캐스터는 꼭 중간 값을 가질 필요가 없다. 캐스터는 뒤로 밀리지만 않으면 큰 문제가 없기 때문에 +값에 가까우면 많이 신경을 안써도 된다. 중요한 것은 전륜캠버와 전륜토우값이다.

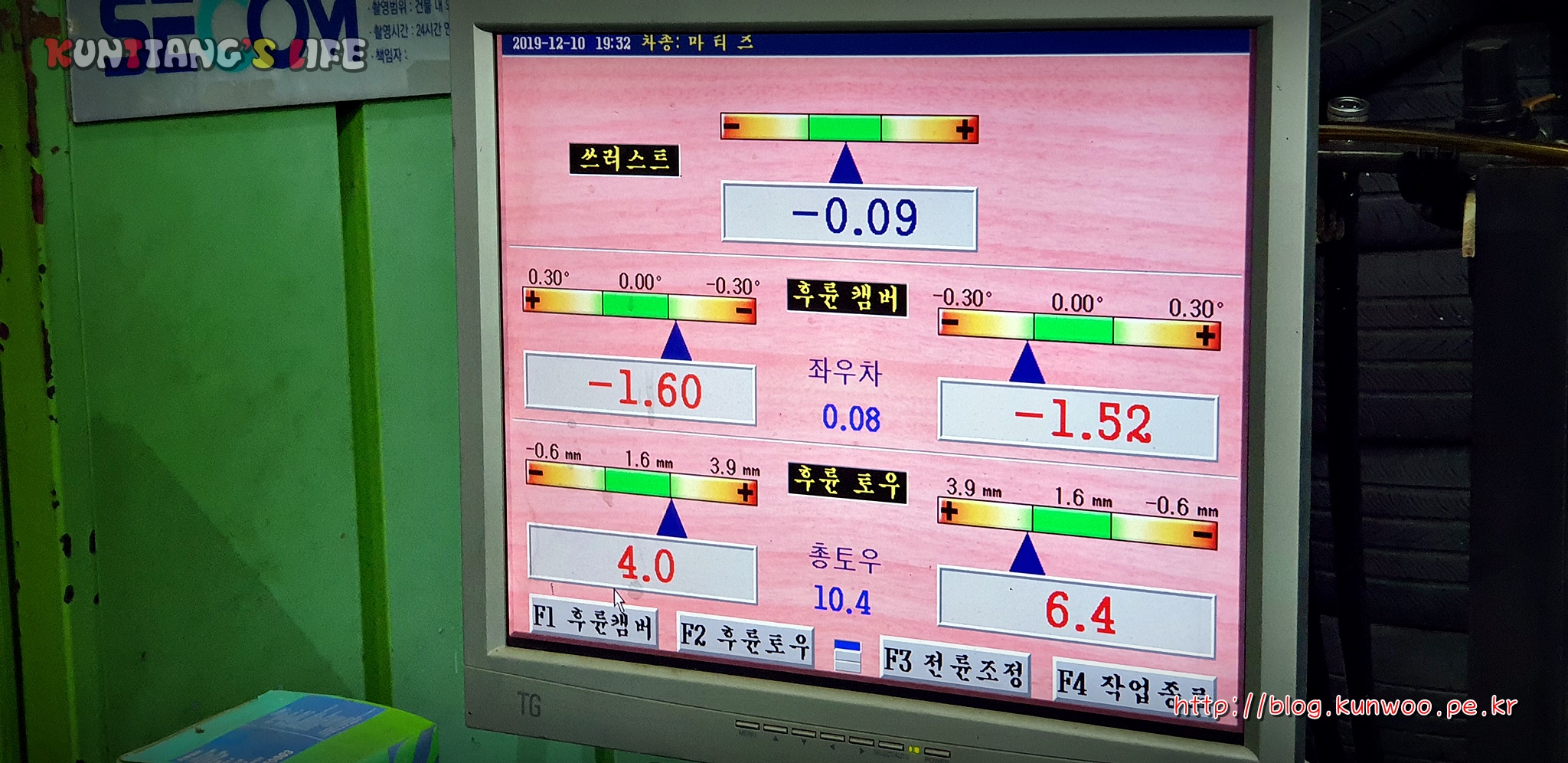

[그림10] 휠 얼라이먼트 완료 후 후방 값



리어 휠 얼라이먼트 값이 전반적으로 나쁘진 않다.







05. 정리


2차로 기본 하체정비를 마무리했다. 기분탓인지 우리 마팅이가 어느정도 하체 컨디션을 회복한 것 같다.

앞으로 조금 더 점검을 한 후 부족한 정비를 이어 나가려고 한다.



품번 및 구입처 공유:

    1. 등속조인트 재생(좌/우): G마켓 부품나라 직영점
    2. 로워암: (품번)P96611265
    3. 타이로드 엔드(엔드볼): (품번) P93741077



2019년 12월 15일
Kunttang

반응형
블로그 이미지

매깡

- 각종 문의는 메일로 해주세요. 메일: soriel01@nate.com

,
반응형

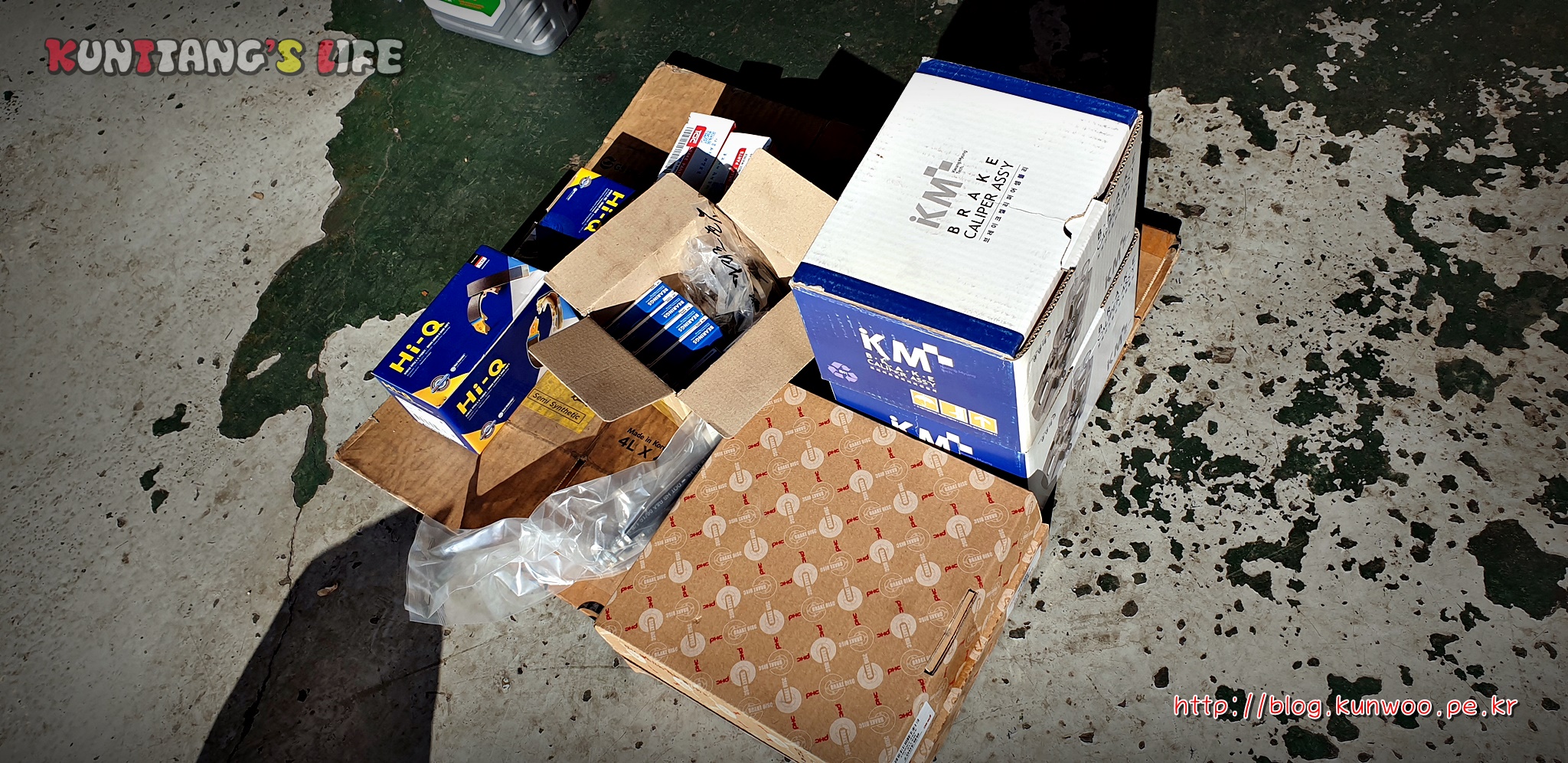

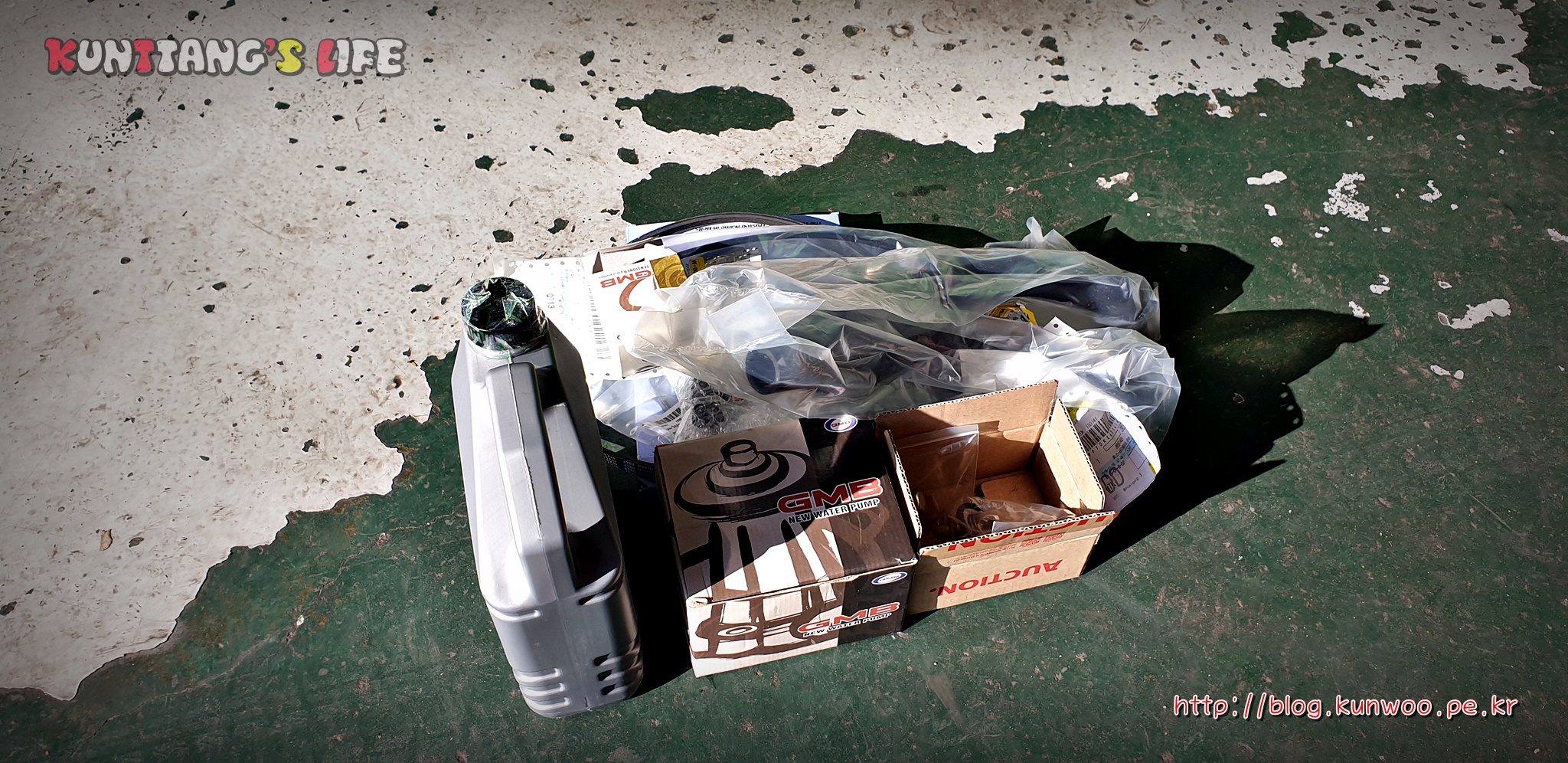

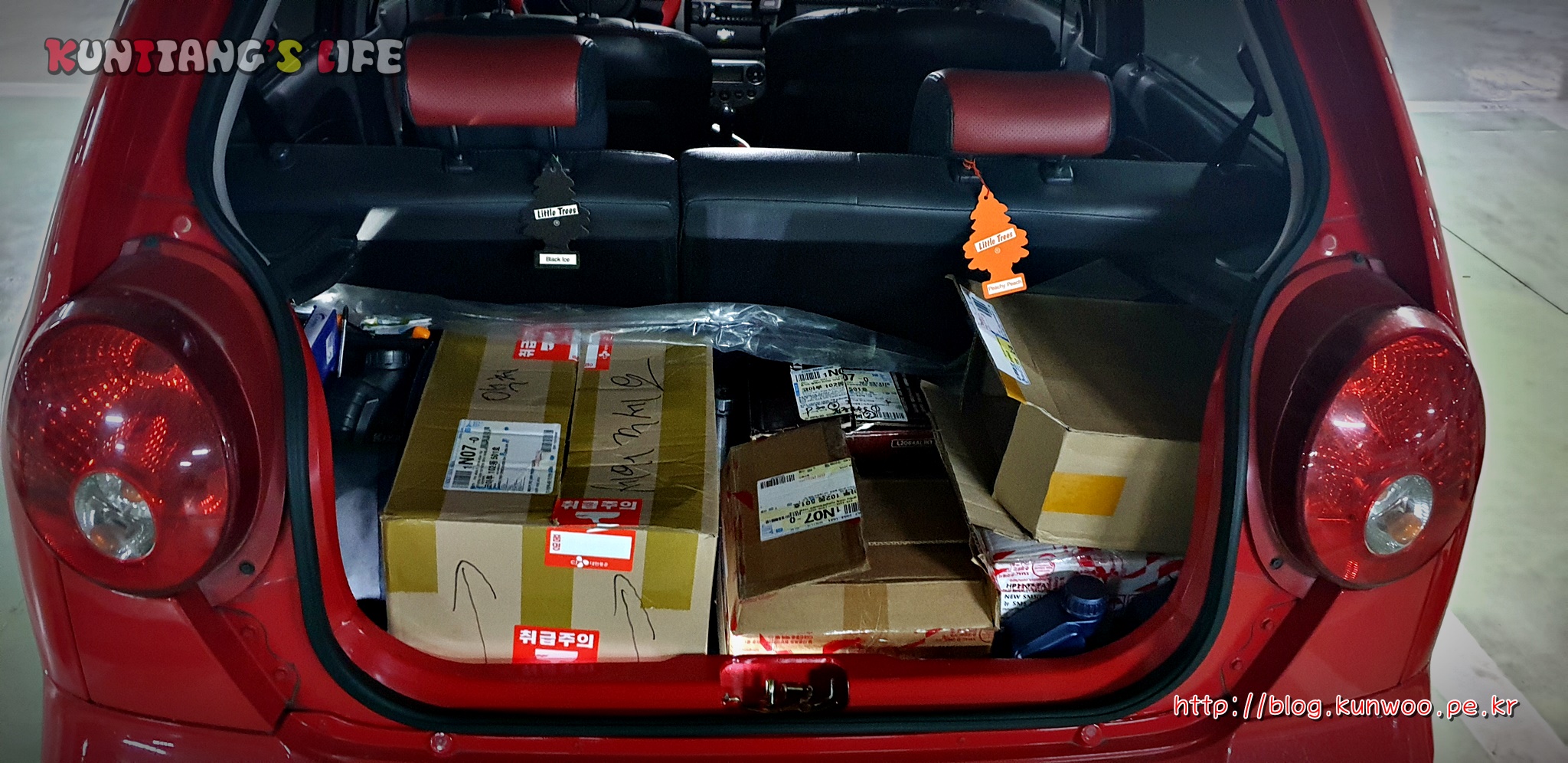

[그림1] 올뉴마티즈 정비를 위한 부품들



01. 전쟁의 시작


차량 정비에 있어서는 무조건 과잉정비를 해야하는 사람이기에 아무리 정비가 잘 된 중고차를 구입했다 하더라도 이 차량의 이력을 모르기에 교환할 수 있는 부품은 모조리 교환해 버린다.

그렇다고 무턱대고 교환하는 것은 아니고 눈으로 보고 쓸 수 있는 부품에 대해서는 남은 수명에 대해서 파악도 하고, 머릿속으로 기억하고 있는다.

필자는 경차를 처음 타본다. 쉐보레 부품값이 너무 사악하긴 하지만, 호환부품도 많고 특히 경차여서 일반 현대/기아의 중형차에 비해서는 저렴한 편이다.(모닝과 비교하면 사악한 가격!!)

[그림1]은 필자가 지난 2주 동안 주문한 부품들이다. 엄청 많이 구입했다. 추후 기본정비가 완벽하게 끝나게 되면 부품내역과 대략적인 금액에 대해서 포스팅을 하려 한다.

암튼 지금부터 전쟁이 시작된다.





02. 정비소


필자는 아주 의심이 많은 사람이기에 특히 차량 정비에 있어서는 "정비가 곧 내 목숨이다" 라고 생각하는 사람이기에 아무에게나 필자의 차를 맡기지 않는다. 현재는 음주를 안하지만, 술을 즐겨 마실 때에도 절대 대리운전을 부르지 않았다. (술 약속이 있으면 차를 운행하지 않거나, 택시를 타고 이동했다는 뜻이다. 음주운전 노노)

그래서 아무 정비소나 방문하지 않는다. 딱 정해진 정비소만 이용을 하고, 필자가 찾는 정비소는 지난 10년간 필자의 차를 한번의 실수도 없이 수리해 주신 사장님께서 직접 정비해 주시는 안산의 동해모터스라는 작은 정비소이다.

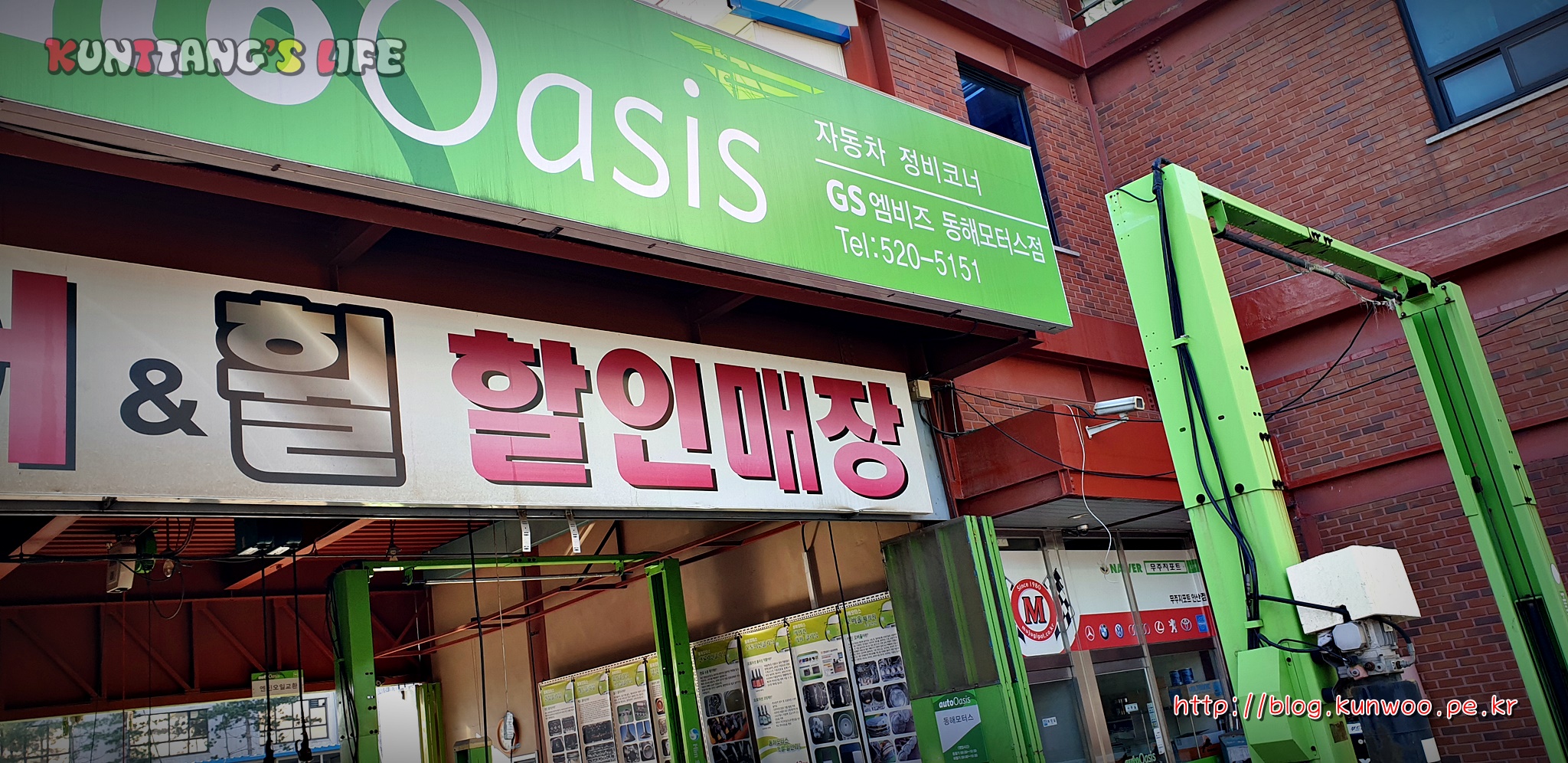

[그림2] 안산 동해모터스





따라서, 차량 정비를 한번 하려고 하면 휴가를 사용하고 정비소에 방문을 해야한다. 아침에 아이들 유치원, 어린이집 등원을 시키고 바로 안산으로 출발을 하였다.

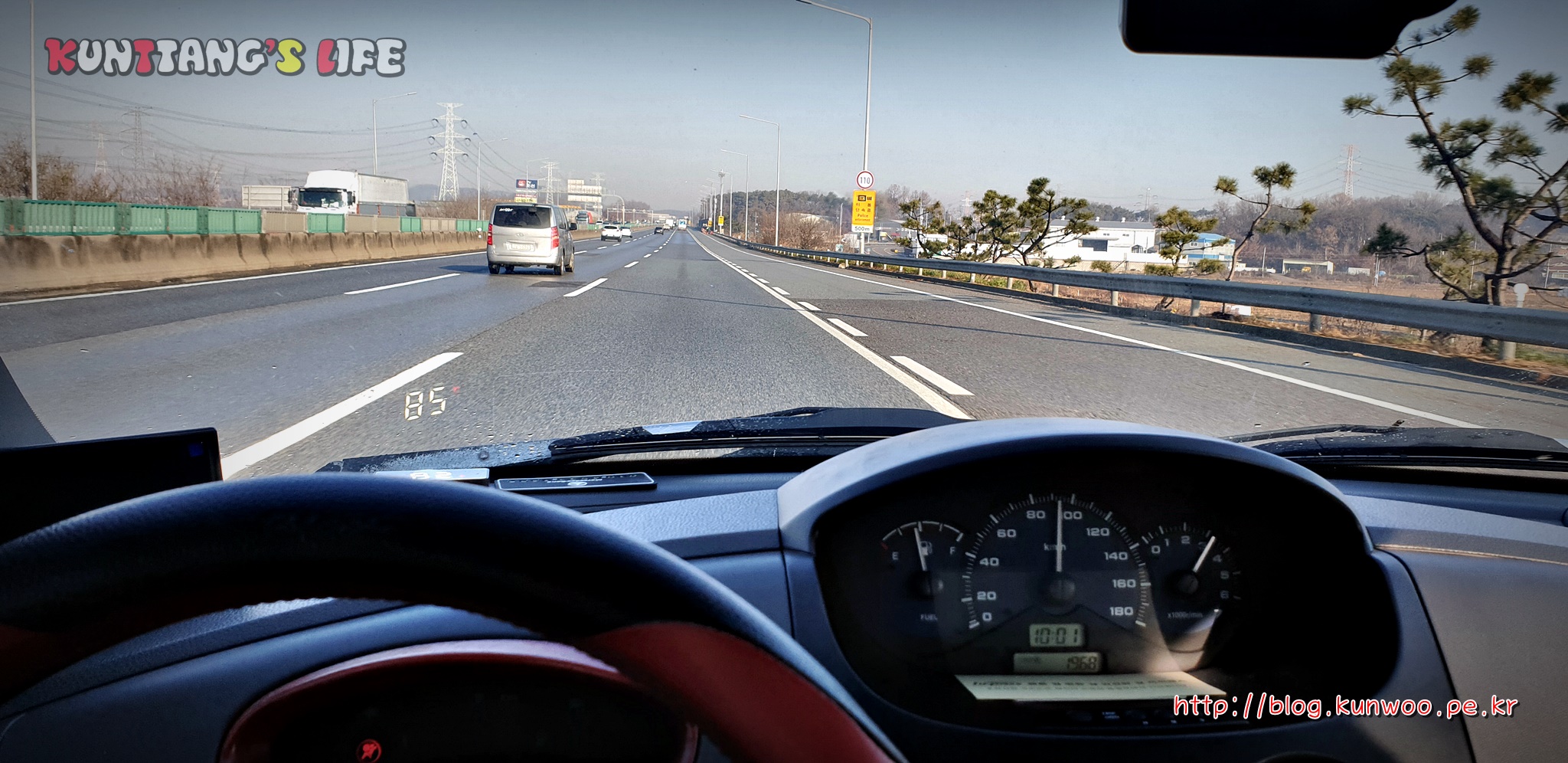

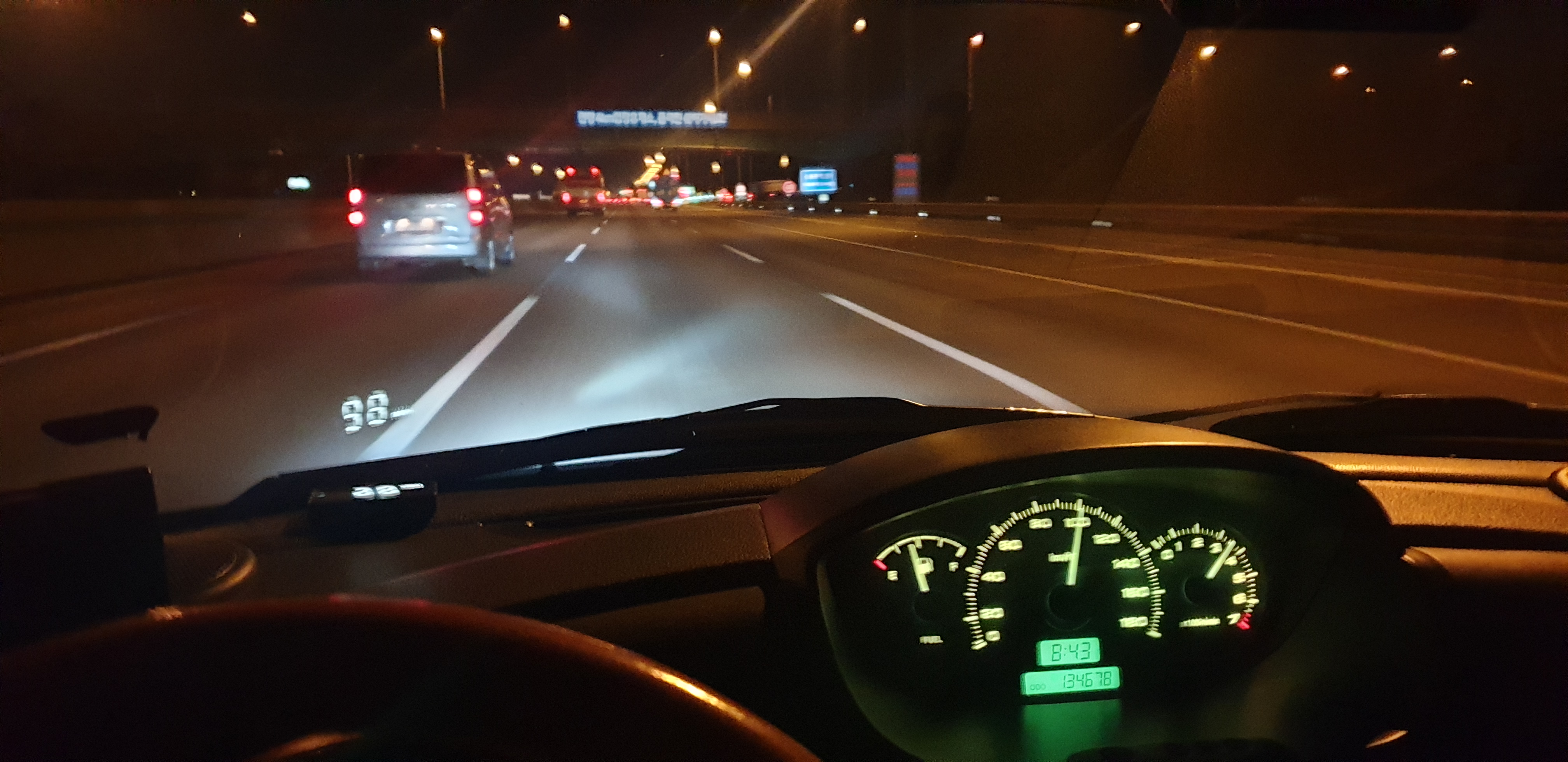

[그림3] 열심히 서해안 고속도로를 달리고 있는 마팅이





90Km/h 에 3,000RPM 흠.. 태생부터 고속도로를 태우는 차가 아니다. 정비를 위해 어쩔 수 없이 고속도로에 올렸으나, 높이 치솓는 RPM 게이지를 보며 마팅이에게 미안한 마음이 든다.

매송IC를 나와 일단, 고속도로 사무실로 향한다. 후배차 폐차하면서 탈거해 놓은 하이패스를 명의이전 및 차종변경을 하기 위해서이다.

같은 차종(1종? 2종?)인 경우 하이패스 홈페이지에서 간단하게 명의 이전이 가능하지만 차종이 달라졌기 때문에 고속도로 사무실에서 신청을 해야한다.

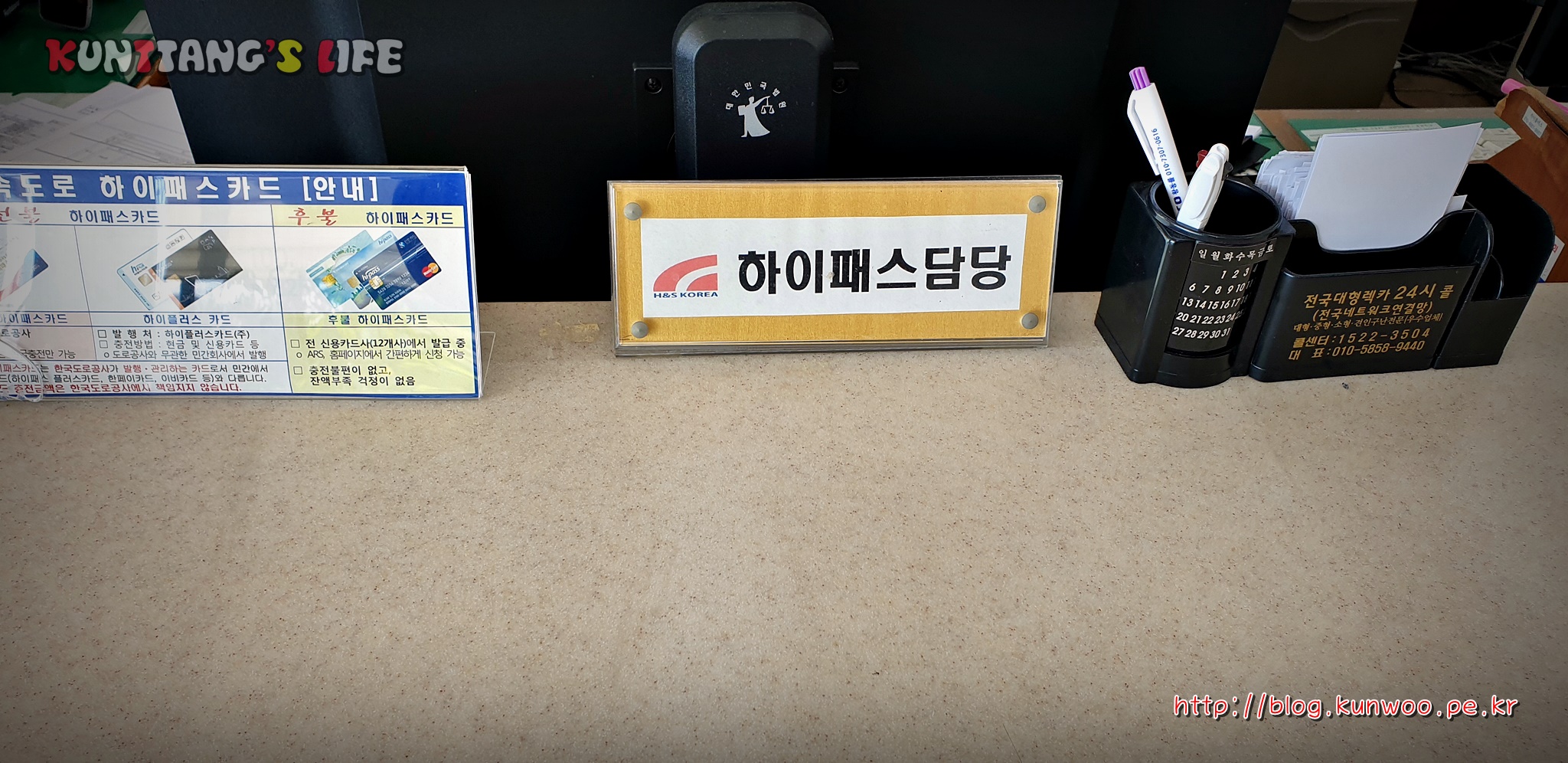

[그림4] 고속도로 사무실 하이패스 담당



사무실에 차량등록증과 하이패스 본체를 지참하고 방문하면 담당 직원분 께서 친절하게 도움을 주신다. 방법은 간단하다. 그냥 신청서 작성 하나만 하면 나머지는 직원분 께서 착착 진행해 주신다.

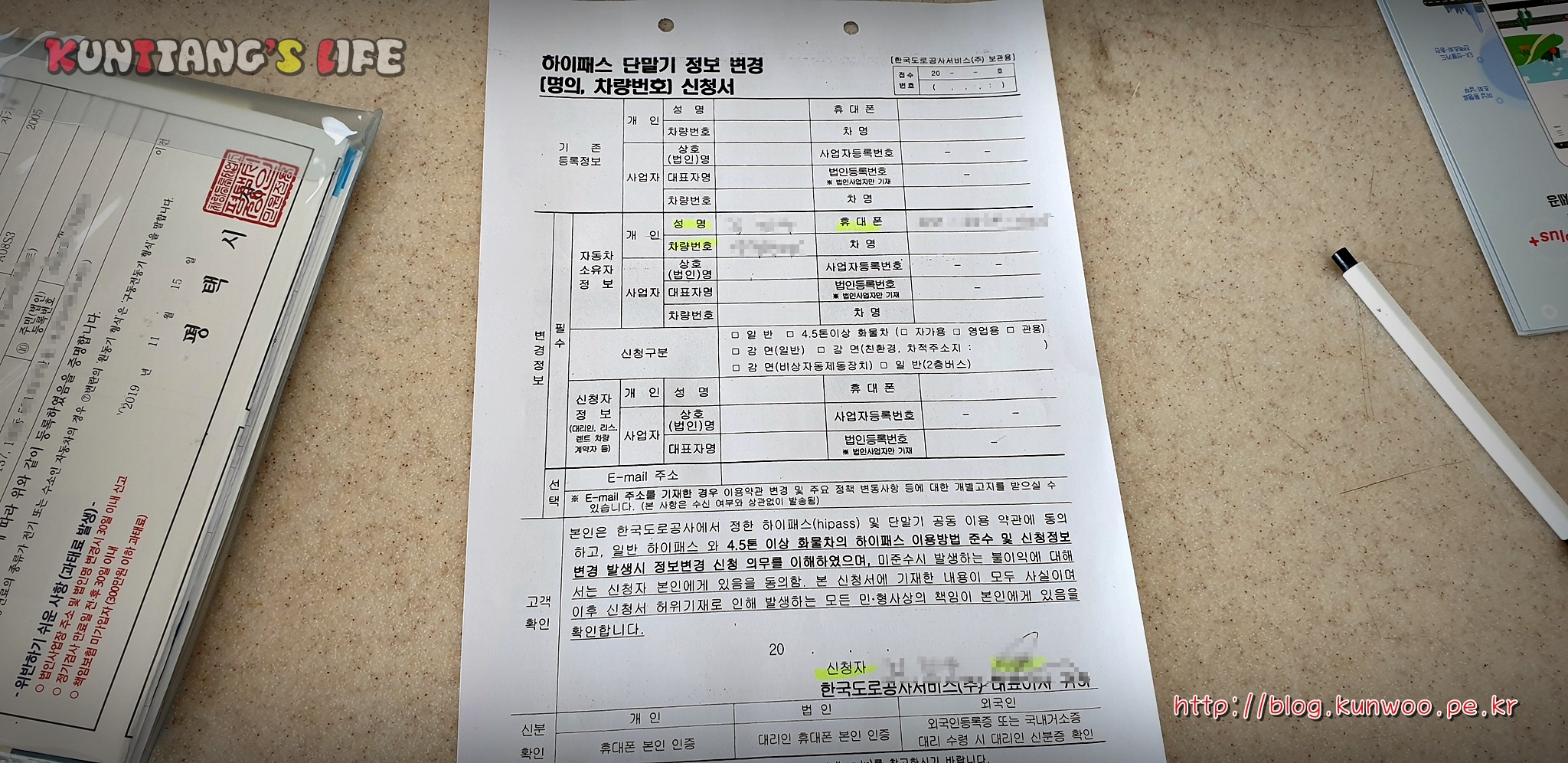

[그림5] 하이패스 단말기 정보 변경 신청서



신청서 작성 후 약 10분만에 모든 처리가 끝났다. 하이패스 기기의 명의 변경및 차종변경이 잘 된 것을 확인 한 후 다시 정비소로 향한다.

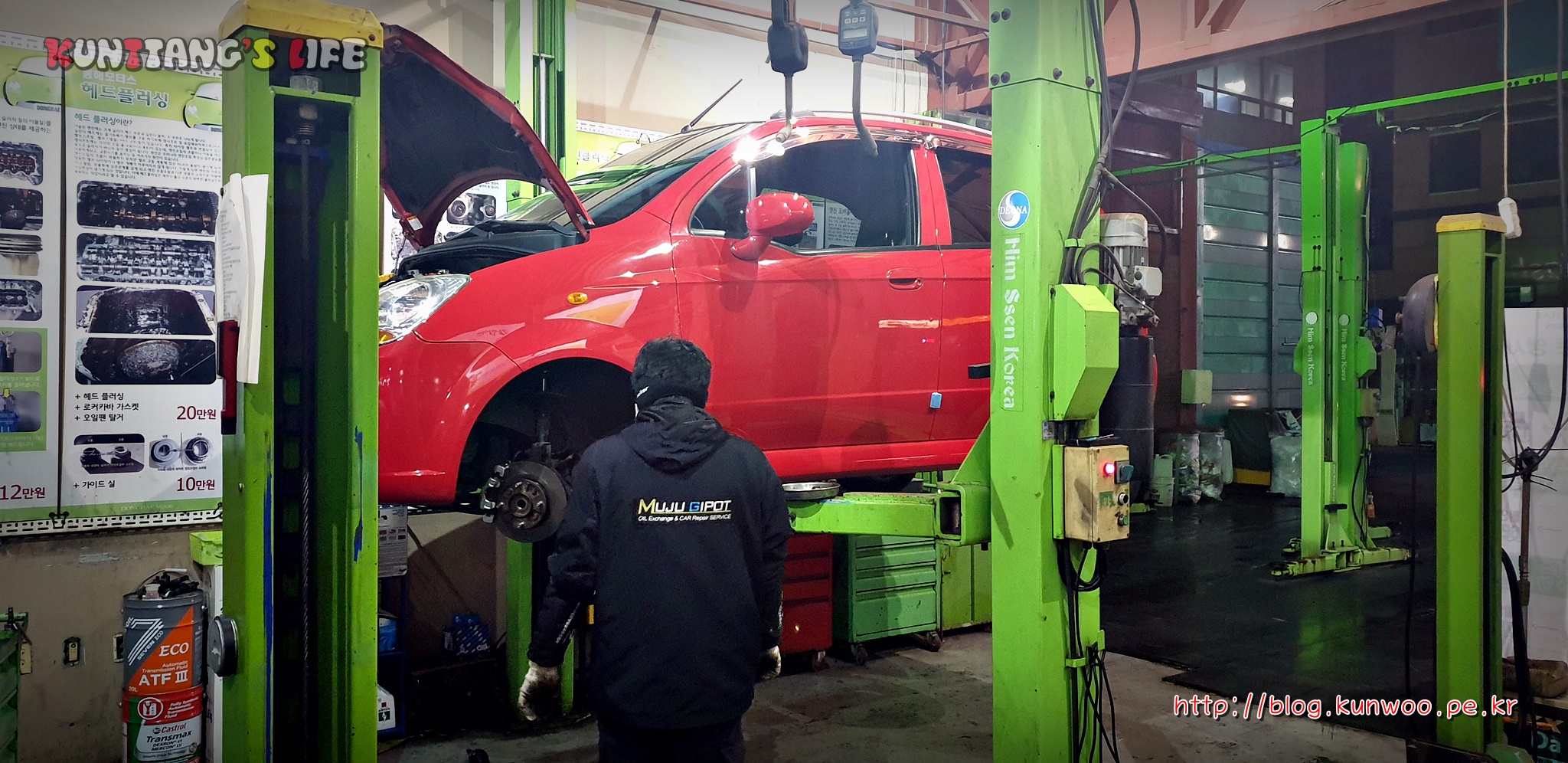

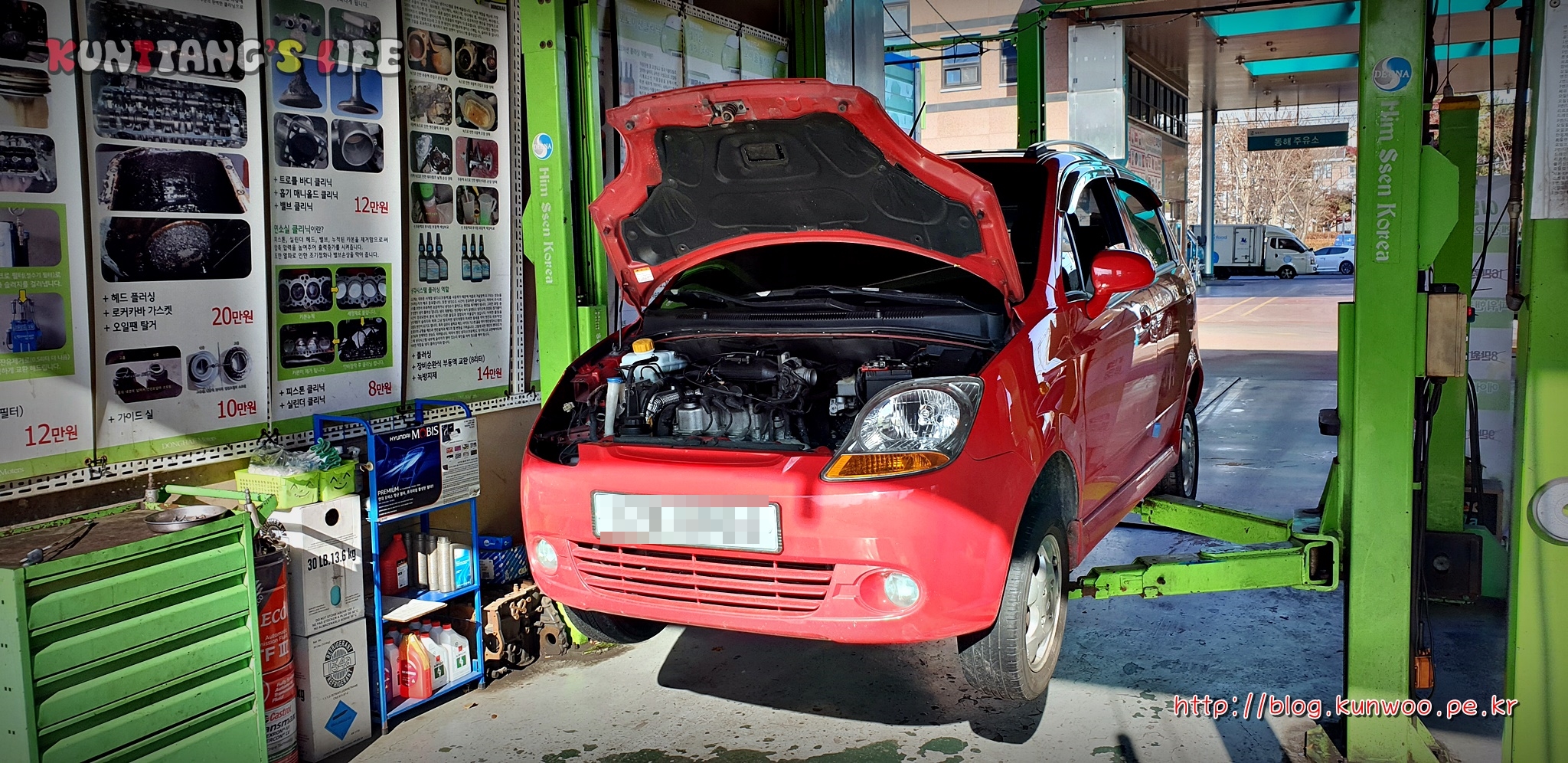

[그림6] 정비소(안산 동해모터스) 도착



하이패스 명의변경 작업으로 인해 예약시간 보다 약간 늦게 도착하였지만, 마팅이를 바로 리프트에 띄울 수 있었다.



03. 부품 정리

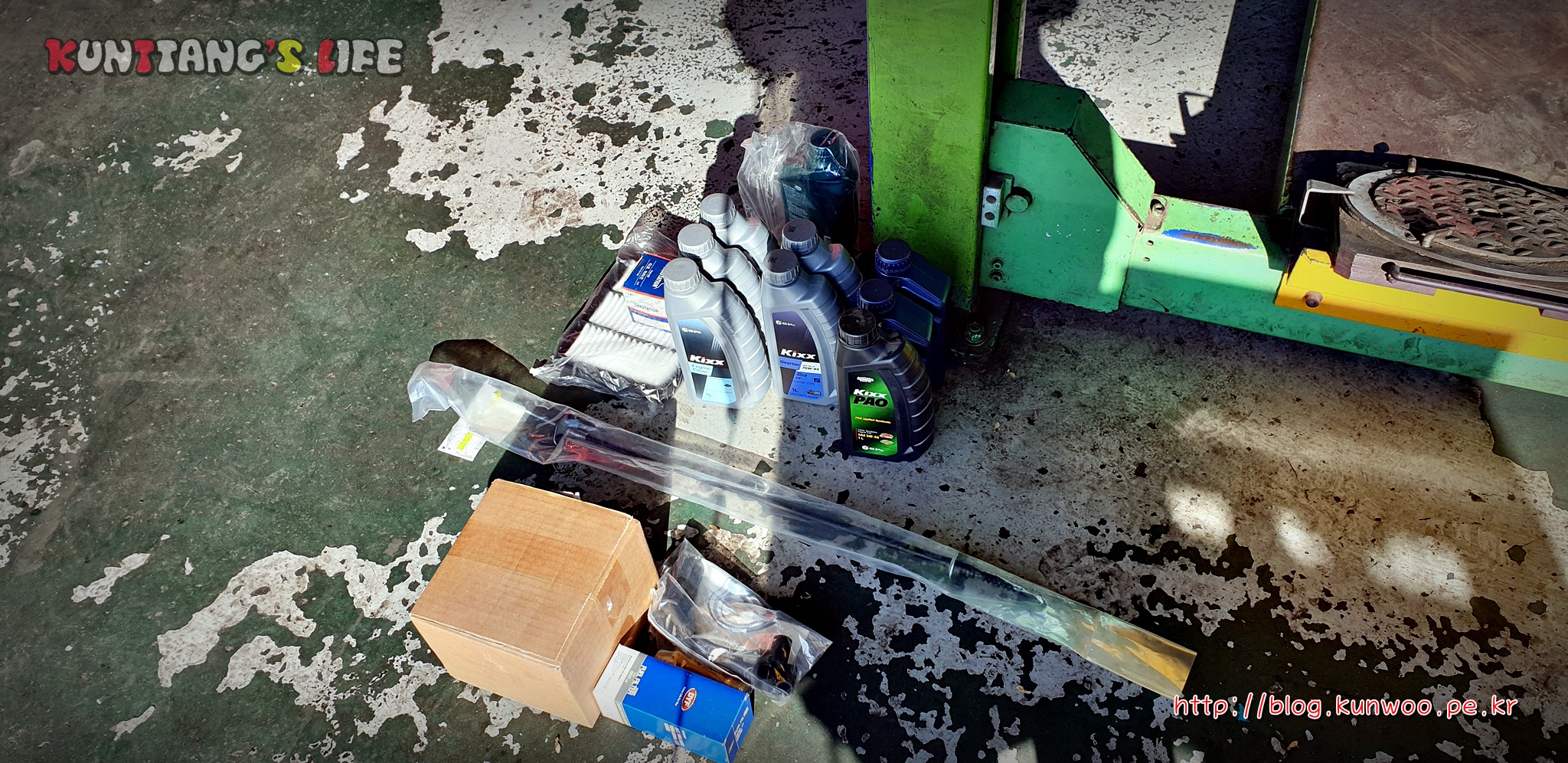

[그림7] 케미컬 및 기본정비 부품들

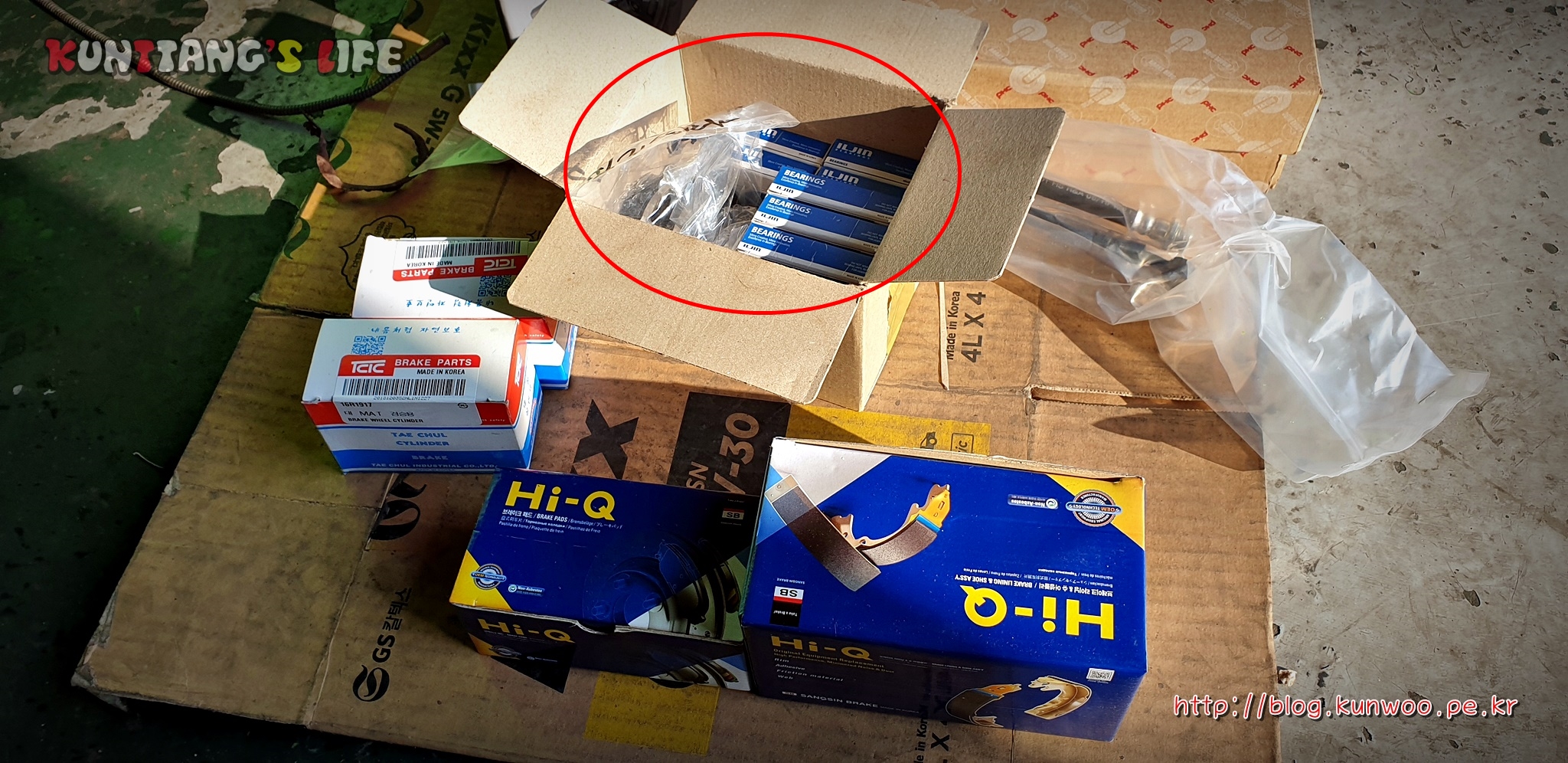

[그림8] 브레이크 관련 정비 부품들



[그림9] 타이밍벨트 정비 부품들





오늘 진행할 작업은 총 3개의 파트로 구성되어있다. 케미컬(플러싱오일, 엔진오일, 미션오일)을 포함한 노후 부품 교체, 브레이크 계통 정비, 타이밍벨트 교환 정비이다. 시간이 꽤 많이 걸리는 작업들이다.



04. 타이밍벨트


[그림10] 손상된 휠볼트



타이밍벨트 풀셋 교환작업을 위해 조수석 휠너트를 풀다보니 휠너트가 3개뿐이 없다는 것을 알게 되었다. 이전 차주가 정비를 진행 할 때, 볼트 하나가 손상되어 너트를 체결하지 못했던 것이다. 크게 위험한 부분은 아니었지만 지금이라도 찾았으니 다행이다.

어짜피 브레이크 관련 부품(디스크로터) 교환시 허브베어링 교환을 위해 허브를 완전 분해를 해야하는데, 이 때 휠볼트 하나만 교환하면 된다.

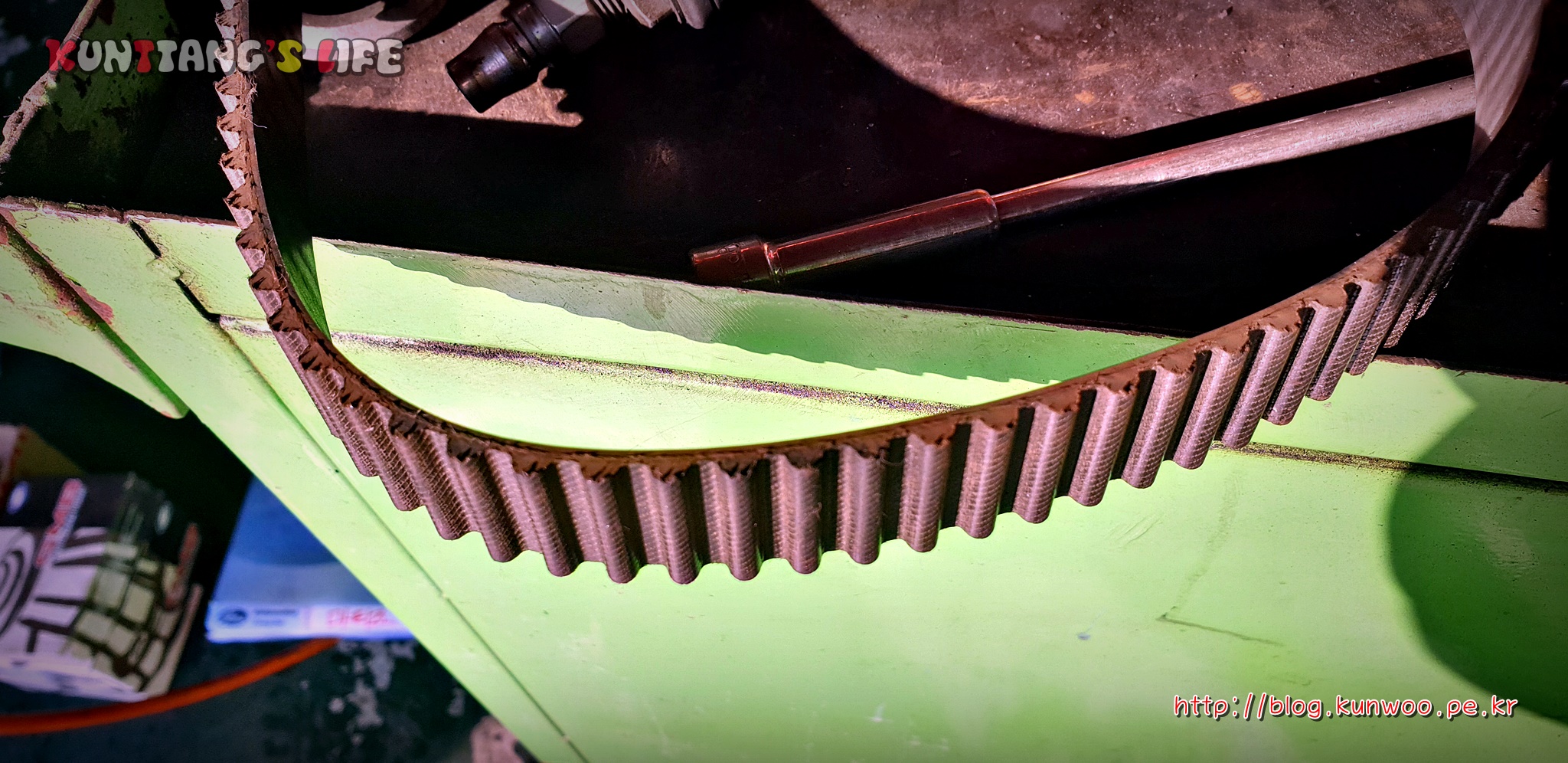

[그림11] 차량에 장착되어 있던 타이밍벨트



[그림11]은 기존에 장착되어 있던 타이밍벨트이다. 딱히 갈라짐 현상도 없고 생각보다 깨끗했다. 전 차주가 타이밍벨트를 9만Km 쯤 교환했다고 하니까 그 말을 믿었다면 조금 더 탈 수 있는 상태였다. 하지만 타이밍벨트는 평소에 직접 눈으로 볼 수 없기에 교환한다.

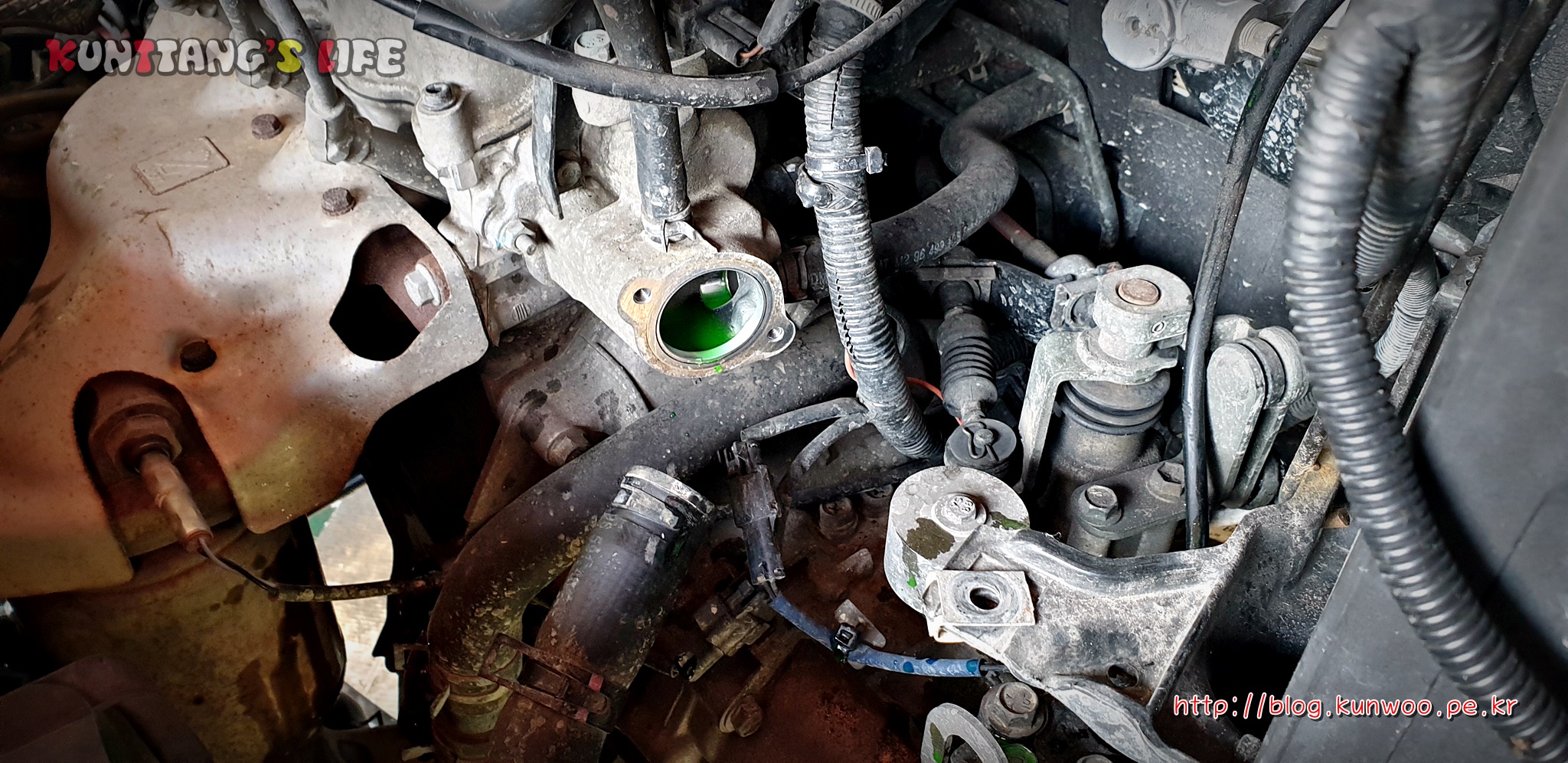

[그림12] 썸머스탯, 그리고 부동액 상태



지난 포스팅에서 필자는 직접 부동액 교환을 진행하였다.

2019/11/25 - [03. 자동차/05my All New Matiz MT] - [AllNewMatiz] 부동액 교환 DIY



[AllNewMatiz] 부동액 교환 DIY

01. 예방정비? 과잉정비? 자동차가 꼭 고장이 발생해야만 정비소에 들어가야하는 것일까? 우리는 자동차 매뉴얼에 표시된 소모품 교환 주기를 정확하게 알고 있을까? 필자는 자동차를 아끼는 편이다. 과도하게 튜..

blog.kunwoo.pe.kr



워터펌프와 라바호스(상/하)를 교환하면서 썸머스탯도 함께 교환해 준다. [그림12]는 썸머스탯을 탈거한 직후의 모습이다. 부동액 상태가 아주 진하게 보인다. 보통 부동액과 물의 비율이 6:4 정도 되어야 하는데 마팅이는 8:2 정도로 보인다. 여름이었으면 냉각성능이 아주 안좋았을 것이다.

그래도 부동액에는 부식방지 물질이 첨가되어 있어 냉각수 라인 내부의 부식을 많이 방지해 주었을 것으로 위안을 삼는다.

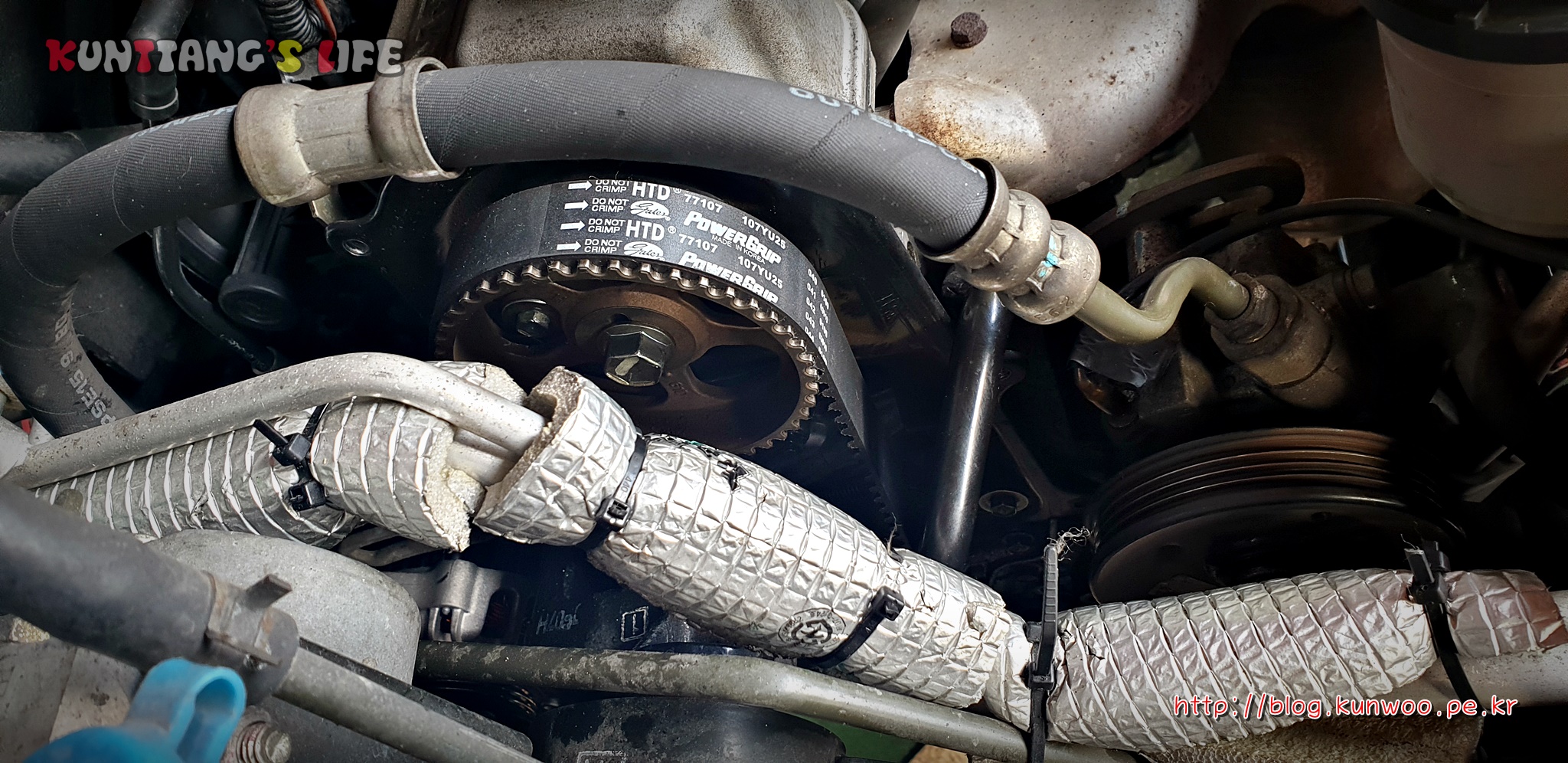

[그림13] 교환된 타이밍 벨트





사장님 손이 워낙 빠르셔서 필자가 사진을 찍는 동안 타이밍벨트의 교환이 완료되었다.



05. 알터네이터


필자가 마티즈를 구입한 목적이 출퇴근 용도도 있지만, 오디오 튜닝을 위한 목적도 있다. 800cc 작은 경차의 알터네이터는 65AH 이다. 간신히 40AH 배터리를 충전할 수 있는 정도의 성능이고 40AH 로는 앰프를 충분히 구동할 수 없다. 따라서 알터네이터와 배터리의 업글을 하려한다.

일단, 배터리의 용량을 올리기 전에 발전기(알터네이터)의 용량을 키우기로 했다.

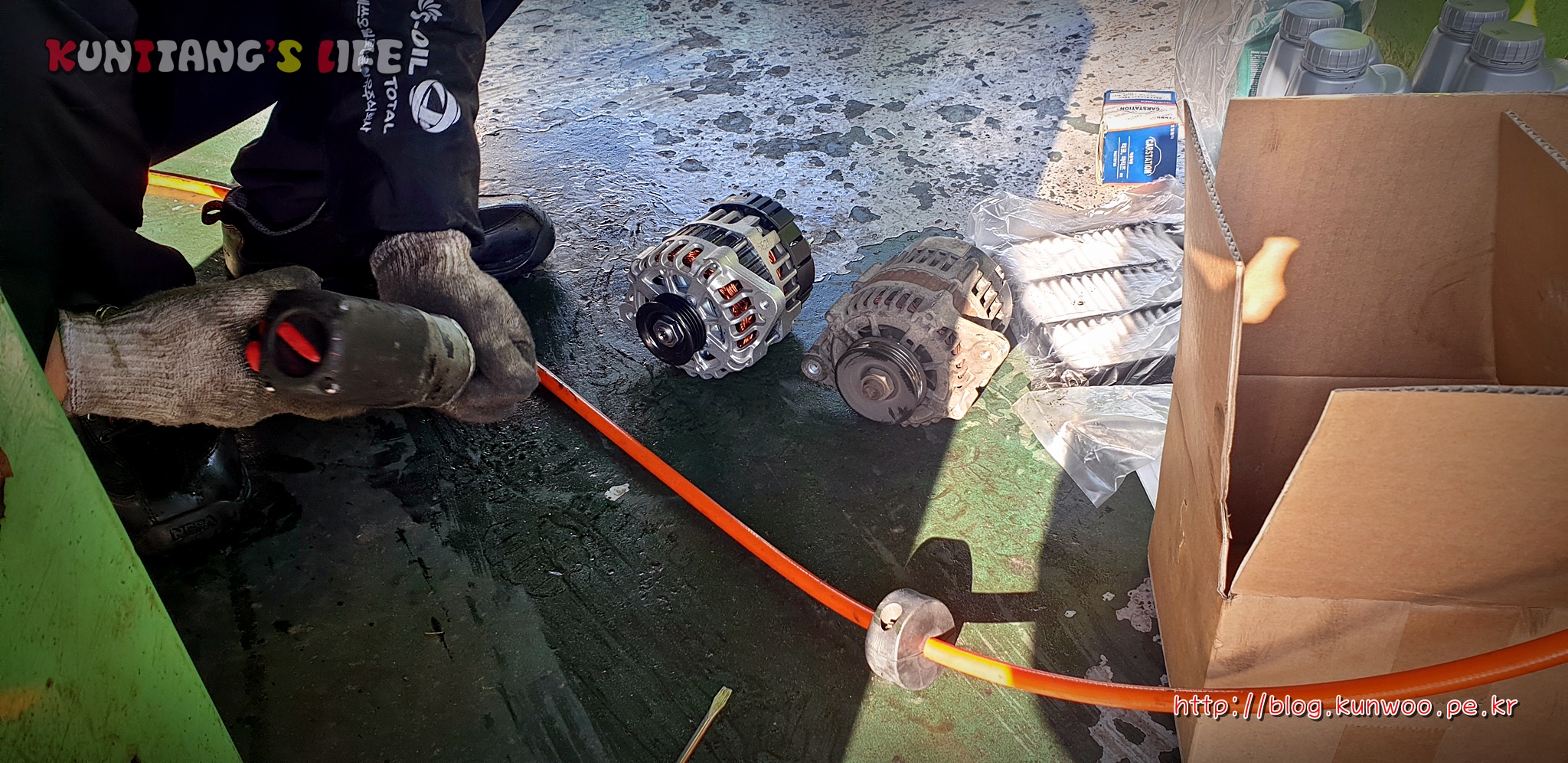

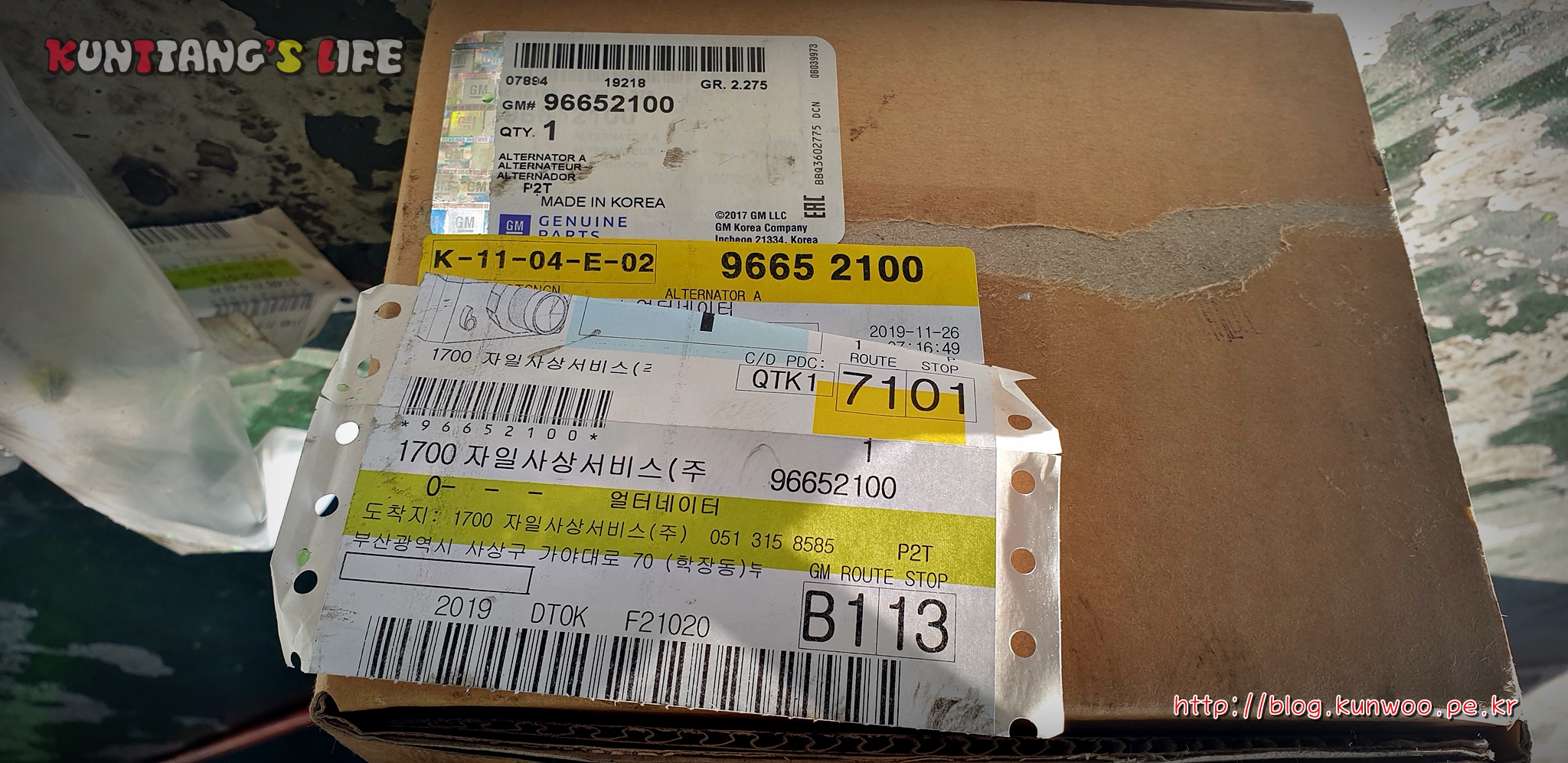

[그림14] 80AH 알터네이터(좌) 와 65AH 알터네이터(우)



80AH 알터네이터는 칼로스 1.2 모델의 순정 알터네이터를 사용하기로 했다. 오디오를 위해서라면 알터네이터 만큼은 재생품이 아닌 정품으로 교환한다.(칼로스 알터네이터 품번: P96652100)

칼로스의 알터네이터를 마팅이에 이식하기 위해서는 기존에 사용하던 마티즈 알터네이터의 풀리를 칼로스 알터네이터 풀리 자리에 장착을 해야 한다.(나머지 크기나 형상인 동일한다.)



[그림15] 칼로스 1.2 알터네이터 80AH





06. 점화플러그, 배선, 클러치케이블 그리고 오일류

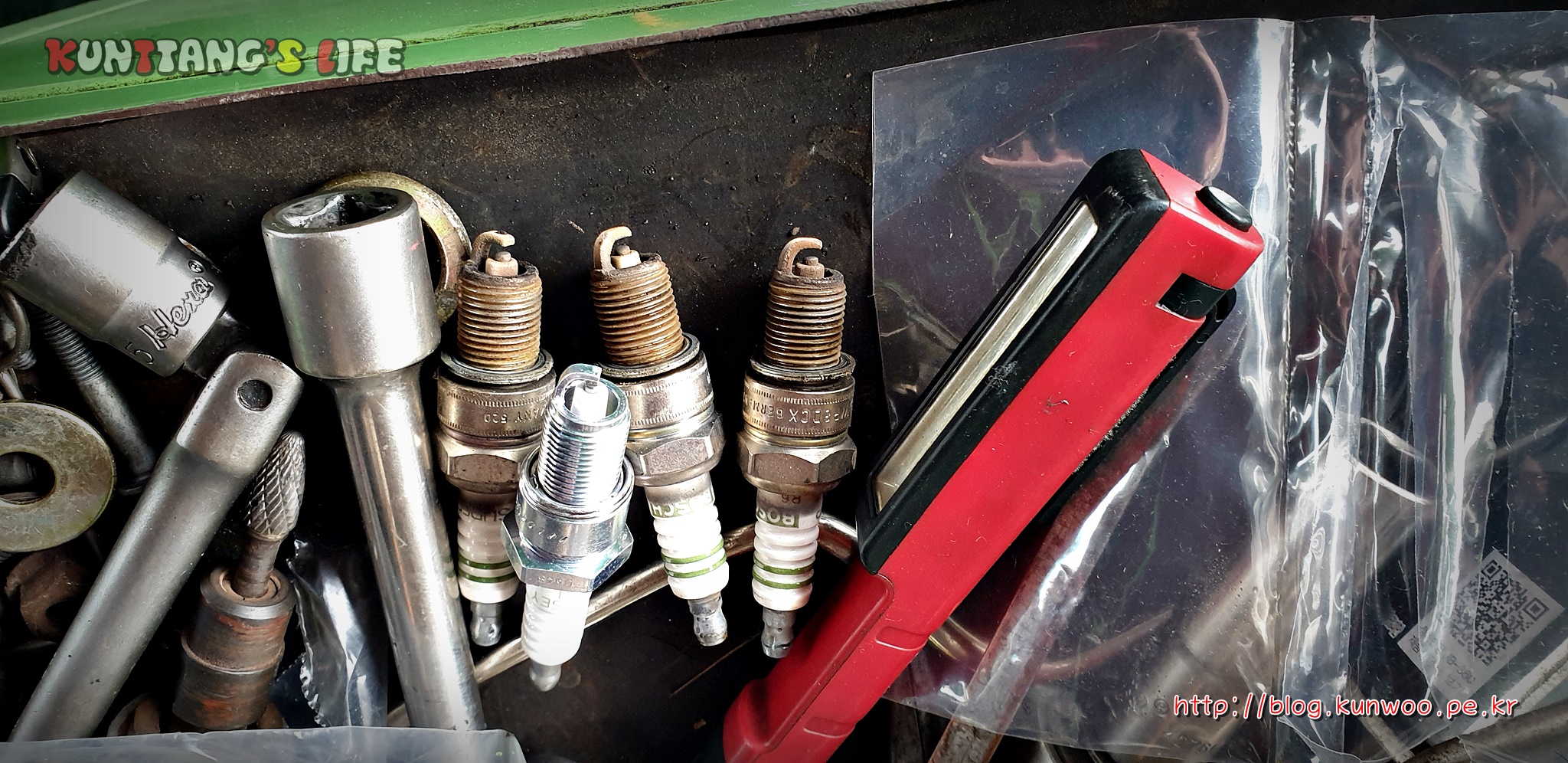

[그림16] 점화플러그 신품과 고품



[그림16]은 마팅이에서 탈거한 점화플러그와 신품 점화플러그의 사진이다. 탈거한 점화플러그의 상태를 보아하니 상태가 많이 안좋다. 간극도 신품대비 많이 벌어져 있고, 심도 많이 닳았다.

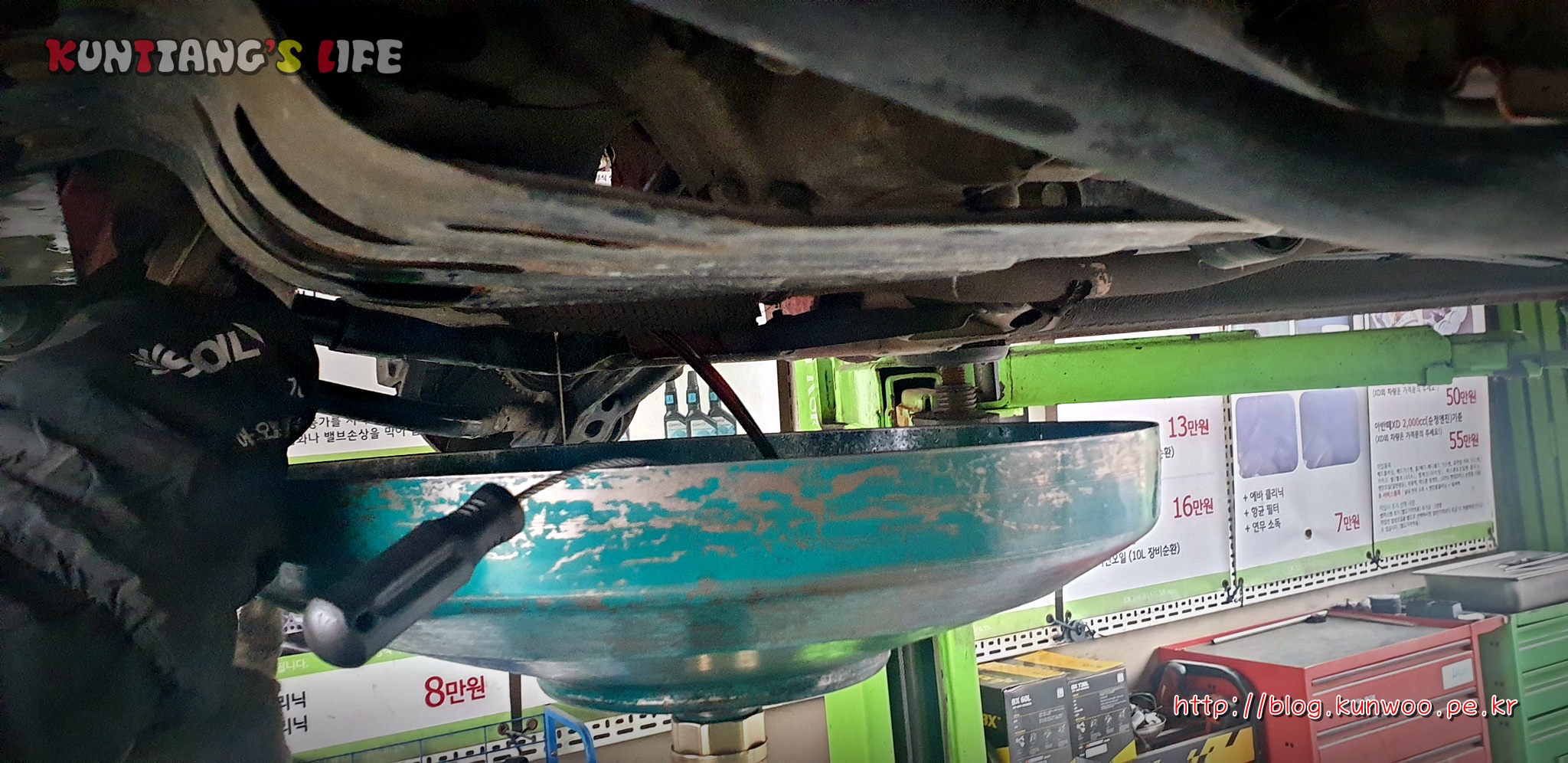

[그림17] 엔진오일 제거작업



지난 포스팅에서 마팅이의 엔진 내부상태가 좋지 않아 카본슬러지들을 제거하기 위해 NASA 115-HI Flush 지효성 플러싱액을 미리 주입했었다.



2019/11/30 - [03. 자동차/05my All New Matiz MT] - [AllNewMatiz] 올뉴마티즈 흡기크리닝 및 NASA 115-HI Flush 주입 DIY (예방정비)



[AllNewMatiz] 올뉴마티즈 흡기크리닝 및 NASA 115-HI Flush 주입 DIY (예방정비)

01. 자동차는 관리하는 사람에 따라 컨디션이 달라진다. 어머니집에 올뉴마티즈를 타고 갔더니 경차를 왜 샀냐고 하신다. 그것도 오래된차를 위험하게.. 암튼 어머니는 오래되고 작은차를 싫어하신다. 표정도 안..

blog.kunwoo.pe.kr



지효성 플러싱액 주입 후 약 300Km 정도를 운행한 다음 엔진오일을 배출 시켰더니 [그림17] 과 같이 검은색 엔진오일이 배출된다. 전 차주가 케미컬류 관리를 전혀 하지 않은 것으로 보였다.

NASA 115-Hi Flush 가 효과가 있었던 것인지 정확히 확인할 방법은 없지만, 배출되는 오일의 색깔을 보아서는 효과가 조금 있었던 것으로 보인다.

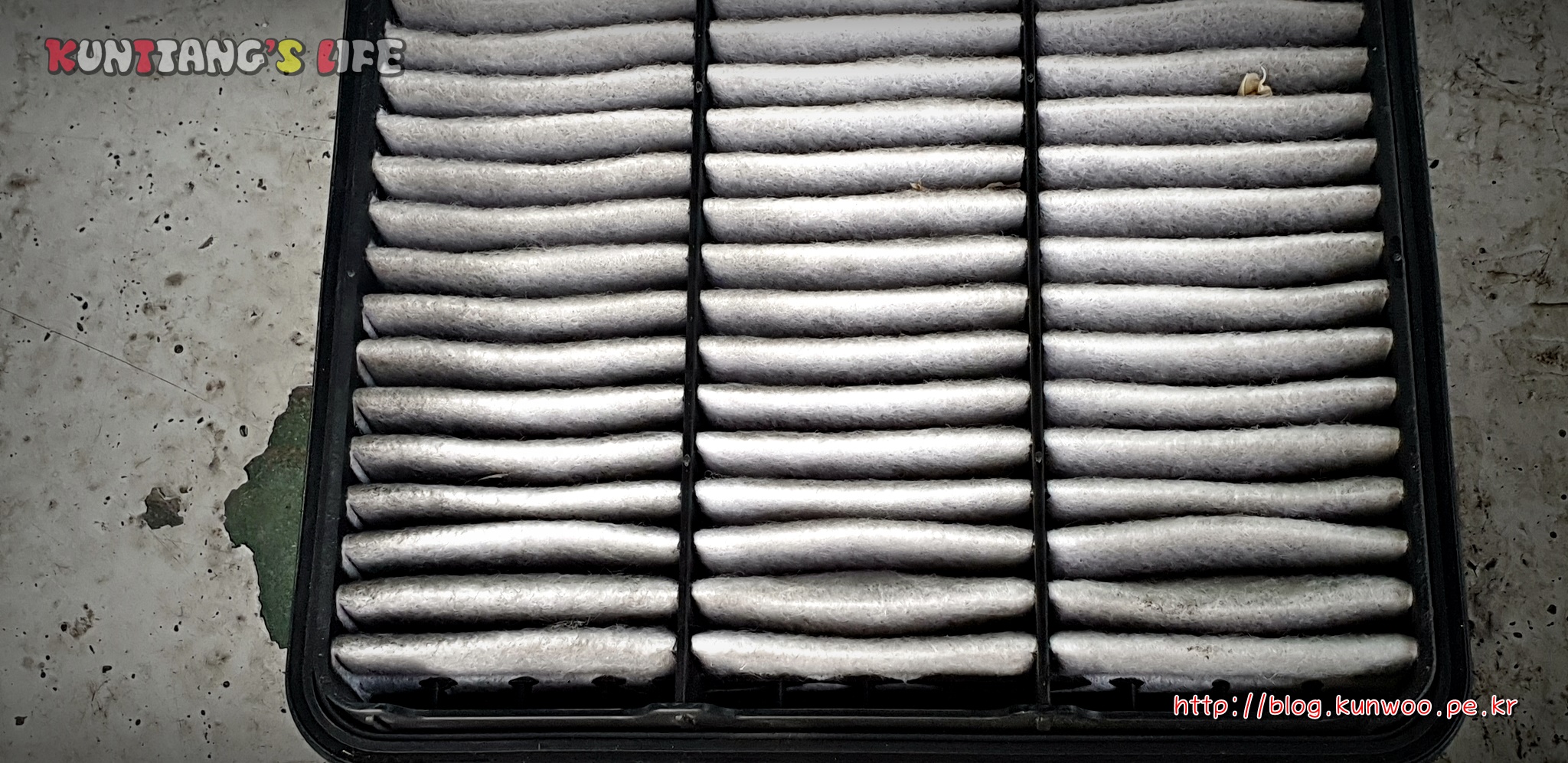

[그림18] 순정 에어필터의 상태



일단, 에어필터를 꺼내서 상태를 확인한다. 많이 나쁘진 않다. (과연 전 차주가 엔진오일을 언제 교환했을까??)



[그림19] 속효성 플러싱액 주입(Kixx Clean)



속효성 플러싱액인 Kixx Clean 3통을 준비했다. 3통을 전부 넣진 않고, 2통 반만 넣고, 반통은 챙겨두었다. 한번 더 플러싱을 할 예정이기 때문이다.



[그림20] 타이머로 플러싱 시간을 측정한다.



시동을 걸고 20분간 공회전을 하여 플러싱액이 엔진 내부를 씻을 수 있도록 한다.



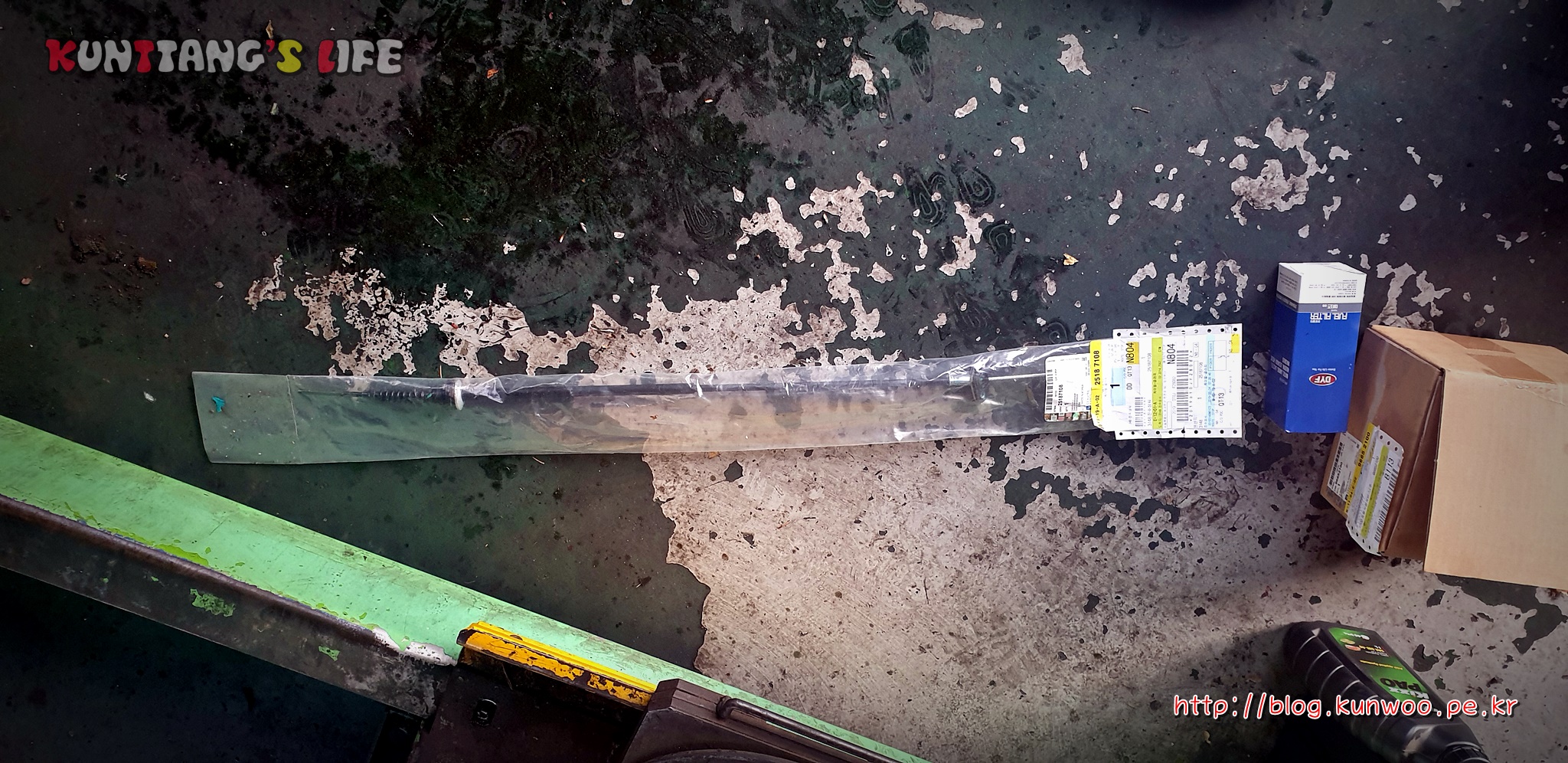

[그림21] 클러치케이블



플러싱하는 동안 클러치케이블을 교환한다. 마티즈는 다른 수동차량과 다르게 클러치케이블 방식이다. 즉, 클러치오일을 사용하지 않는다.

올뉴마티즈 클러치케이블 품번: P25187108



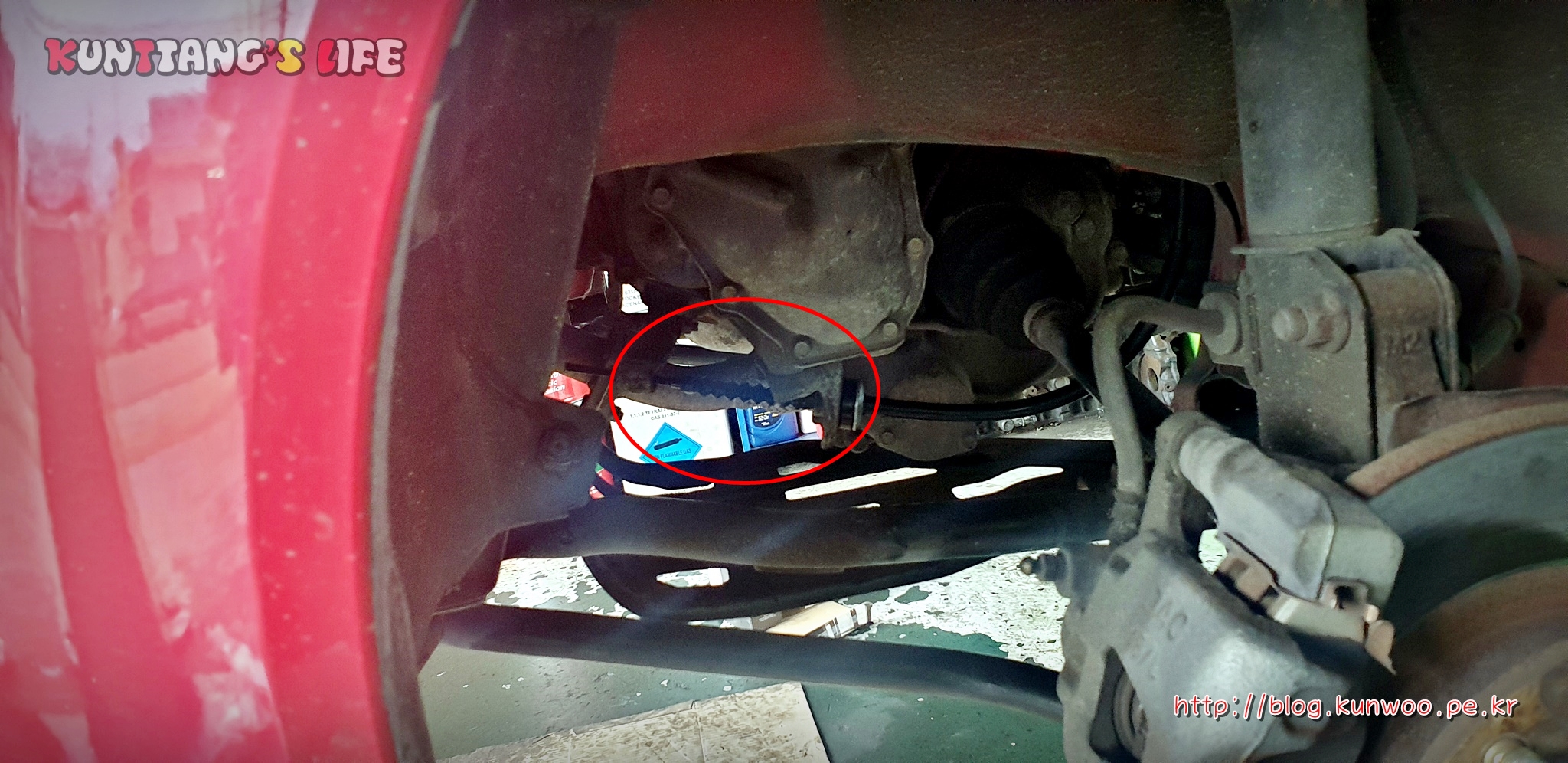

[그림22] 교환된 클러치케이블



사장님께서 워낙 손이 빠르셔서 금새 클러치 케이블이 교환되었다. 클러치 유격 조절은 정비가 완료된 후에 진행하기로 하고, 20분 타이머가 완료되어 주입한 플러싱액을 배출시킨다.

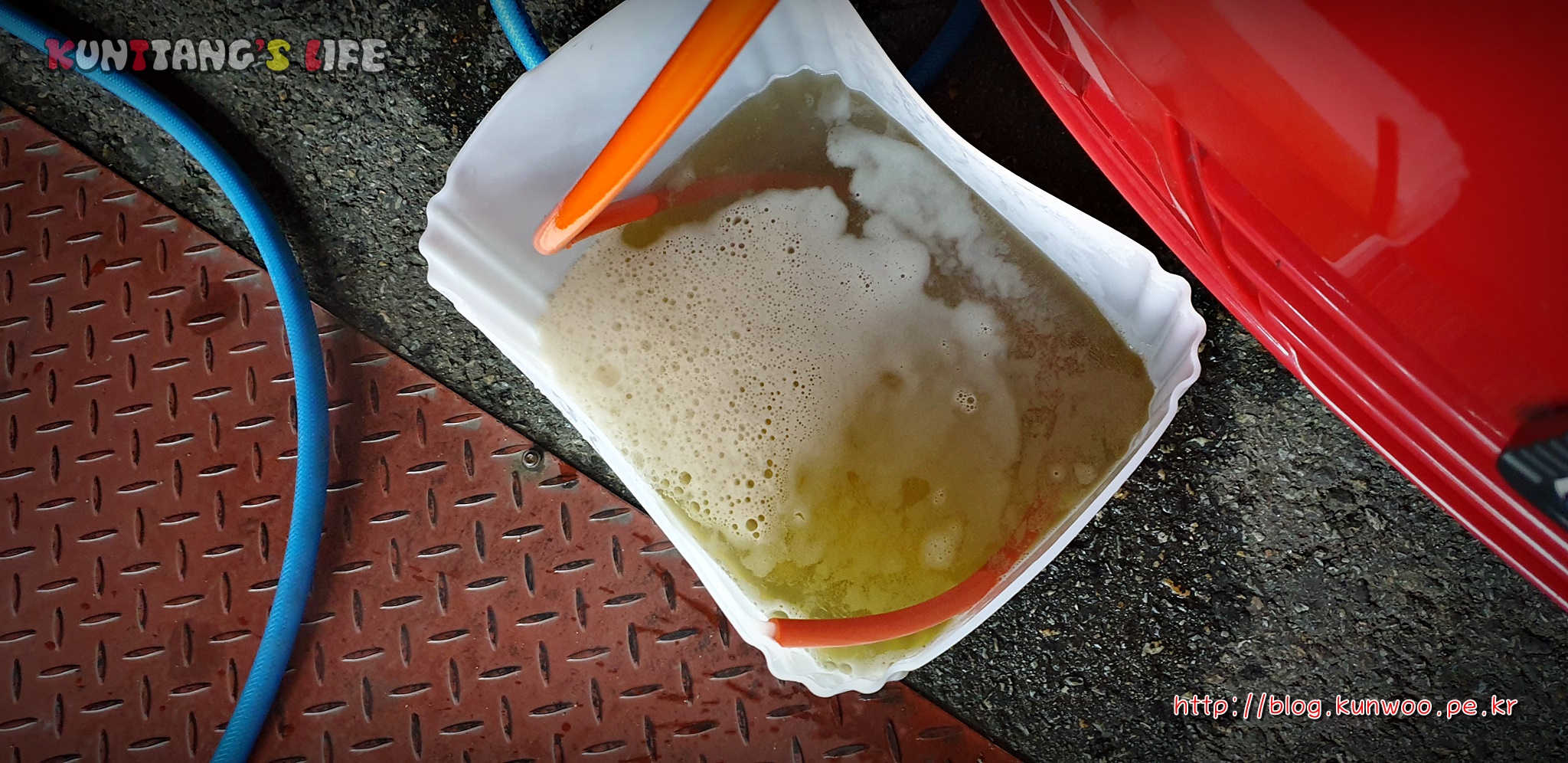

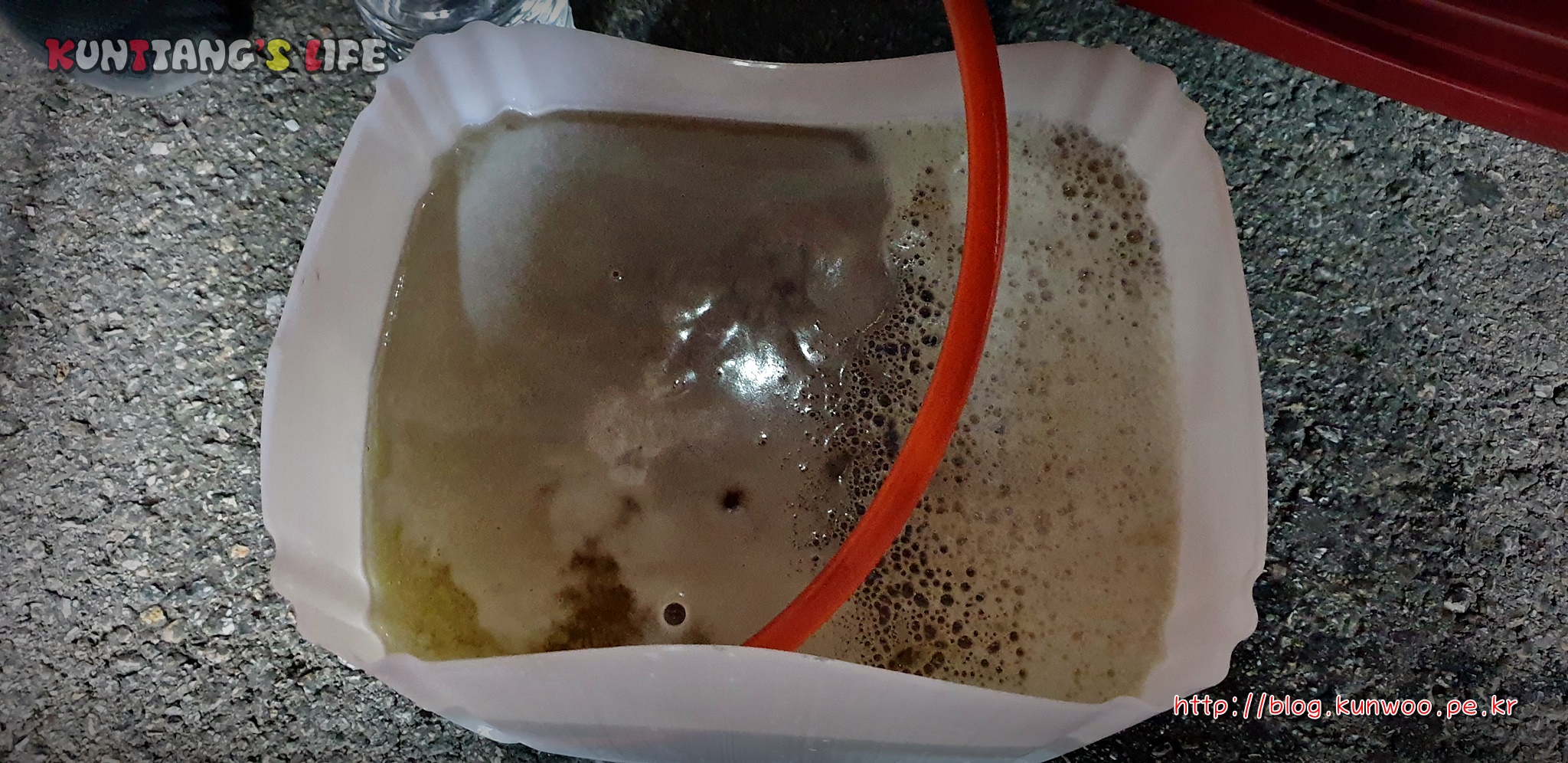

[그림23] 배출되고 있는 플러싱액



[그림19] 에서는 분명 맑고 투명한 오일이 들어갔었는데, 20분만에 시커먼 오일로 바뀌어 배출되고 있다. 플러싱 오일의 색깔만 보고 슬러지가 싹 씻겨나간 것처럼 느낄 수 있지만, 실상은 먼저 배출된 폐 엔진오일이 지저분했었다는 증거이다. 플러싱오일 주입 후 20분 공회전 했다고 절대 엔진 내부의 슬러지가 없어지진 않는다. 더군다나 Kixx Clean 의 성분은 그냥 예전에 사용하던 광유에 1% 미만의 플러싱을 위한 첨가제가 들어간 것이 전부이다.(즉, 일반 저품질 엔진오일이다.)

따라서, 플러싱 오일에 대한 큰 기대는 하지 않는 것이 좋다.(그래도 오래된 차니까 예의상 주입해 본 것이다.) 어찌되었든 검은색 오일이 배출되니 조금이라도 엔진 내부의 오염물들을 배출했을 것이다.





[그림24] 마팅이에 사용한 수동미션오일 Kixx Geartec GL-4 75W85



여러 정비 장면을 보고 있다가 미션오일 교환하는 장면을 사진에 담아내지 못했다. [그림24]는 마팅이에 사용된 수동미션오일이다. 대부분의 사람들은 수동차량인 경우 미션오일을 교환할 필요가 없다고 말하지만 수동미션오일 역시 3만km ~4만km 마다 점검 후 교환이라는 정비 주기가 정해져 있다. 나중에 큰돈 들어가기 싫다면 수동차량이더라도 꼭!! 미션오일을 교환하자.

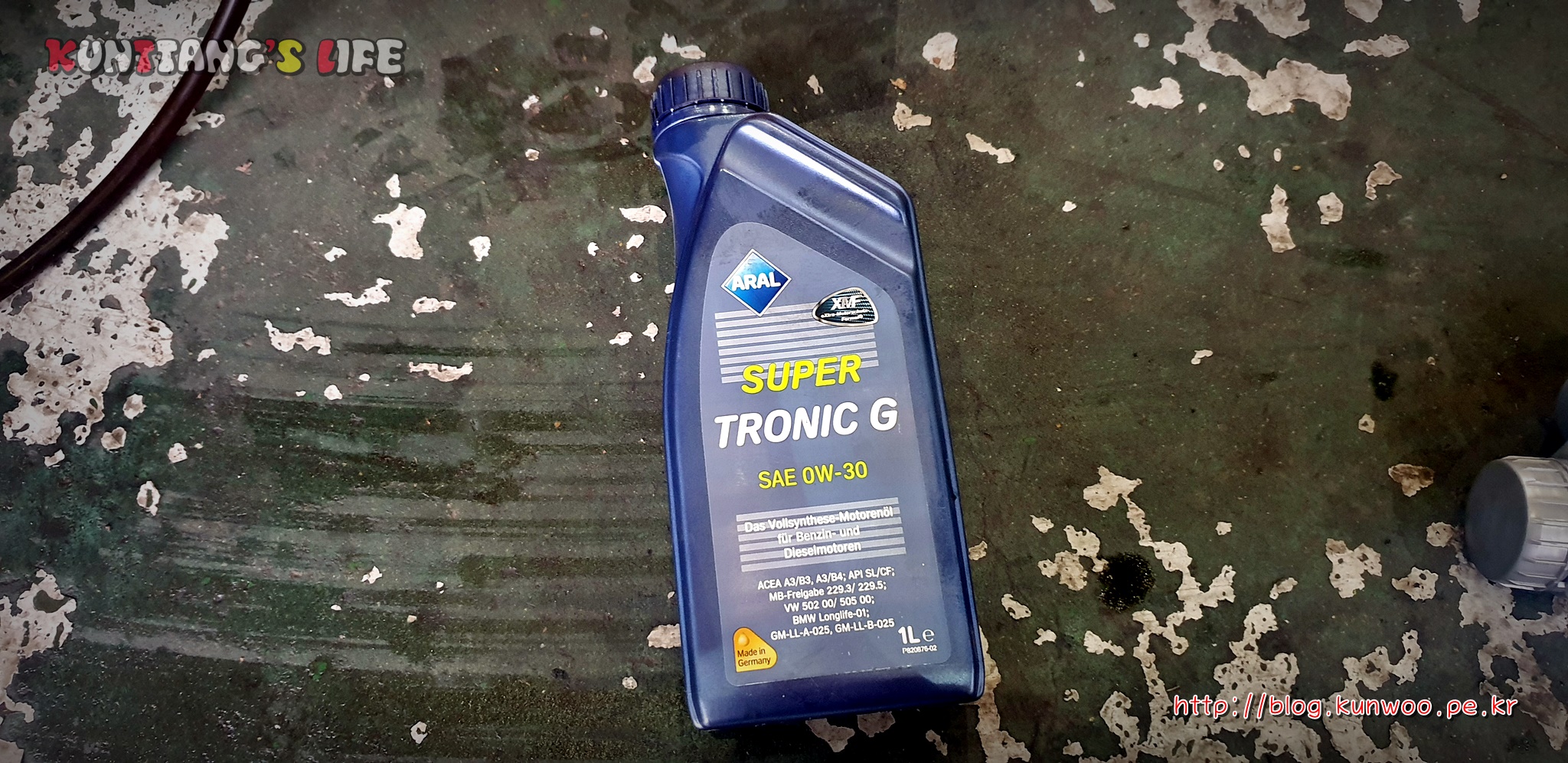

[그림25] ARAL Super Tronic G 0W30 엔진오일



마팅이에 주입한 엔진오일은 ARAL Super Tronic G 0W-30 이다. 좋은 엔진오일인데 부모님댁 창고에서 미개봉 상태로 발견한 5년정도 숙성된 엔진오일이다.(NF 소나타 시절 사용하던 오일이다. 그 땐 필자가 직접 엔진오일을 교환했기 때문에 엔진오일을 12통씩 박스로 구입을 했었다.)

참고로 엔진오일은 오래되었다 하더라도 미개봉이면 사용하는데 큰 지장이 없다.

필자는 마팅이 엔진 컨디션 회복을 위해 당분간 1,000km 마다 오일을 교환할 예정이라 창고에서 꺼낸 오일을 아무 고민 없이 주입해 버렸다.(보약 먹였다고 생각한다. 필자의 다른 차량에 사용하기에는 양이 부족했기에...)



07. 브레이크


브레이크 정비는 이번 정비의 하이라이트이다. 앞서 진행한 작업은 당장 급한 작업은 아니었지만 한번에 완벽히 수리하기 위해 진행했던 부분이고, 브레이크는 정말 정비가 필요하여 전후 모두 교환을 진행한 것이다.

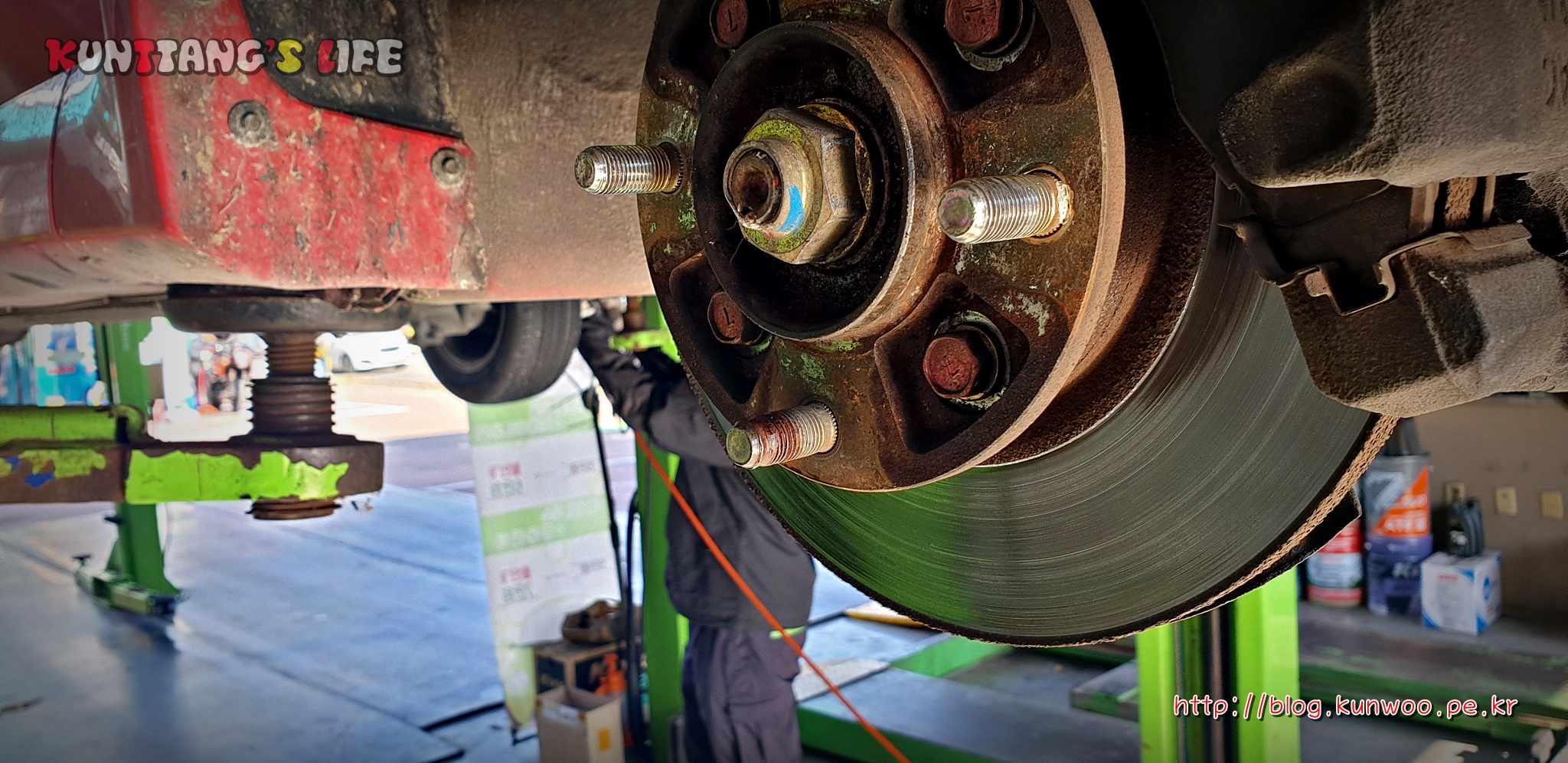

[그림26] 디스크로터 교환을 위해 허브와 로터를 탈거한 모습



마팅이의 전 디스크로터는 필자가 DIY 수준으로 정비를 진행했던 차량과는 많이 다른모습이다. 로터를 교환하기 위해서는 허브를 통으로 분리해야하는데 로터와 허브가 결합되어 있는 모습이다.

디스크로터를 교환할 때에 문제가 있는데 바로, 허브에 장착되어있는 베어링이다. 허브를 디스크로터에서 분리하는 순간 허브의 베어링이 손상되어 버린다. 따라서 허브의 베어링도 함께 교환을 진행해야 한다.

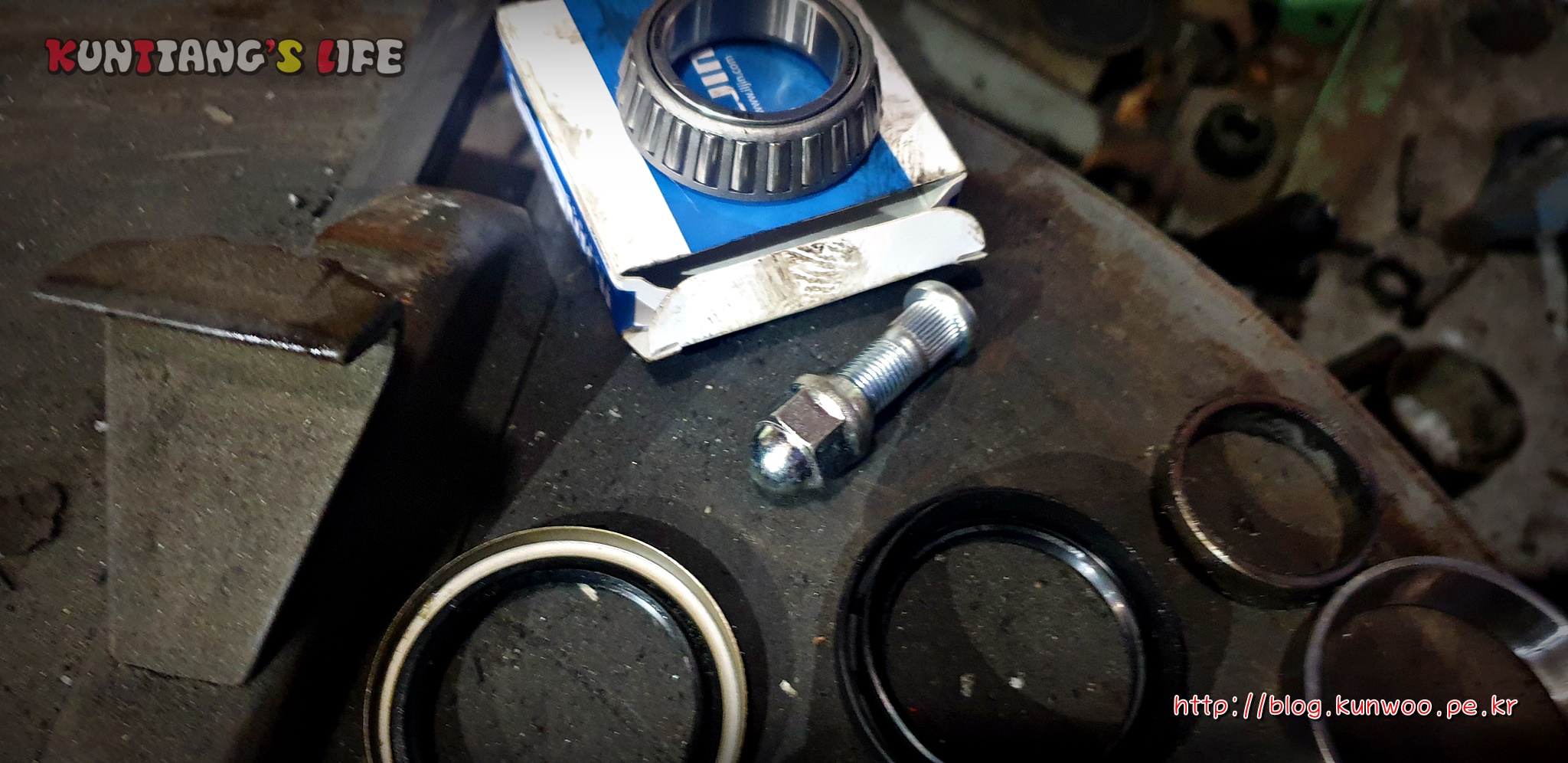

[그림27] 베어링 풀세트



올뉴마티즈인경우 베어링 구입 시 잘 확인해야한다. 베어링 종류가 전/후 총 3종류이다.

앞쪽에 장착되는 허브베어링은 동일 사이즈로 허브 한쪽 당 2개의 동일사이즈 베어링이 장착된다. 운전석, 조수석 모두 교환할 시에는 동일사이즈 베어링 4개가 필요한 것이다.

전 허브베어링 파츠넘버는 68149 이다.(검색창에 68149 베어링으로 검색하면 다양하게 확인이 가능하다.)

베어링은 동일한 사이즈로 사용되지만, 전허브리데나는 내측과 외측이 나뉘어져 있다. 품번이 확인되지 않아 구입처를 공유한다.

http://ohj.kr



오형제상사 자동차부품쇼핑몰



ohj.kr



오형제 상사라는 곳이다. 상품검색에 "마티즈 전허브리데나(내)", "마티즈 전허브리데나 (외)" 라고 각각 검색하여 구입하면 된다. 앞쪽 허브 양쪽 모두 베어링을 교환하려면 내측 전허브리데나 2개, 외측 전허브리데나 2개가 필요하다.

또한 허브베어링 공 2개를 함께 구입해야 한다.(오형제상사에서 검색 후 구입하면 된다.)

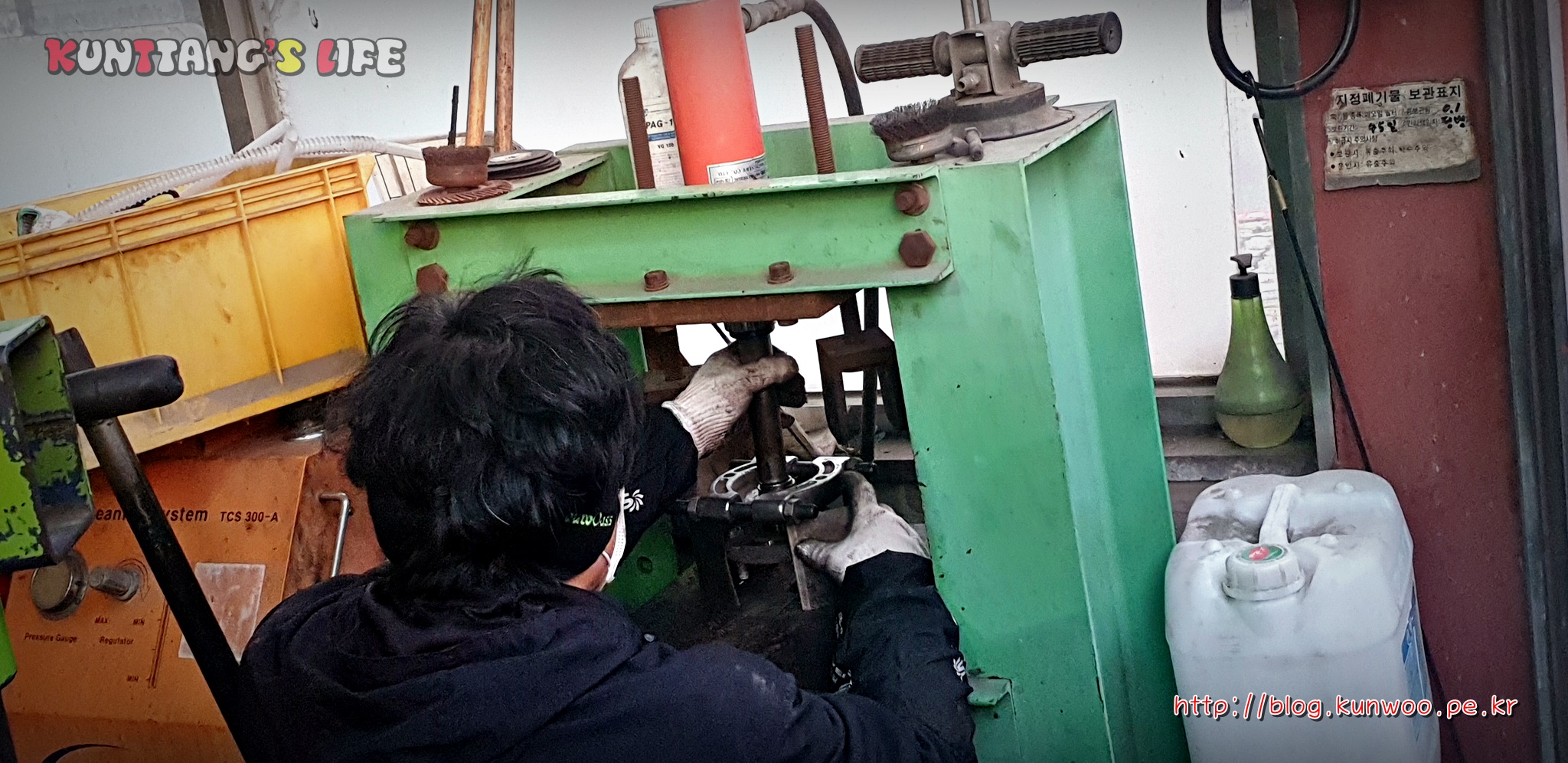

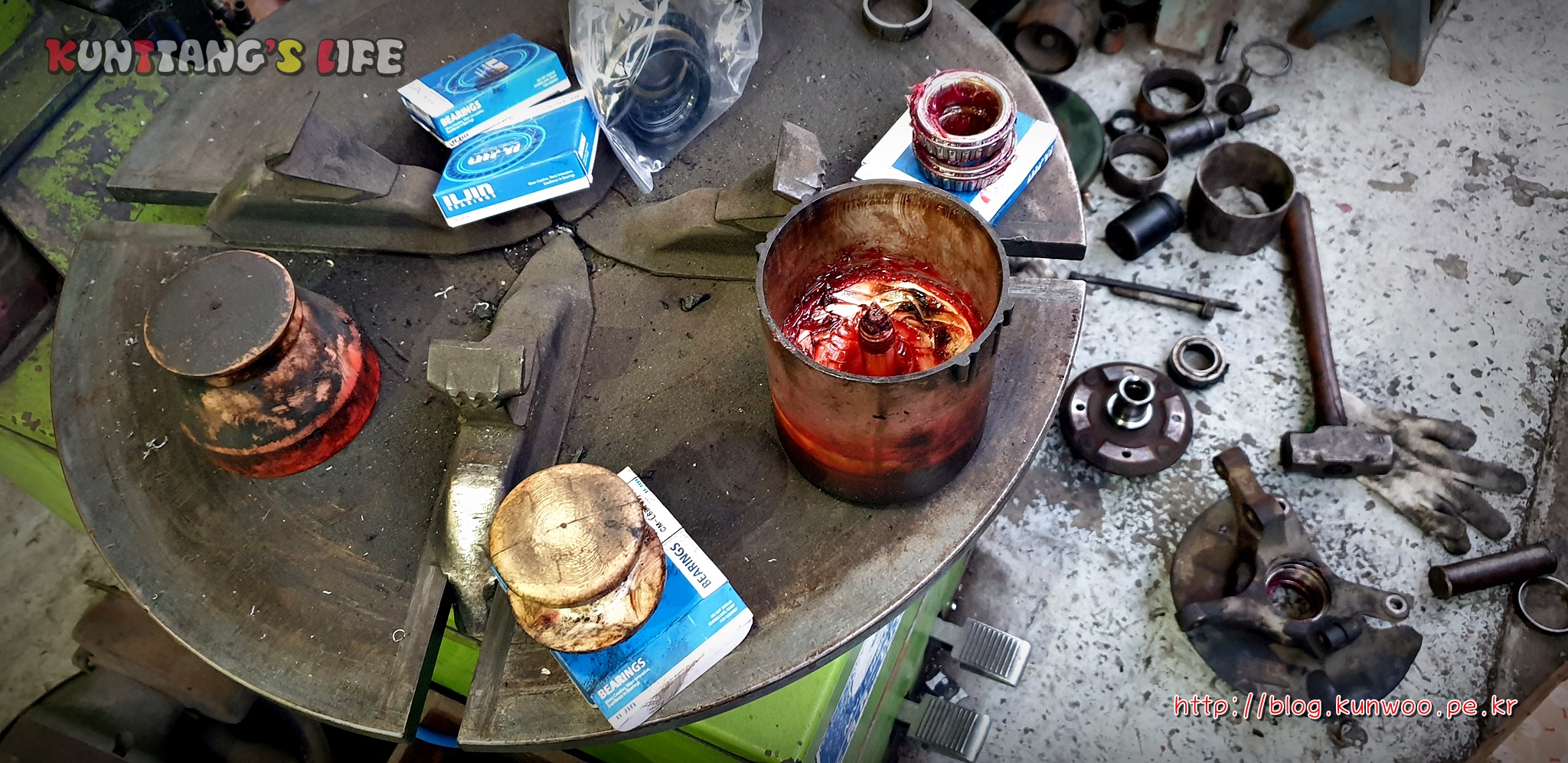

[그림28] 프레스로 허브에서 기존 베어링을 탈거하는 작업



프레스 장비가 없으면 기존 베어링을 분리할 수가 없다.(분리할 수 있는 방법은 있으나 효율적이지 못하다.) DIY 하기에는 적합하지 않은 정비 항목이다.

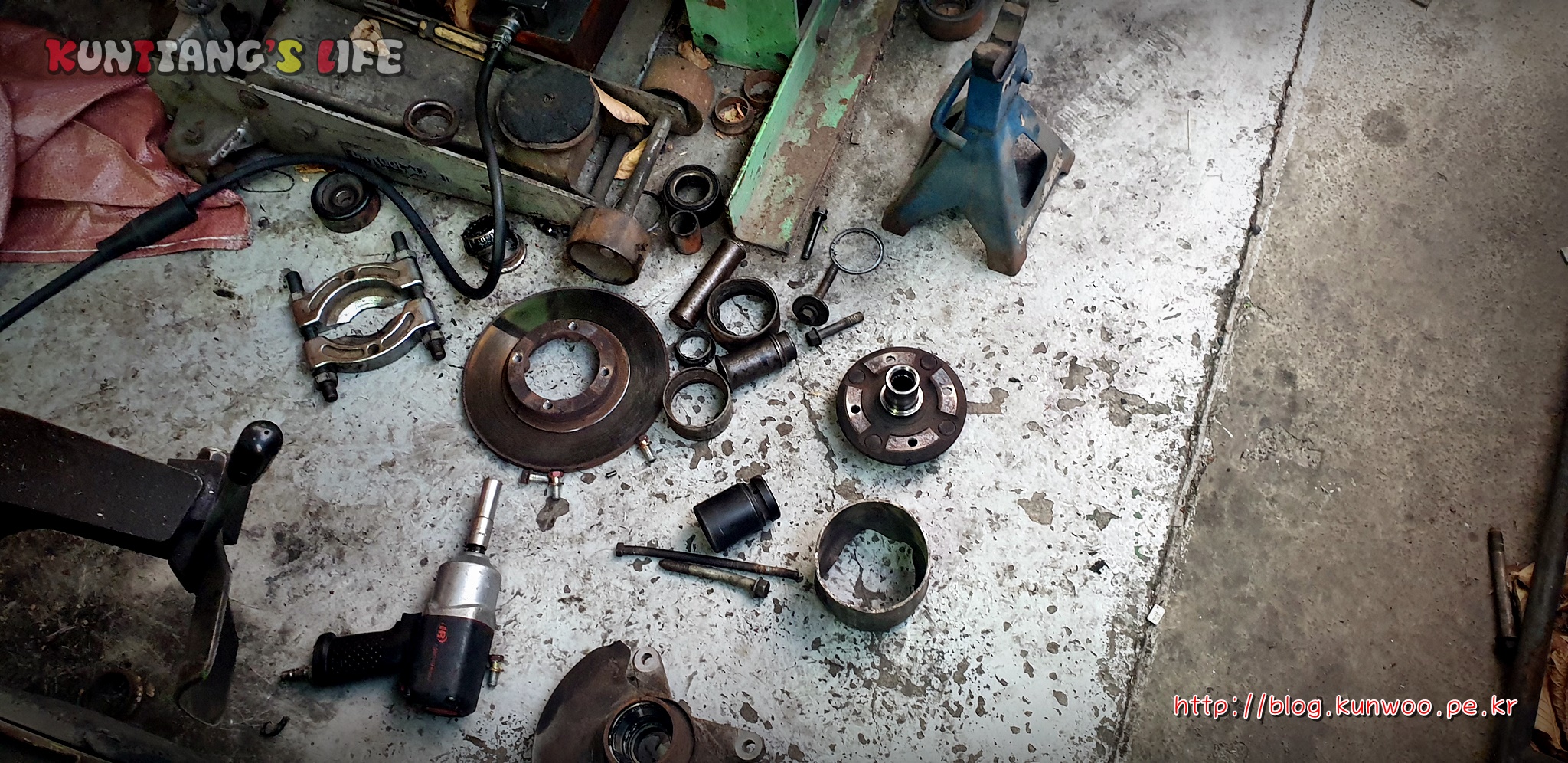

[그림29] 완전 분해된 허브/디스크로터/베어링



프레스로 꾹꾹 눌러가며 분해를 하면 [그림29]와 같이 각 부품들을 만나볼 수 있다. 이제 신품 로터를 장착하고, 허브베어링을 장착하면 한쪽이 완성이다.

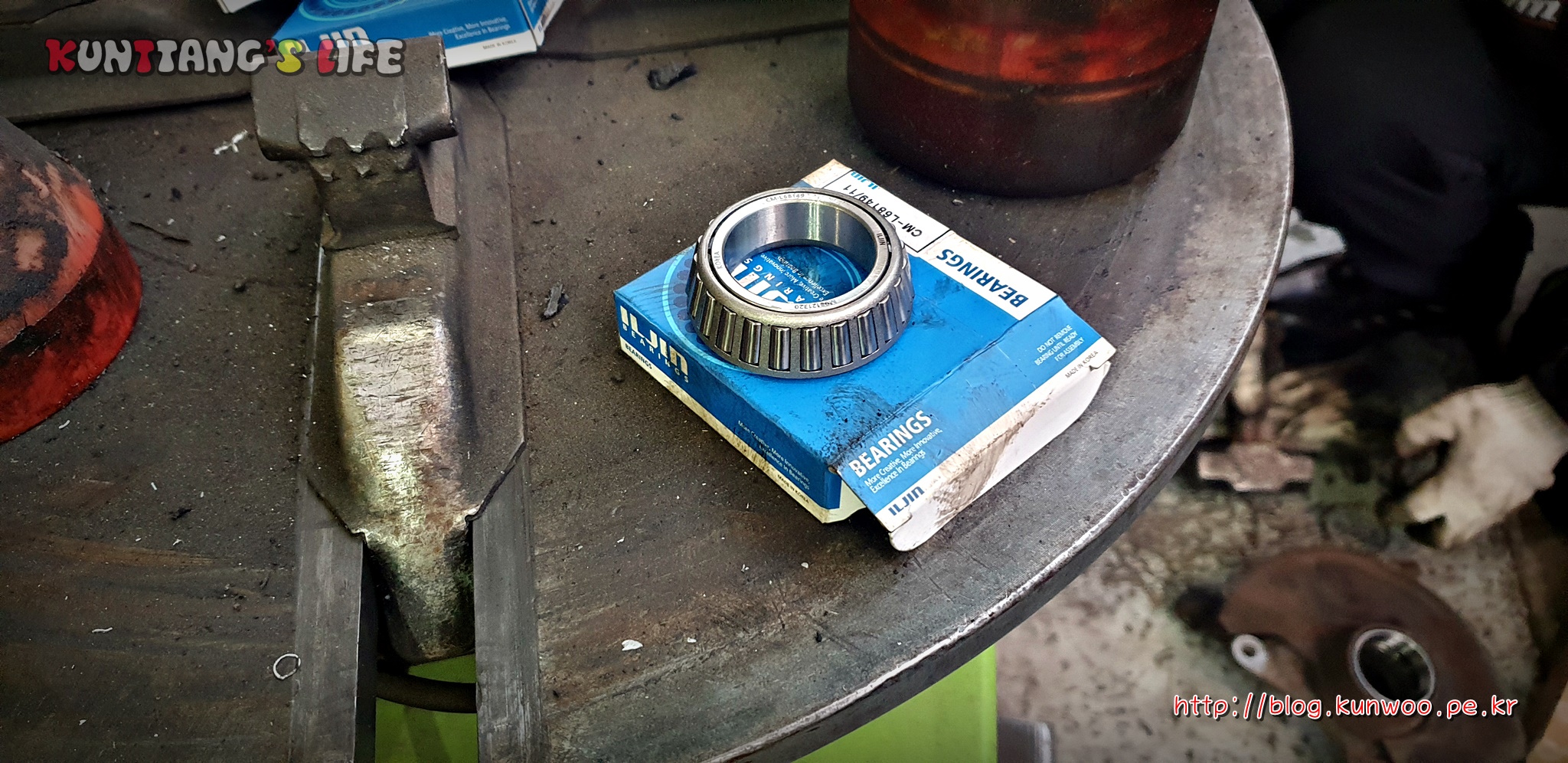

[그림30] 베어링



베어링을 구입하면 [그림30]과 같이 구리스가 도포가 되어있지 않다. 따라서 구리스를 도포해 줘야 하는데 [그림31]과 같이 베어링 안쪽까지 구리스가 잘 스며들어야 한다.



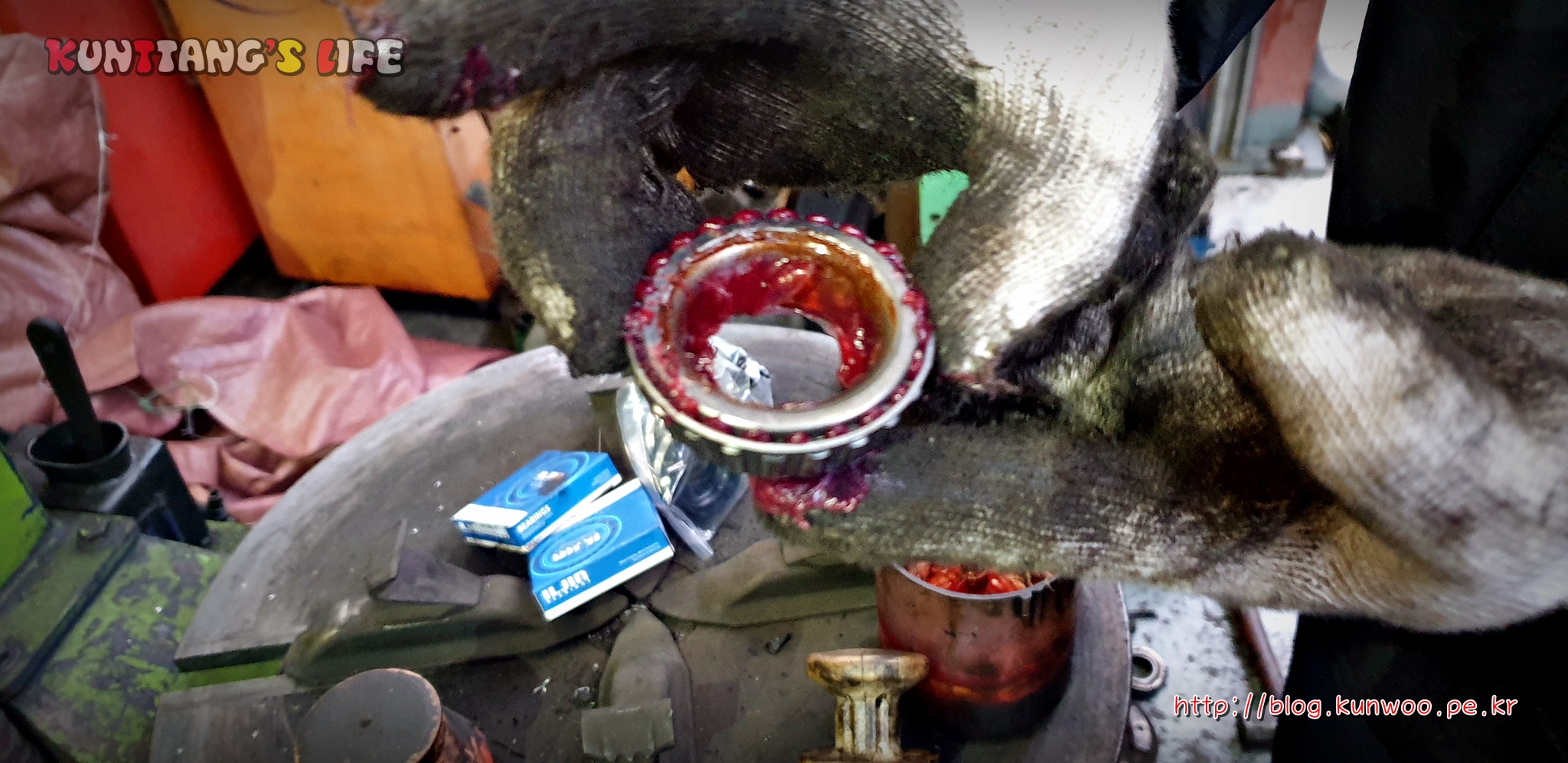

[그림31] 구리스가 도포된 베어링



[그림31]처럼 베어링 안쪽까지 구리스를 손으로 도포하기엔 어려움이 많다. 따라서 정비소에서는 [그림32]와 같은 구리스 도포하는 도구를 사용한다. 통에다가 베어링을 넣고 손잡이를 이용하여 꽉 눌러주면 [그림31] 처럼 구리스가 안쪽까지 잘 도포되게 만들어주는 도구이다.



[그림32] 구리스 도포도구



이런 도구들을 보면 돈이 좀 들더라도 공임 주고 정비소에서 정비를 받는게 좋아진다. DIY 를 하면 돈도 아끼고, 직접 했다는 뿌듯함이 있지만 제대로된 작업이 안되기에 1% 이상의 아쉬움이 남는다.



[그림33] 배달된 휠볼트/너트



정비를 시작하자마자 [그림10]처럼 휠볼트가 손상된 것을 발견했다. 오전에 부품대리점에 주문한 휠볼트/너트가 오후 늦게 도착했다. 작은 품목 하나여서 그런 것으로 보인다. 어짜피 베어링 작업 시간에 딱 맞춰 배달되어서 큰 문제는 없었다.

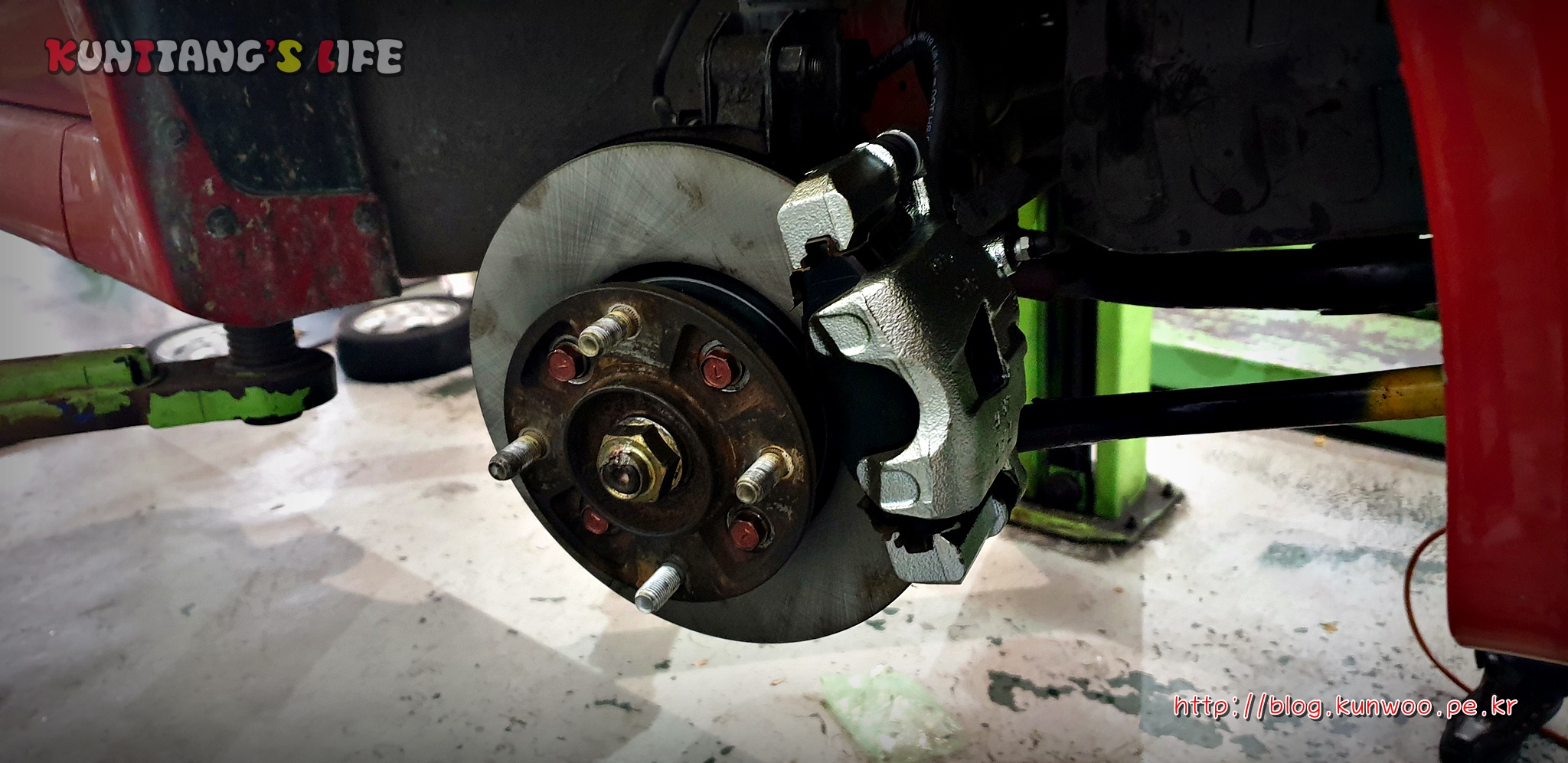

[그림34] 완성된 앞쪽 브레이크



필자도 로터와 캘리퍼 교환작업을 진행해본 터라 간단하게 생각했는데 마팅이는 그렇지 않았다. 생각보다 어려운 작업이었고, 도구와 노하우가 없으면 힘든 작업임을 알게 되었다.

참고로 새로 교환된 캘리퍼는 재생캘리퍼이다. 정품캘리퍼는 너무 비싸서 재생으로 구입을 하게 되었다.(요즘 재생은 참 잘 만들어진다. 문제 안생기니 안심하고 사용해도 된다.)

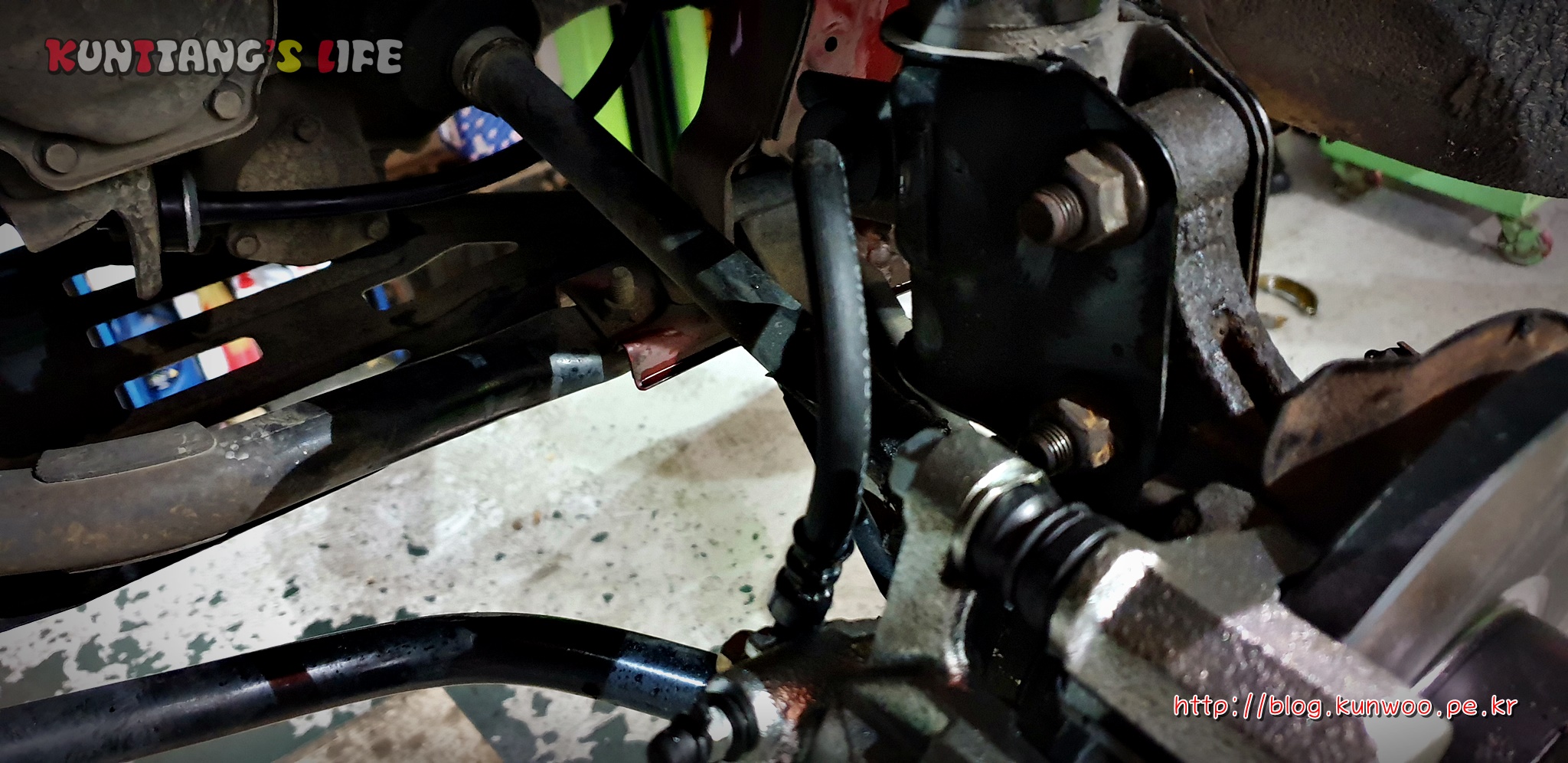

[그림35] 브레이크 호스 교환



브레이크 호스도 함께 교환해 준다. (앞쪽 브레이크호스 품번: P96518629)

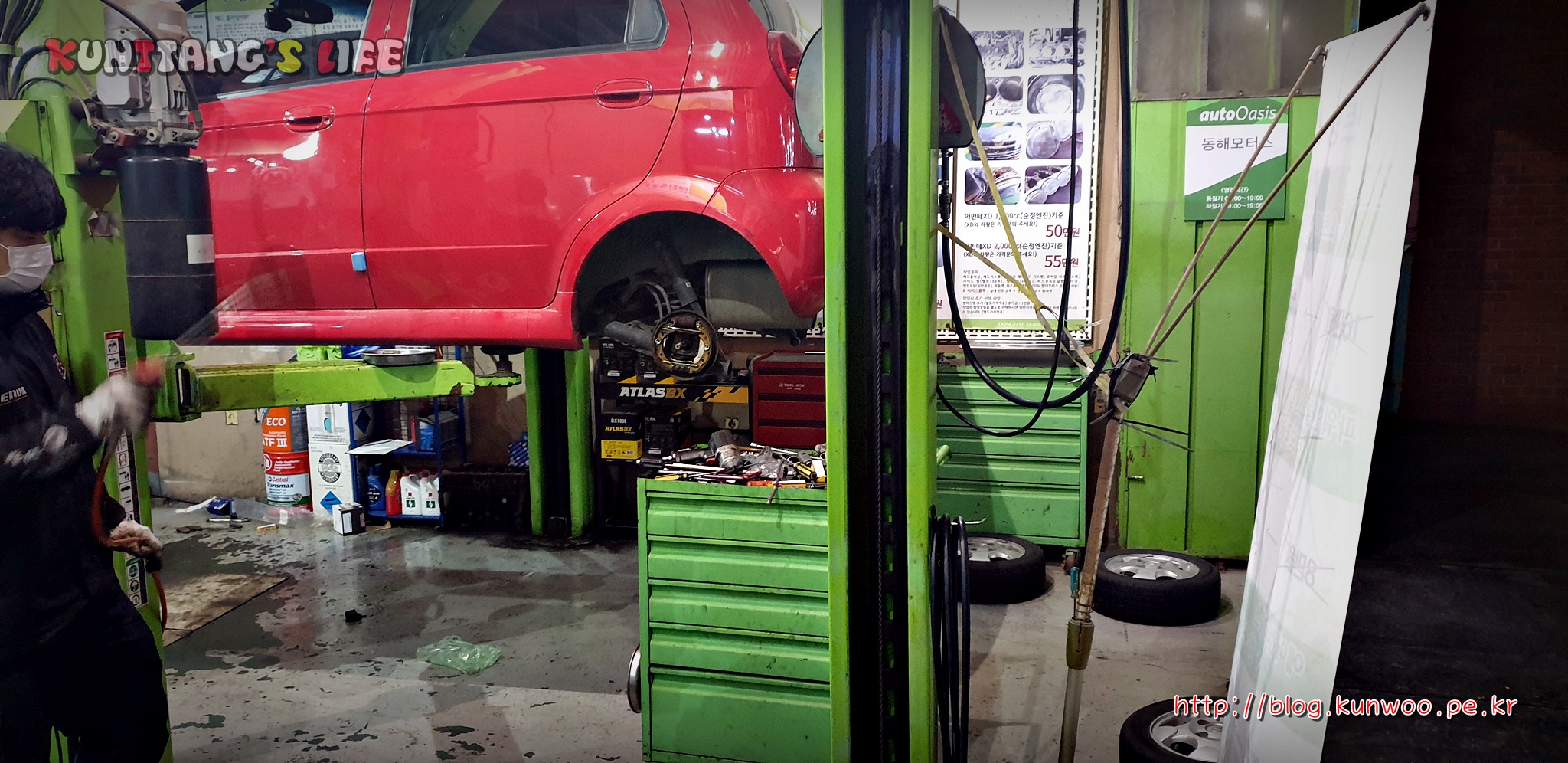

[그림36] 뒷쪽 브레이크 정비



오전에 방문했는데 뒷쪽 브레이크 정비할 때 보니, 해가 떨어졌다. 요즘은 해가 일찍 떨어진다. 암튼 뒷쪽 브레이크 교환 작업을 시작한다.

일단, 드럼 커버를 탈거하고 드럼 안쪽에 쌓여있던 분진을 에어로 날린다. 분진이 엄청나게 쌓여있다.

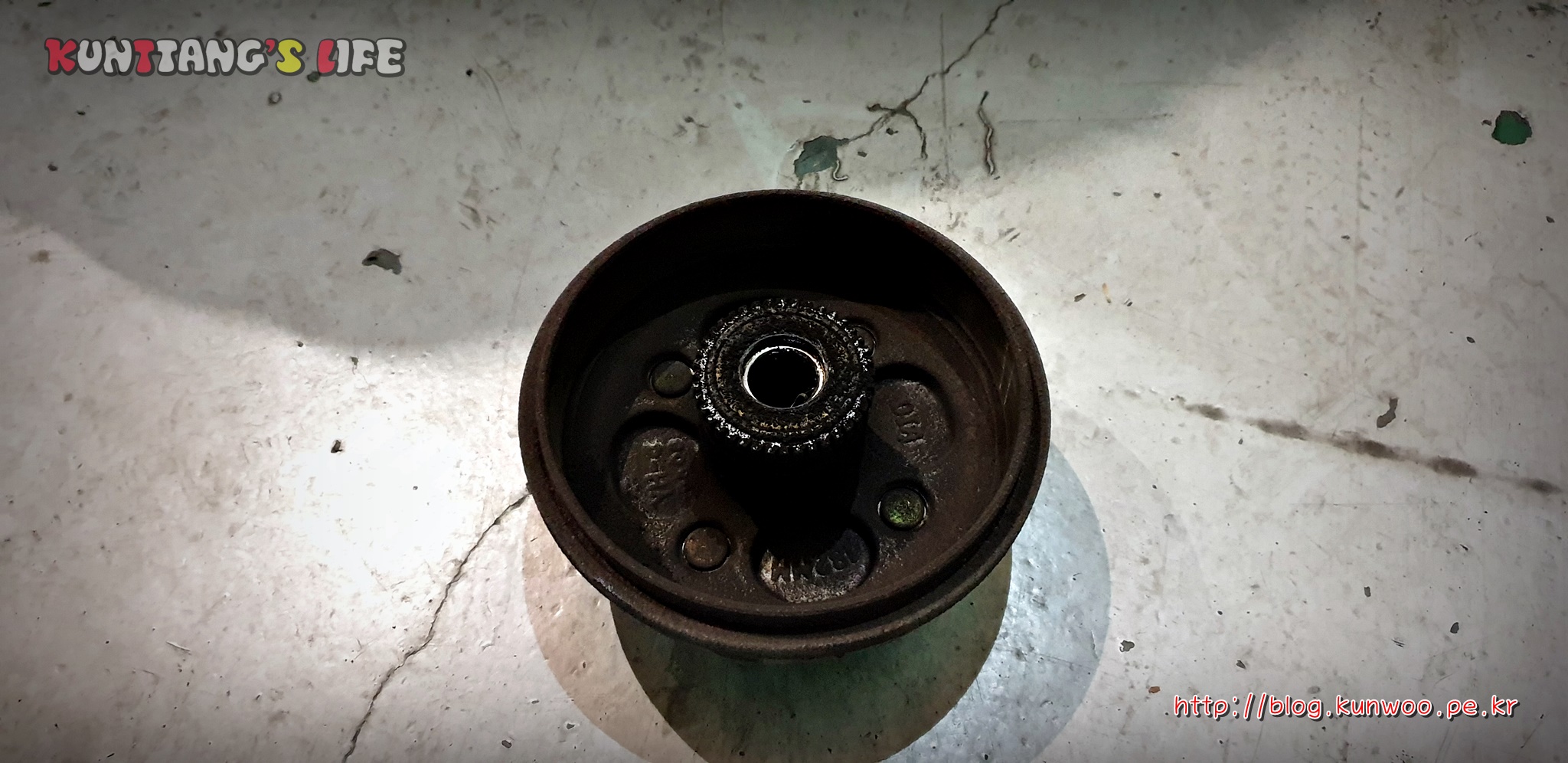

[그림37] 탈거된 드럼커버



[그림38] 브레이크 드럼 분진



[그림38] 은 에어로 분진을 날리는 모습이다. 엄청난 양의 분진이다.

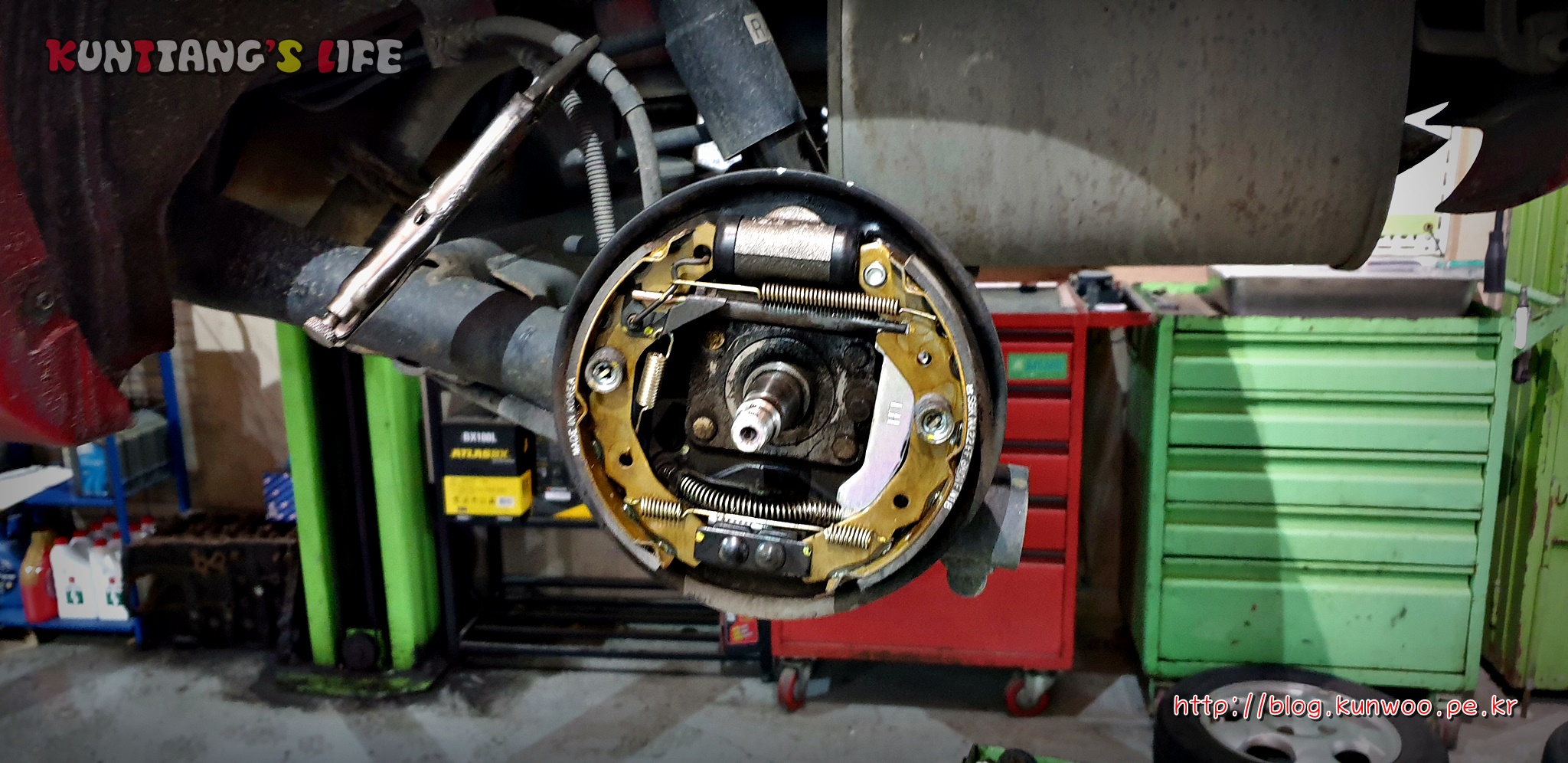

[그림39] 휠실린더, 브레이크 슈 교환



휠실린더는 터지진 않았지만, 예방차원에서 교환을 하였다. 오형제상사에서 올뉴마티즈 휠실린더로 검색하면 구입할 수 있다.

후 브레이크 역시 드럼을 탈거하게 되면 베어링을 교환해 주어야 한다. 후베어링 구입 정보 역시 공유한다.

후 허브베어링은 전 허브베어링과 다르게, 베어링 자체가 한쪽당 대/소 즉, 2종류가 조립된다.

후허브베어링(대) 30205
후허브베어링(소) 30204

양쪽 모두 교환하려면 각각 2개씩 구입하면 된다.

후 허브리데나는 한 쪽당 1개만 조립된다. 양쪽 모두 교환하려면 총 2개를 구입하면된다.

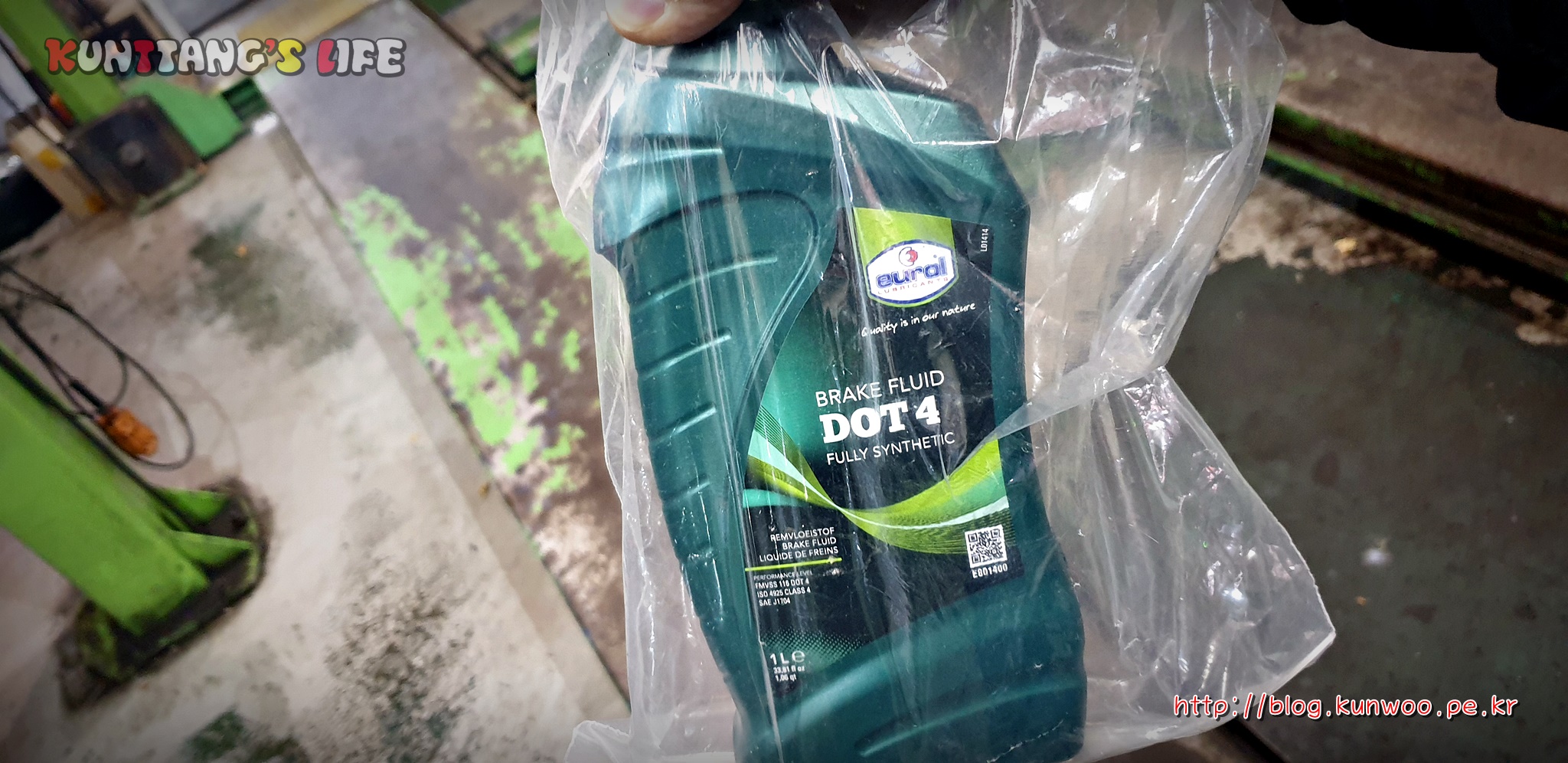

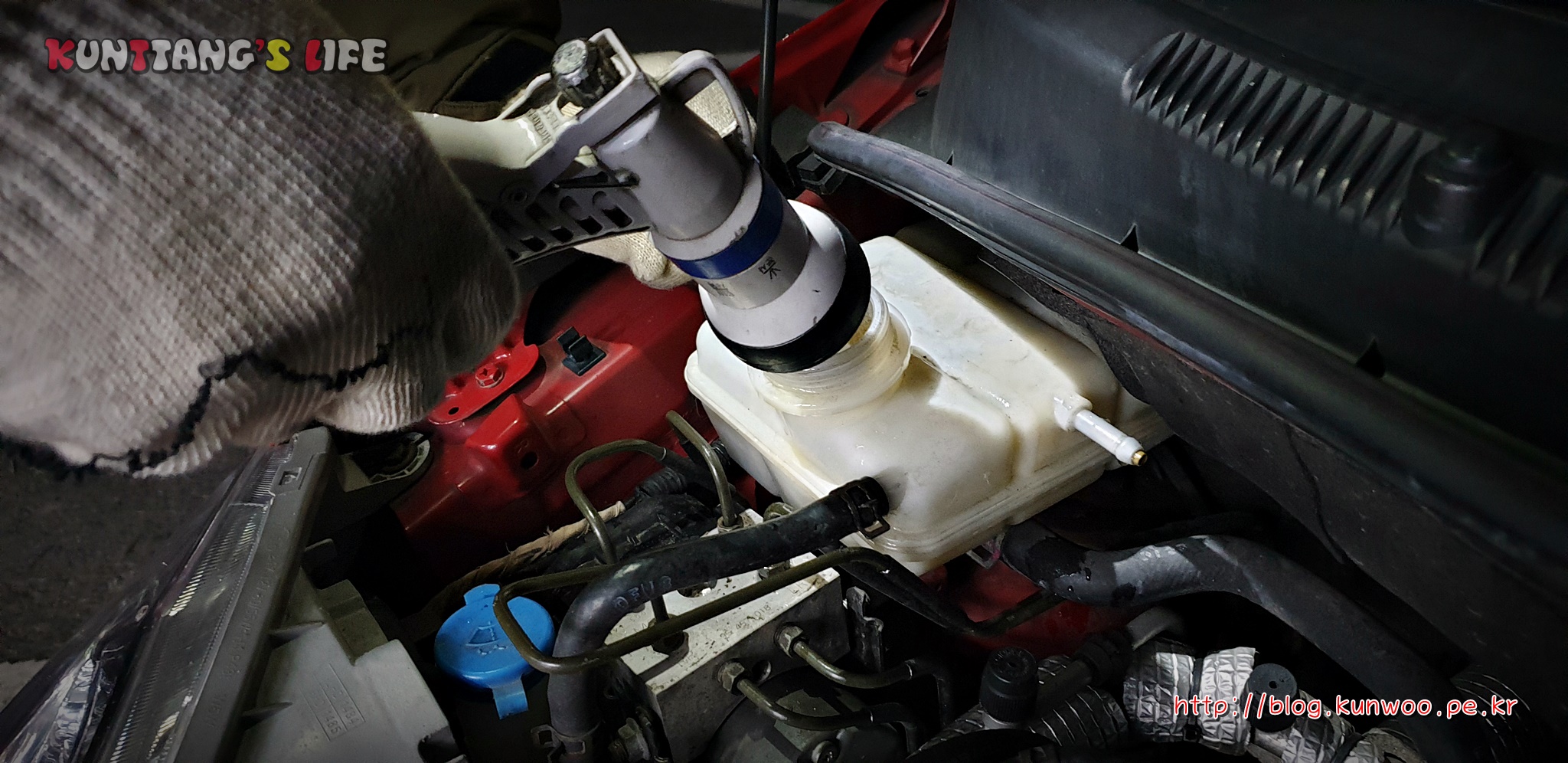

[그림40] 브레이크오일 DOT 4



브레이크 호스도 교환하고, 휠실린더도 교환하고, 캘리퍼도 교환 했으니, 브레이크 오일을 새로 주입한다. 브레이크 오일은 유롤사의 DOT4 로 선택하였다. 에어로 밀어주는 브레이크 오일교환 기계가 마티즈에 맞지 않아 필자가 브레이크를 직접 눌러 에어빼기 및 오일빼기 작업을 진행하였다.



08. 기타

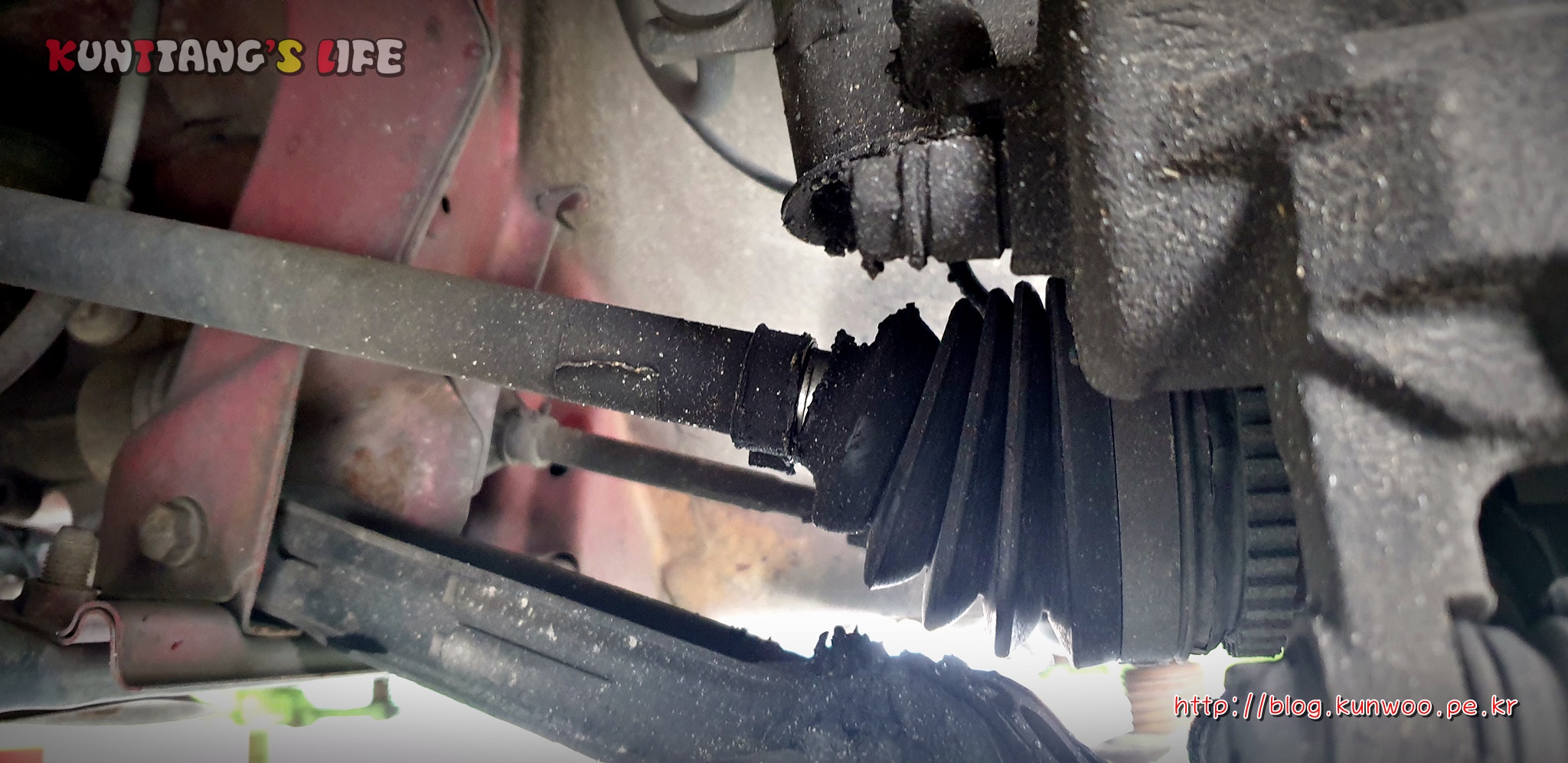

[그림41] 부츠가 손상된 운전석 등속 조인트



꼼꼼하게 문제가 있는 부분을 살펴보다가 운전석 등속조인트 부츠가 손상되어 구리스가 흘러나오는 것을 보게 되었다. 어짜피 조만간 하체 정비를 진행할 것이기에 그 때 진행하기로 한다.

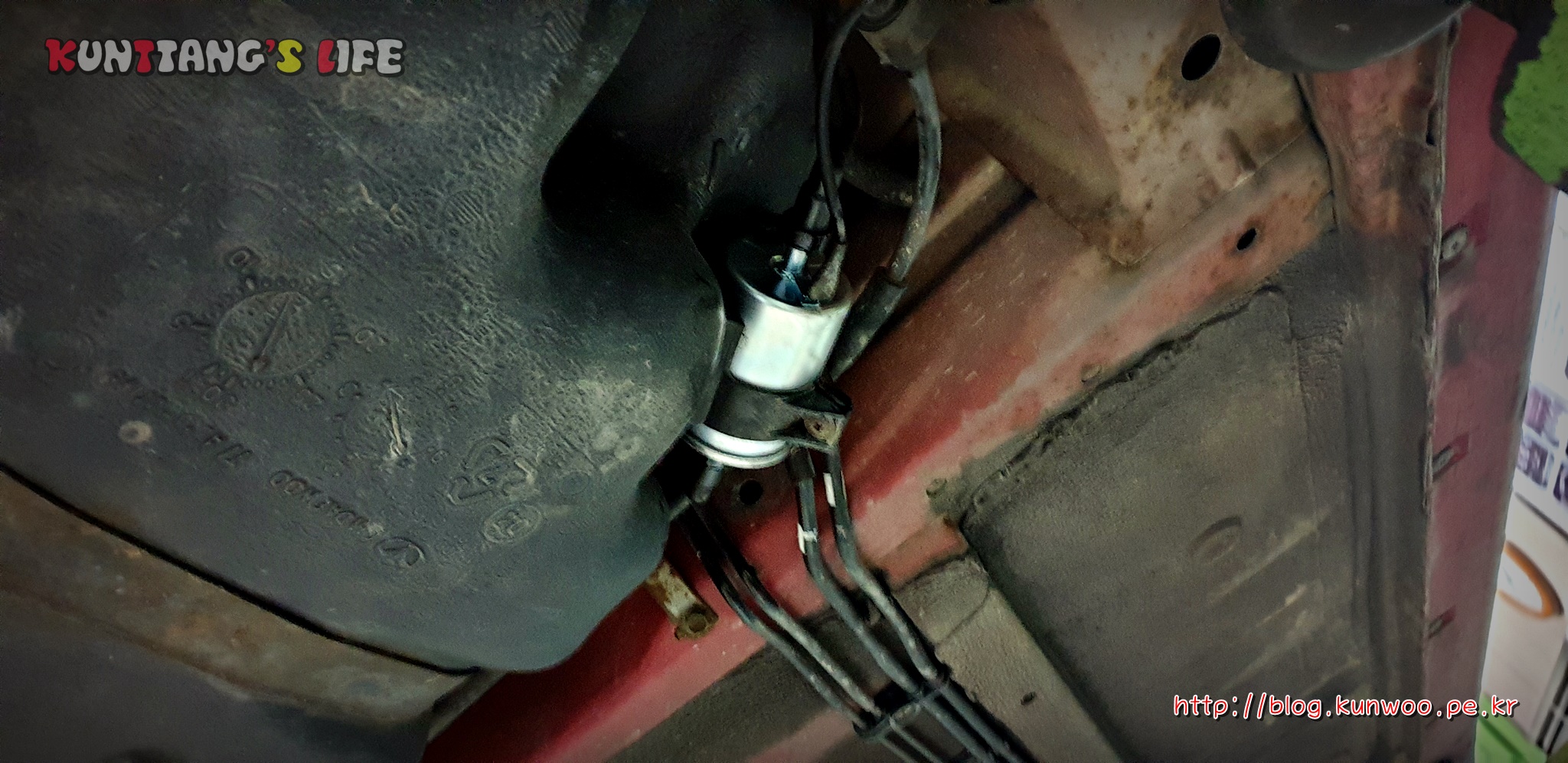

[그림42] 연료필터 교환



차가 오래되었으니, 연료필터 역시 교환을 해 주는 것이 좋다. 조수석 뒷 하단(연료통 있는 부분)에서 쉽게 교환 할 수 있다.(리프트만 있으면 작업성이 향상된다.)





09. 정리


생각보다 많은 정비를 진행하였다. 아침부터 밤까지 진행했으니, 시간당 공임으로 계산해보면 엄청난 금액이 발생했을 것이다.

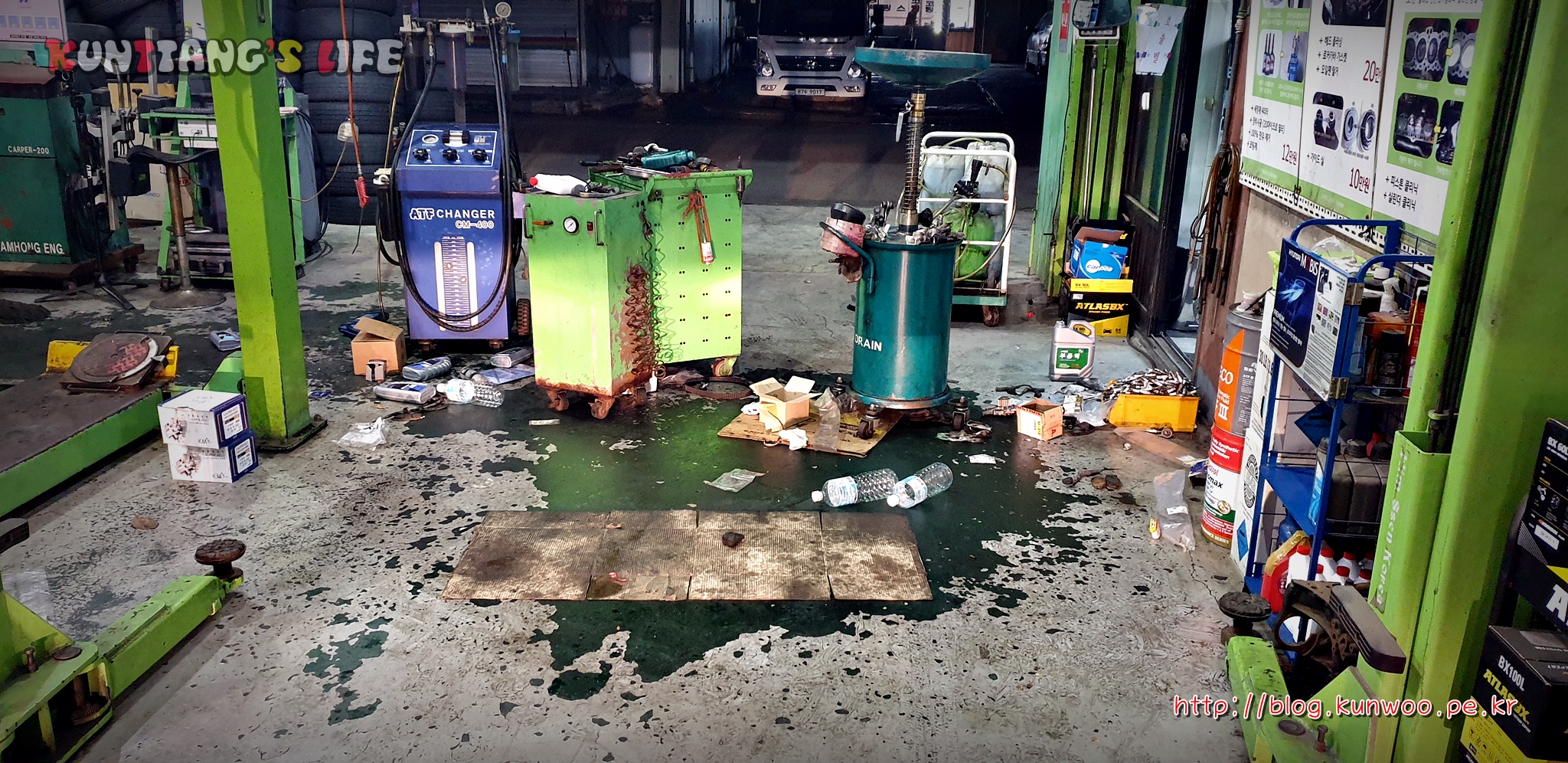

[그림43] 정비 완료 후 처참한 흔적



[그림43] 처럼 정비가 완료된 후 마치 전쟁터를 보는 느낌이었다. 남들은 필자에게 과잉정비라 하지만, 필자는 과잉정비가 아닌 예방정비라 생각한다.

어찌되었든, 오늘 정비는 깔끔하게 마무리가 되었다. 돈은 많이 썼지만 마음은 한결 편해진다.

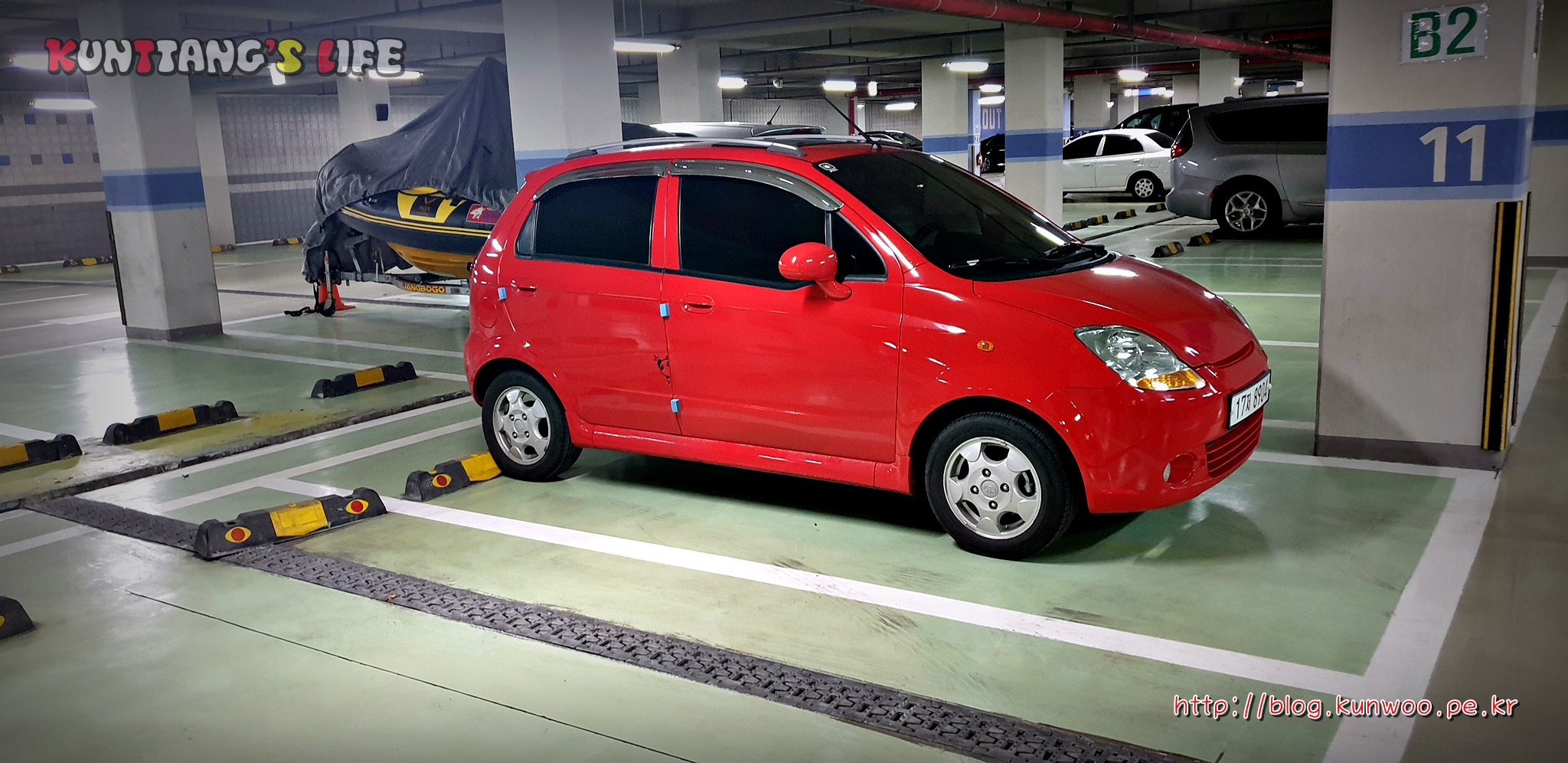

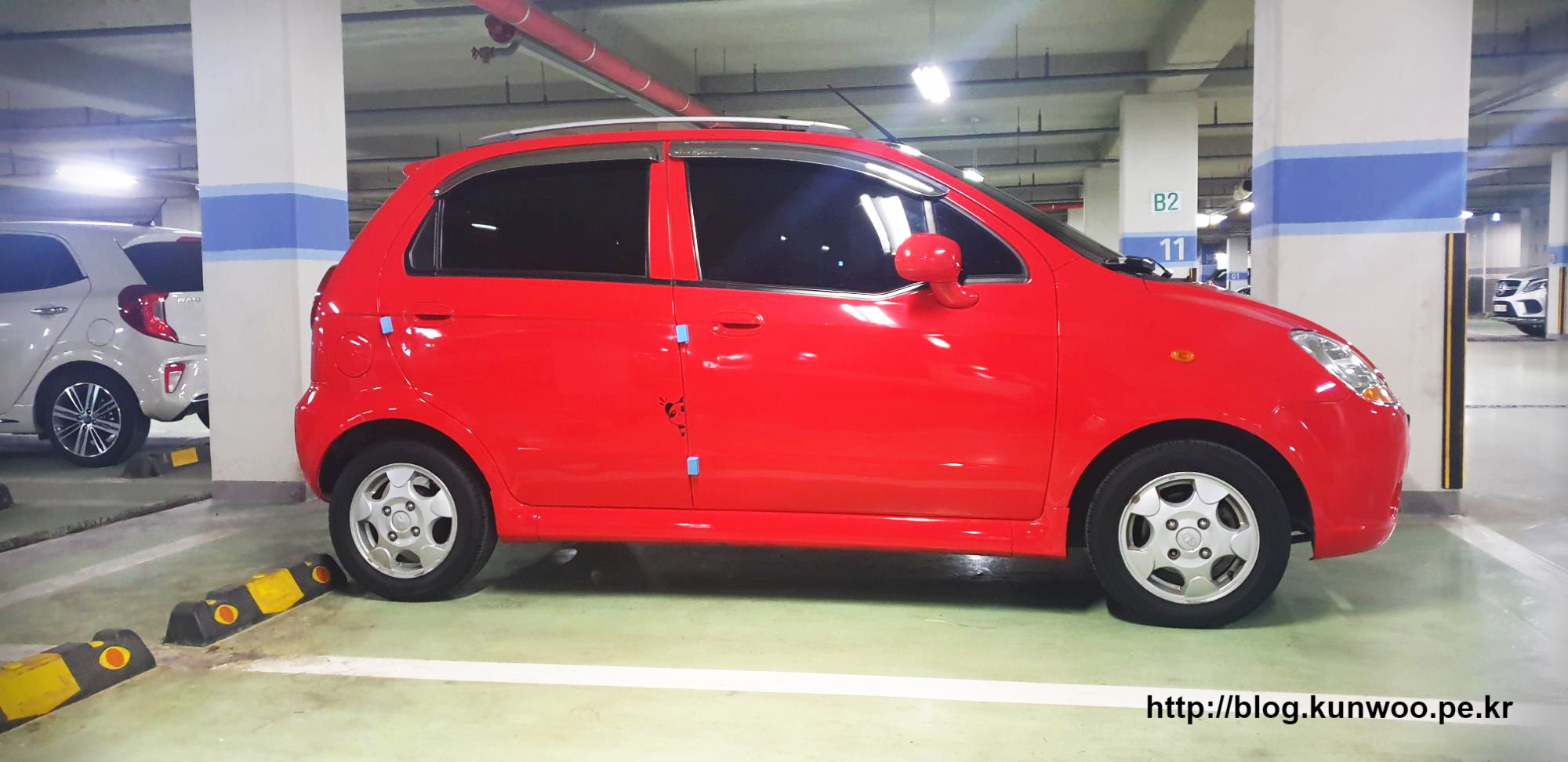

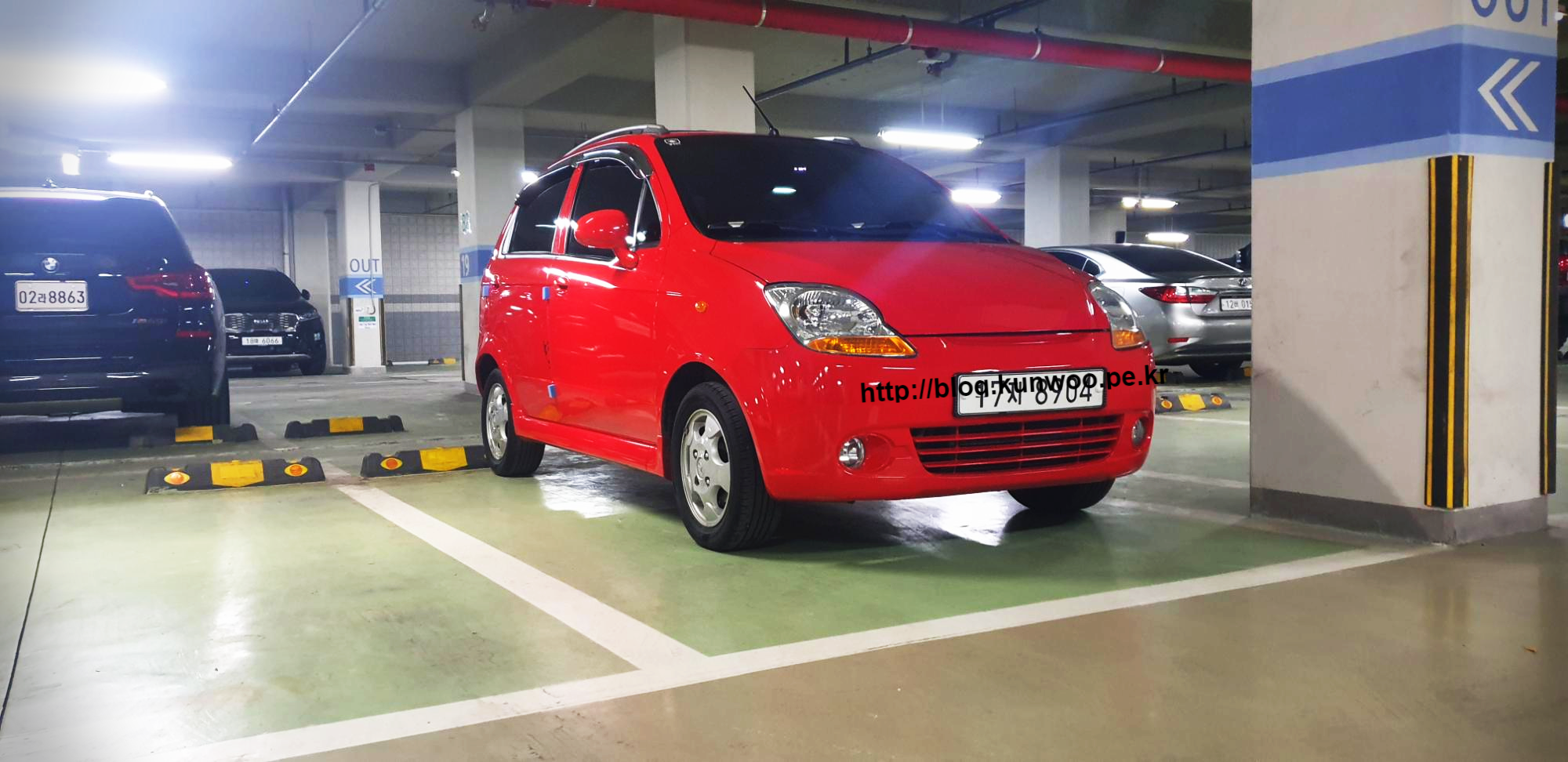

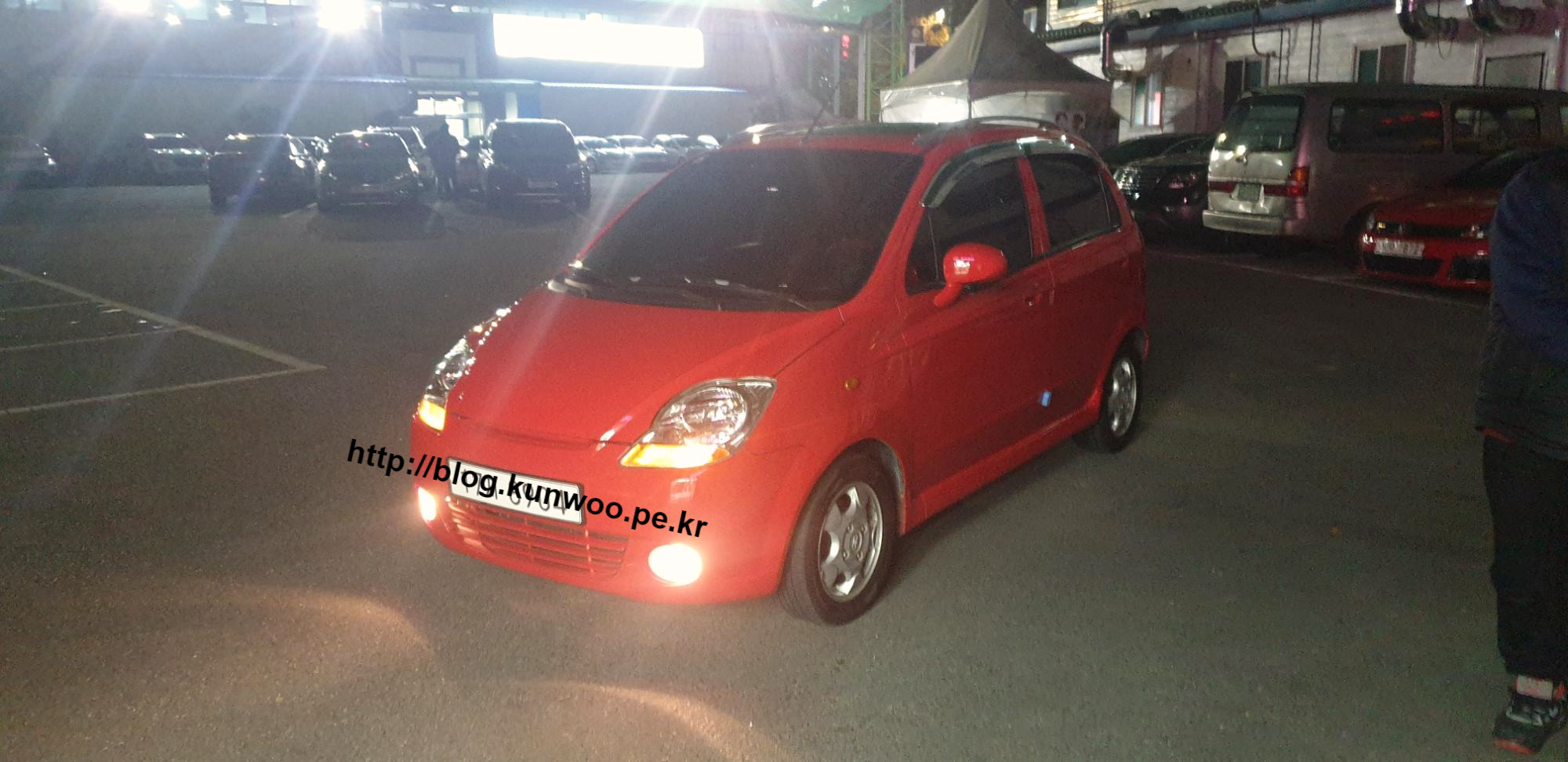

[그림44] 정비 완료된 마팅이



정비 완료된 마팅이를 타고 무사히 집에 도착 할 수 있었다.

일단, 전반적으로 필링이 좋아졌고 기본정비다보니 크게 와 닫는 것은 없지만 기분 상 새차가 된 느낌이다.



2019년 12월 11일
Kunttang

반응형
블로그 이미지

매깡

- 각종 문의는 메일로 해주세요. 메일: soriel01@nate.com

,
반응형

[그림1] 오스람 골드 H4 55W 헤드라이트



01. 헤드램프 LED 벌브 합법? 불법?


2019년 10월 14일자 국토교통부 보도자료에 따르면, '자동차 튜닝에 관한 규정'이 개정되어 10월 14일부터 시행 되었다고 밝히고 있다.

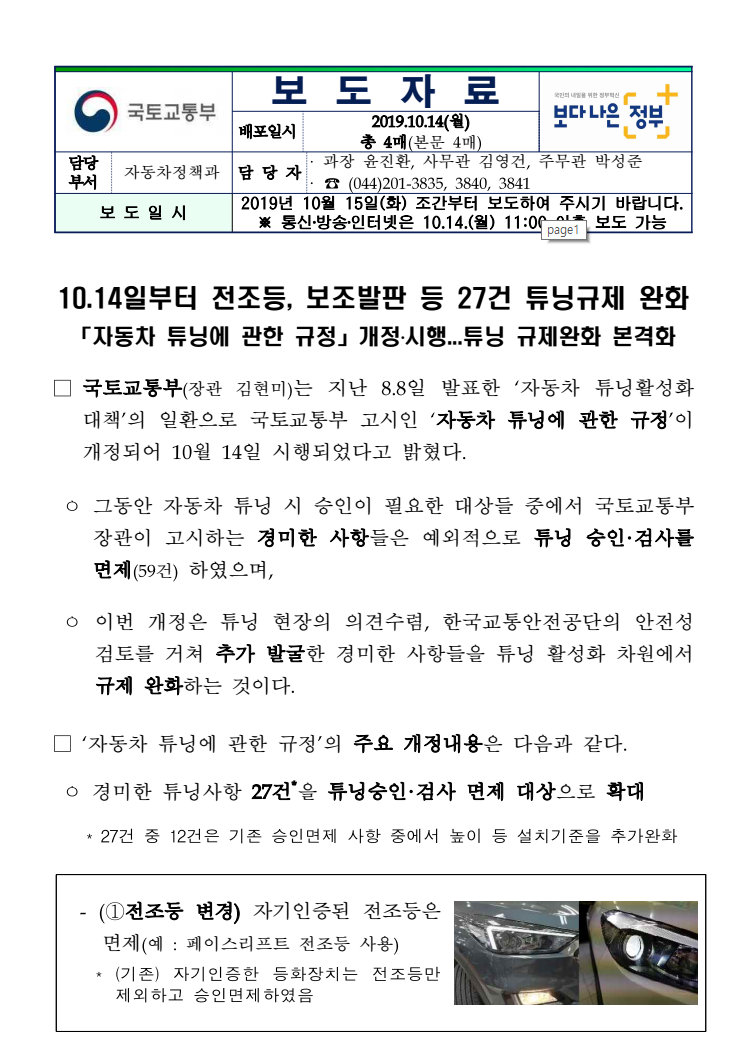

[그림2] 국토교통부 보도자료 1페이지





아주 반가운 소식이다. 솔직히 우리나라의 튜닝법규는 자동차에 대해 모르는 분들이 펜대굴려가며 만든 듯한 느낌이었다.(진짜 그렇게 만들었다는 의미가 아니다. 필자는 어떻게 만들어졌는지 잘 모른다.) 일단, 가장 화두가 된 부분이 전조등 변경 부분이다.

"자기인증된 전조등은 승인, 검사 면제 대상으로 확대한다." 즉, 순정품 개조는 승인/검사 면제가 되어 도면을 들고다니며 튜닝승인 및 검사를 받을 필요가 없어진 것이다. 그냥 구조변경 신청만 하면 될 것으로 보인다.

특히 2019년 8월 8일 국토교통부 보도자료에 따르면, "튜닝 인증부품 확대" 에 대한 부분이 눈에 들어온다.

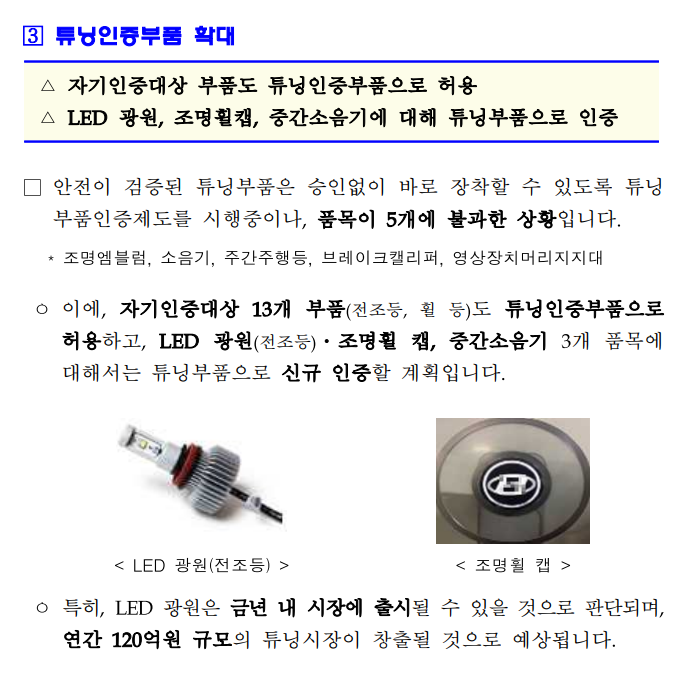

[그림3] 국토교통부 보도자료 중 튜닝인증부품 확대에 대한 내용



이 부분을 보고, 사람들은 LED 벌브가 합법이다 아니다를 논하기 시작했다. 내용을 충분하고 정확하게 읽어보지 않은채 LED 벌브가 자기인증대상에 신규 인증이 된다는 즉, "할로겐 -> LED 벌브로 변경하는 것은 합법이다" 라고 이해한 사람이 많다는 것이다.

결론적으로 정리를 하자면, 현재까지 애프터마켓 제품으로 판매되고 있는 헤드램프용 LED 벌브를 장착했을 경우 불법이다.

[그림3]의 보도자료 캡쳐 내용을 살펴보면, 첫 번째 줄에 "검증된 튜닝부품 = 승인없이 바로 장착할 수 있는 튜닝" 이란 내용이 있다. 이 보도자료는 현재 5개 뿐이 해당되지 않는 튜닝부품인증제도 품목을 법령을 수정하여, 13개의 품목으로 늘린다는 내용이다. 여기에 전조등용 LED 벌브가 포함되어 있는 것이다.

하지만, 현재까지는 부품인증제도를 통과한 LED 벌브를 판매하고 있지 않다. 그러니까 현 시점 이전에 LED 벌브를 장착한 사람들은 모두 불법을 저지르고 있다는 것이다.



02. 어쩔 수 없는 선택


필자는 지난 주 LED 벌브 상맺힘 문제로 헤드램프를 자가수리 한 적이 있다.

2019/11/18 - [03. 자동차/05my All New Matiz MT] - [AllNewMatiz] 헤드램프 수리(LED 벌브 상맺힘 문제)

그 때에는, 차를 구입한지 몇 일 안된 시점이었다. 그리고 집에 남는 H4 55w 규격의 할로겐 벌브가 있는 줄 알았다. 하지만, 집에있는 벌브의 규격은 H4 90w 였다. 그래서, 상대차량에 최대한 피해를 주지 않고, 필자의 밤운전을 위해 헤드램프 수리를 진행했던 것이다.

드디어 H4 55W 오스람 골드 벌브가 배송되었다. 오스람 골드 벌브는 코팅벌브이긴 하지만 순정벌브와 큰 차이가 없다. 일단, 55W 이고, 벌브 코팅 자체가 벌브 보호차원의 얇은 코팅이기 때문에 문제가 없다고 본다.



03. 꼬마자동차?


필자는 800cc의 엔진을 가진 혹은 1000cc의 엔진을 가진 경차에 대한 경험이 거의 없다. 차량이 작다보니 헤드램프 벌브를 교환하려해도 헤드램프 통을 탈거해야 한다. 물론 헤드램프 통을 탈거하지 않고 하는 방법도 있으나, 헤드램프 탈거가 작업하기에는 훨씬 편하다.(올뉴마티즈는 10mm 볼트 두개만 제거하면 쉽게 헤드램프 탈거를 할 수 있다.)

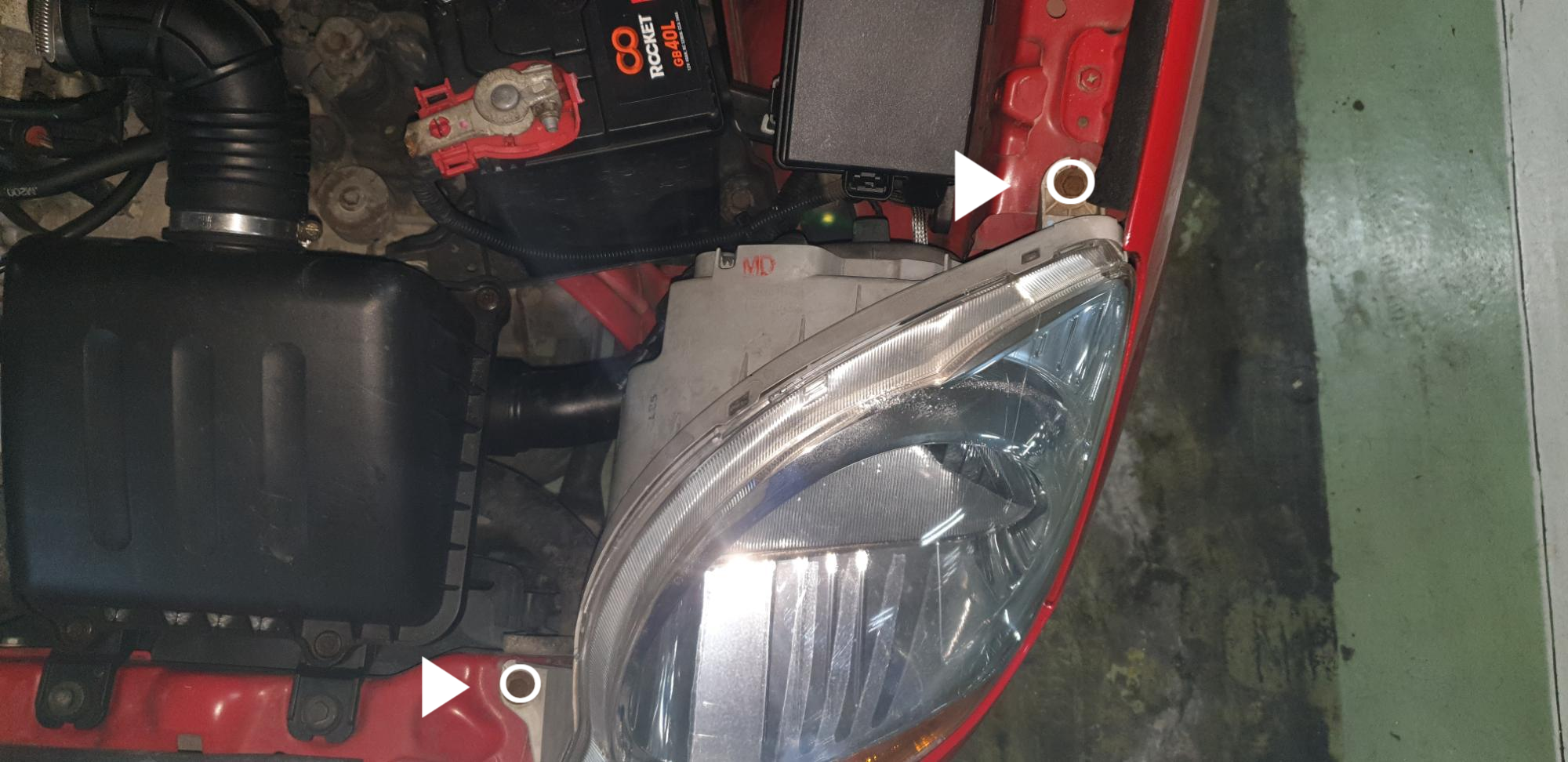

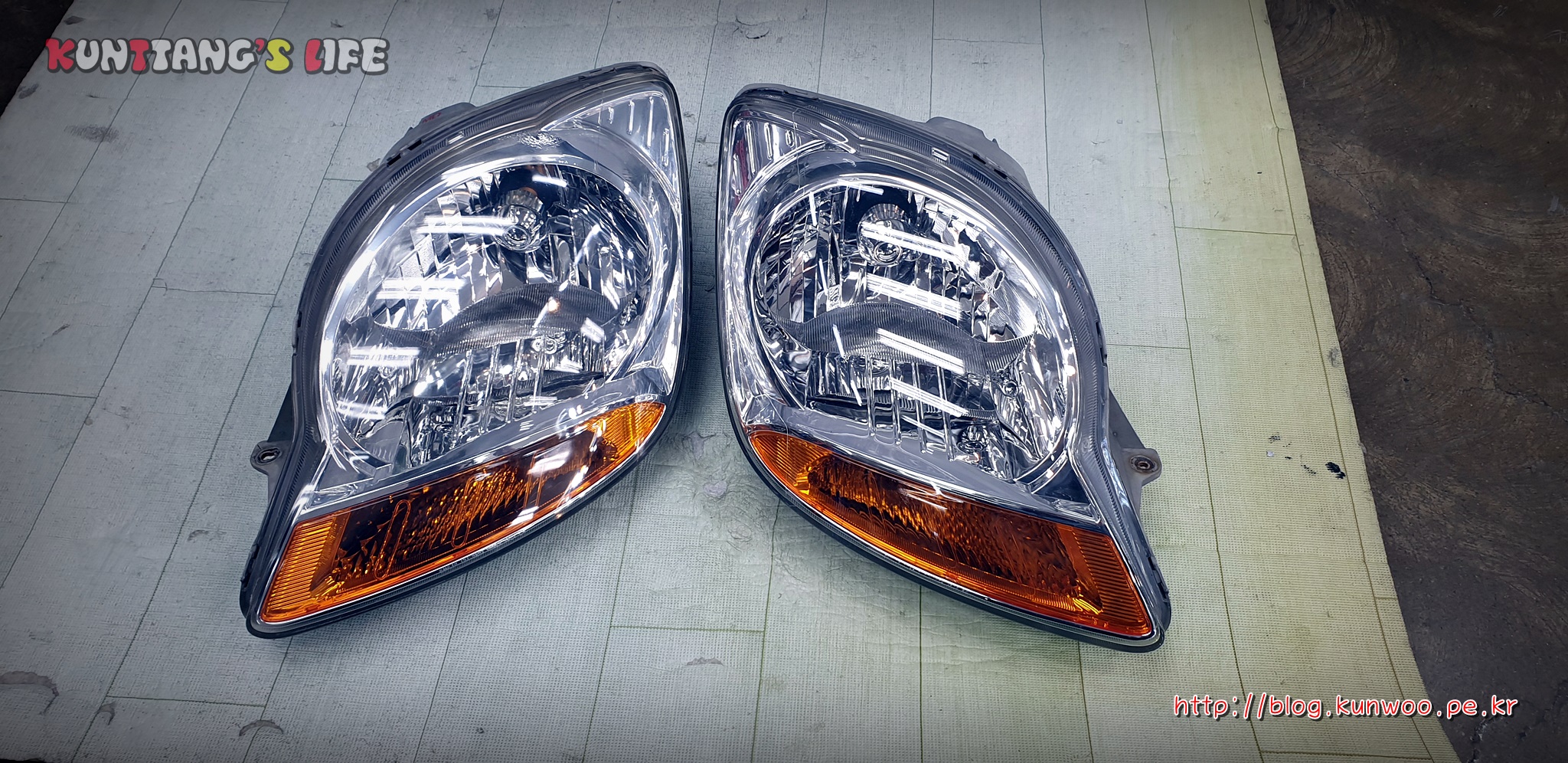

[그림4] 탈거된 헤드라이트



헤드램프 탈거 방법은 위 링크의 헤드램프 수리했던 내용을 참고하면 된다.



04. 벌브교환

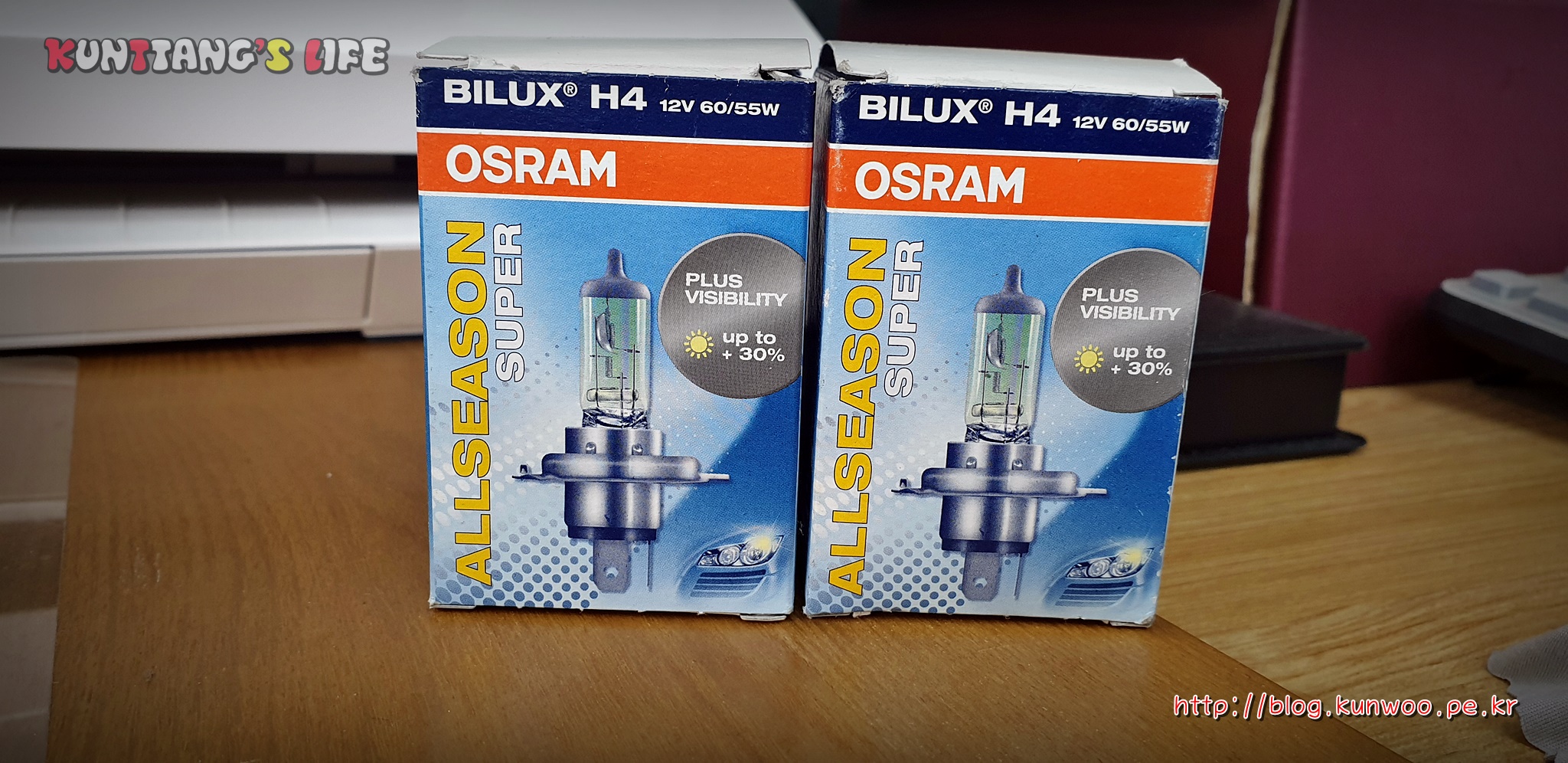

[그림5] 오스람 슈퍼(BILUX) H4 골드 55W



필자가 오스람 골드 벌브를 사용하기 시작한 2009년 대비 벌브가격이 두 배이상 올랐다. 벌브 두개를 구입하면 약 13,000원 정도 이다. 포장은 종이박스에 대충 포장되어있는 듯 하다. 포장은 이렇지만 성능은 괜찮다.

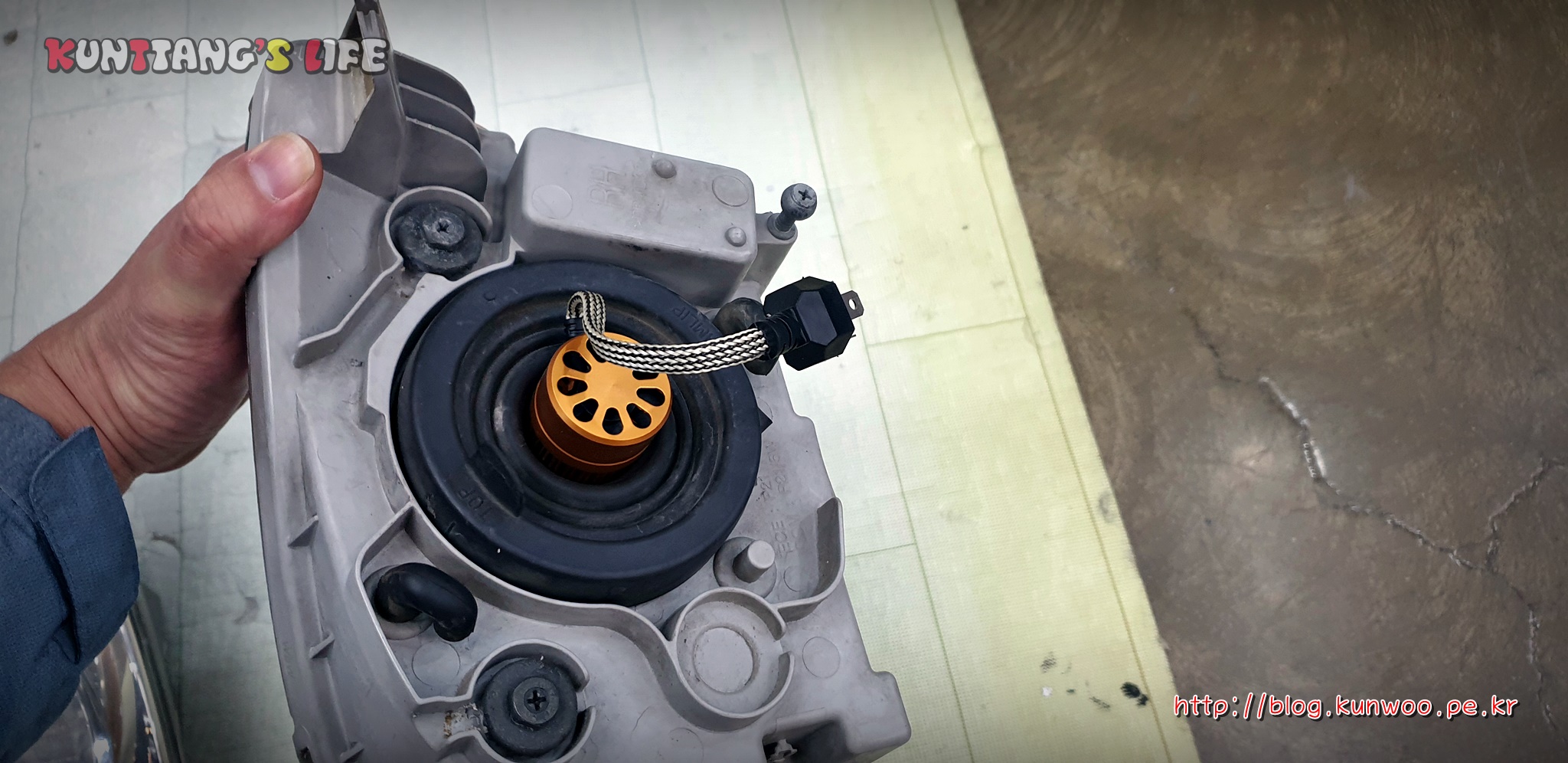

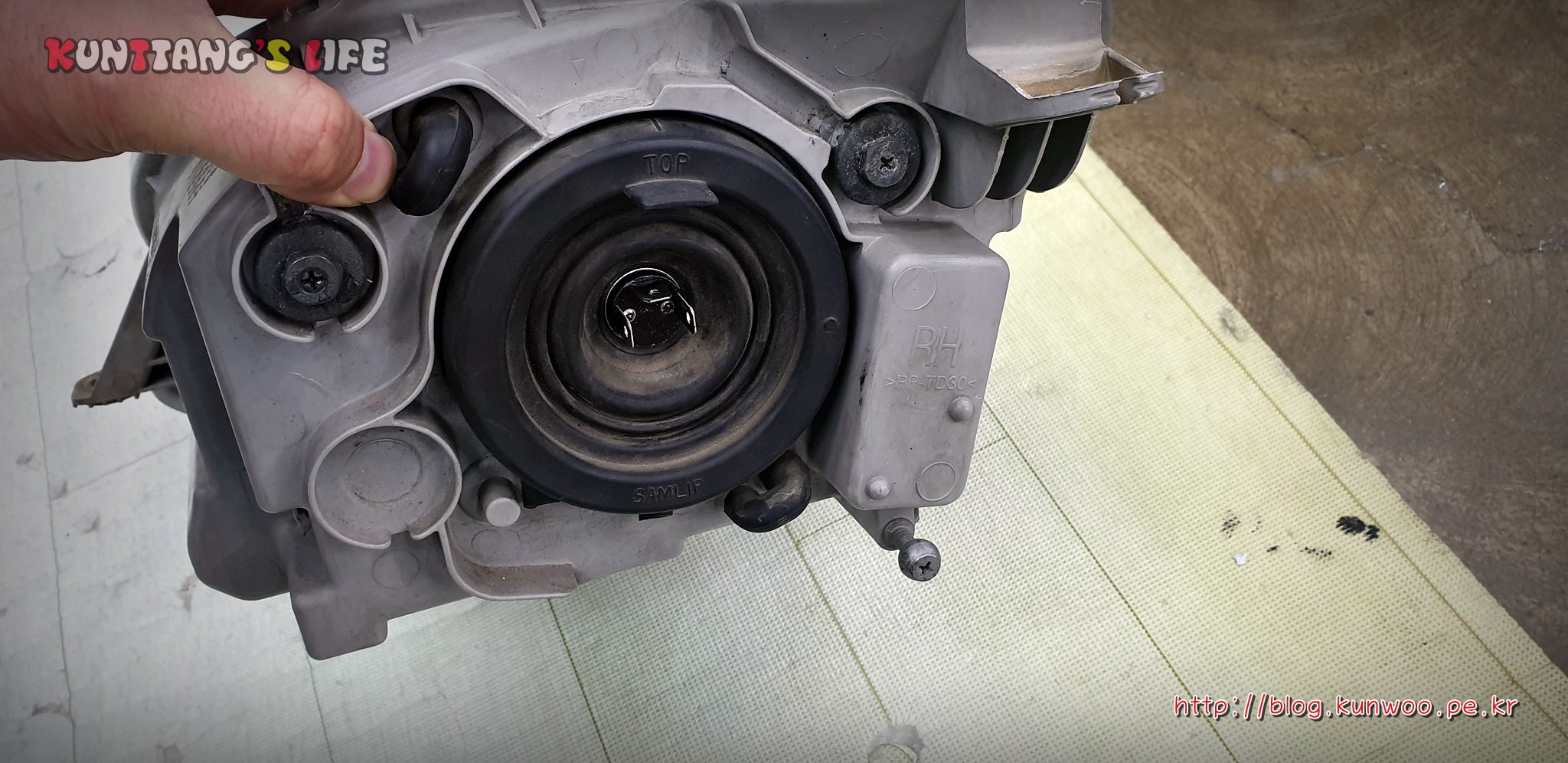

[그림6] 기존 LED 벌브가 장착되어 있는 헤드라이트의 뒷면



올뉴마티즈 헤드라이트의 뒷면[그림6]을 살펴보면, 고무캡을 볼 수 있다. 더스트캡이라는 명칭으로 헤드라이트 내부로 들어가는 먼지 및 수분 유입을 막아주는 역할의 캡이다.

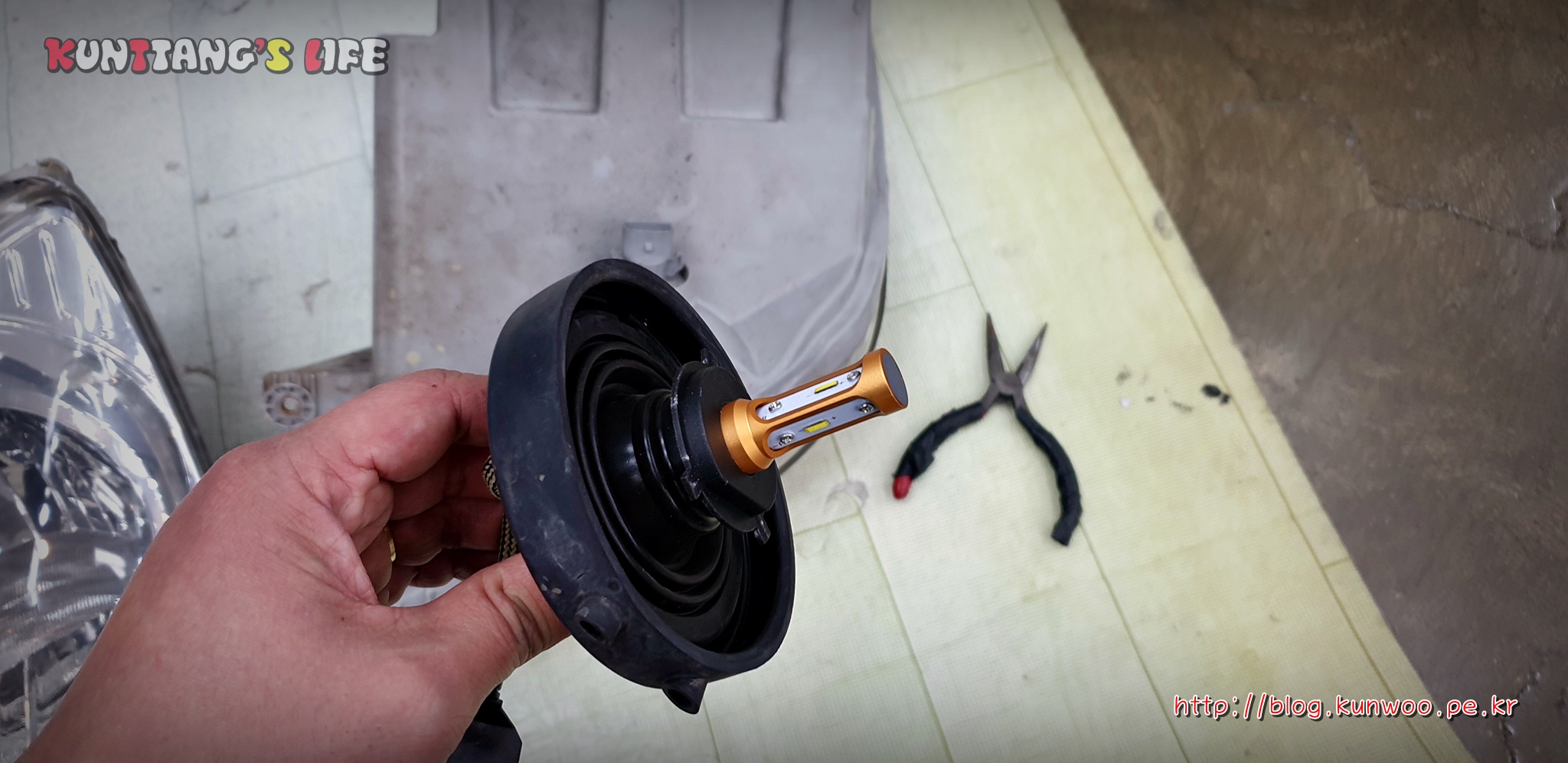

[그림7] 탈거한 기존 LED 벌브



LED벌브를 헤드라이트에서 분리 하였다. LED 벌브는 할로겐 벌브 대비 빛이 강하지만, 고르게 퍼지지 못하는 태생적 한계가 있다. 그래서 필자가 더더욱 싫어하는 것이다. LED 벌브의 경우 바닥에 깔린 광원을 보면 깔끔하지가 못하다.

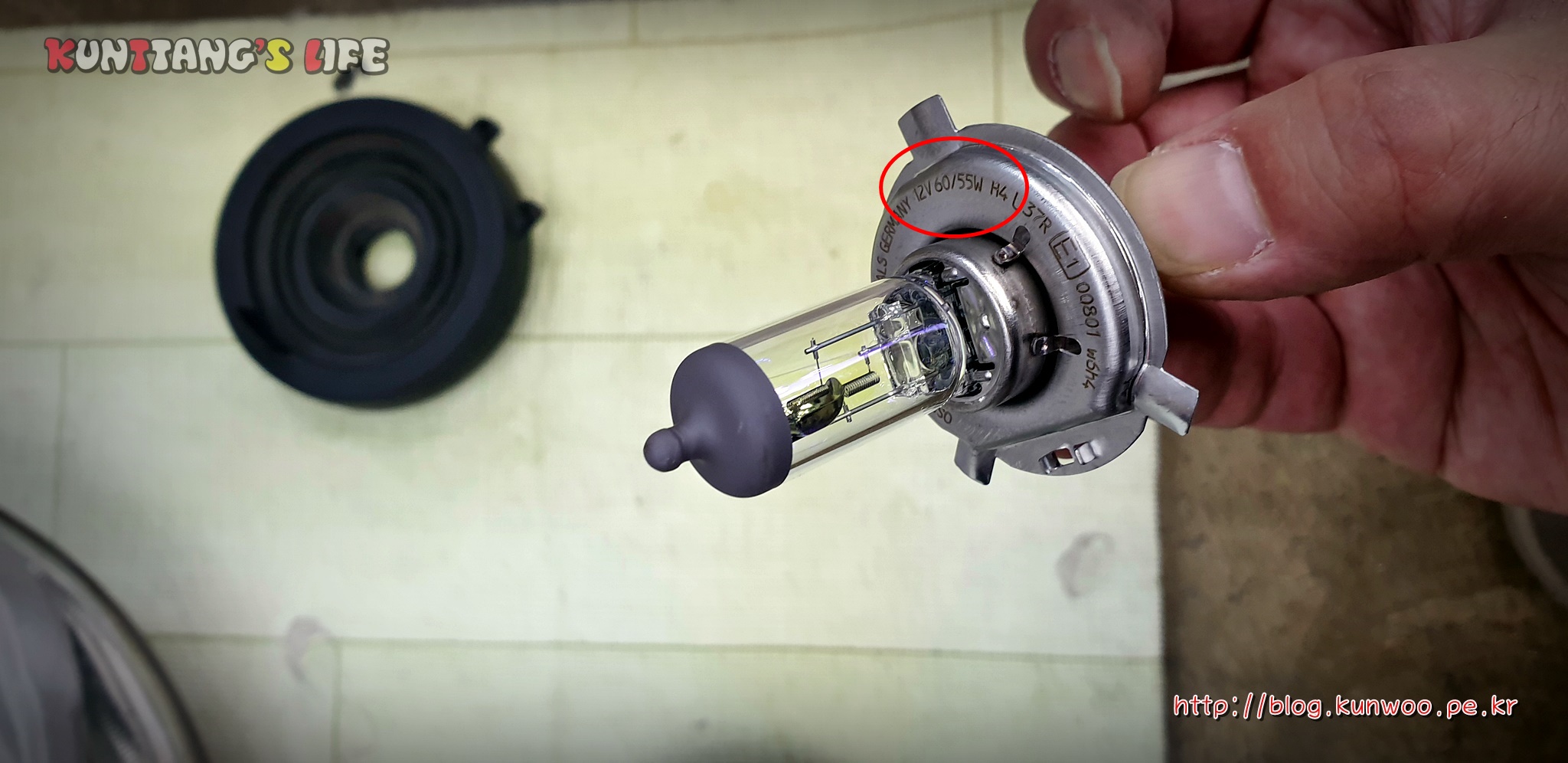

[그림8] 오스람 골드(슈퍼 BILUX H4)의 스펙



대부분의 헤드라이트용 벌브에는 [그림8]과 같이 벌브의 스펙이 표기되어있다. 벌브를 구입할 때에는 벌브의 표기를 잘 확인해야 한다. 90W 이상의 벌브를 사용하게 되면 발열로 인해 배선이 녹거나 헤드라이트 커버에 백내장이 오게 될 수도 있으니, 조심해야한다.

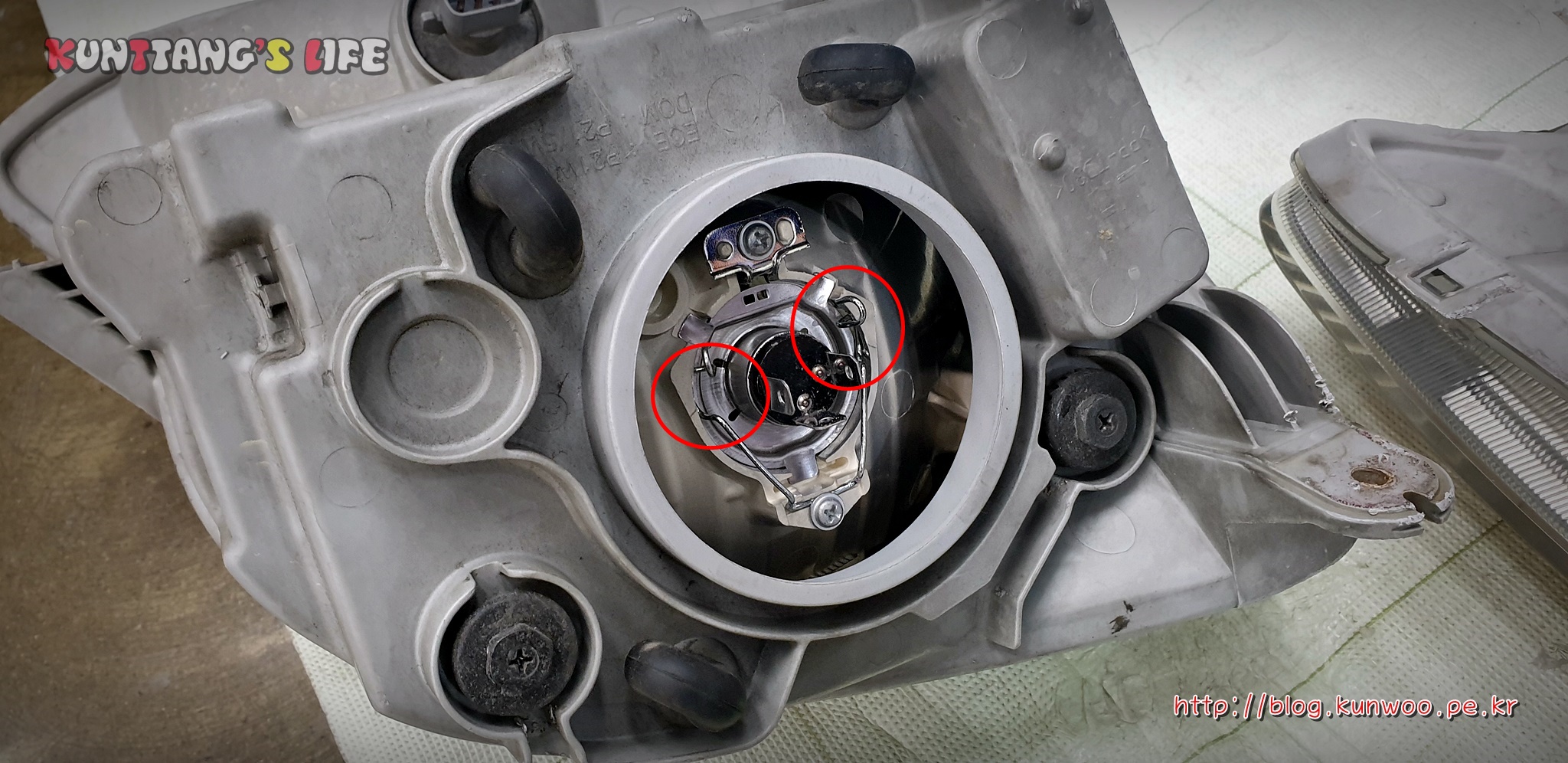

[그림9] 오스람 벌브 안착



[그림9]와 같이 벌브의 다리를 헤드라이트의 홈에 맞게 잘 장착해 주고, [그림9]의 빨간색 원형으로 표시해놓은 부분을 손으로 살짝 구부려 안쪽으로 밀착시킨다.

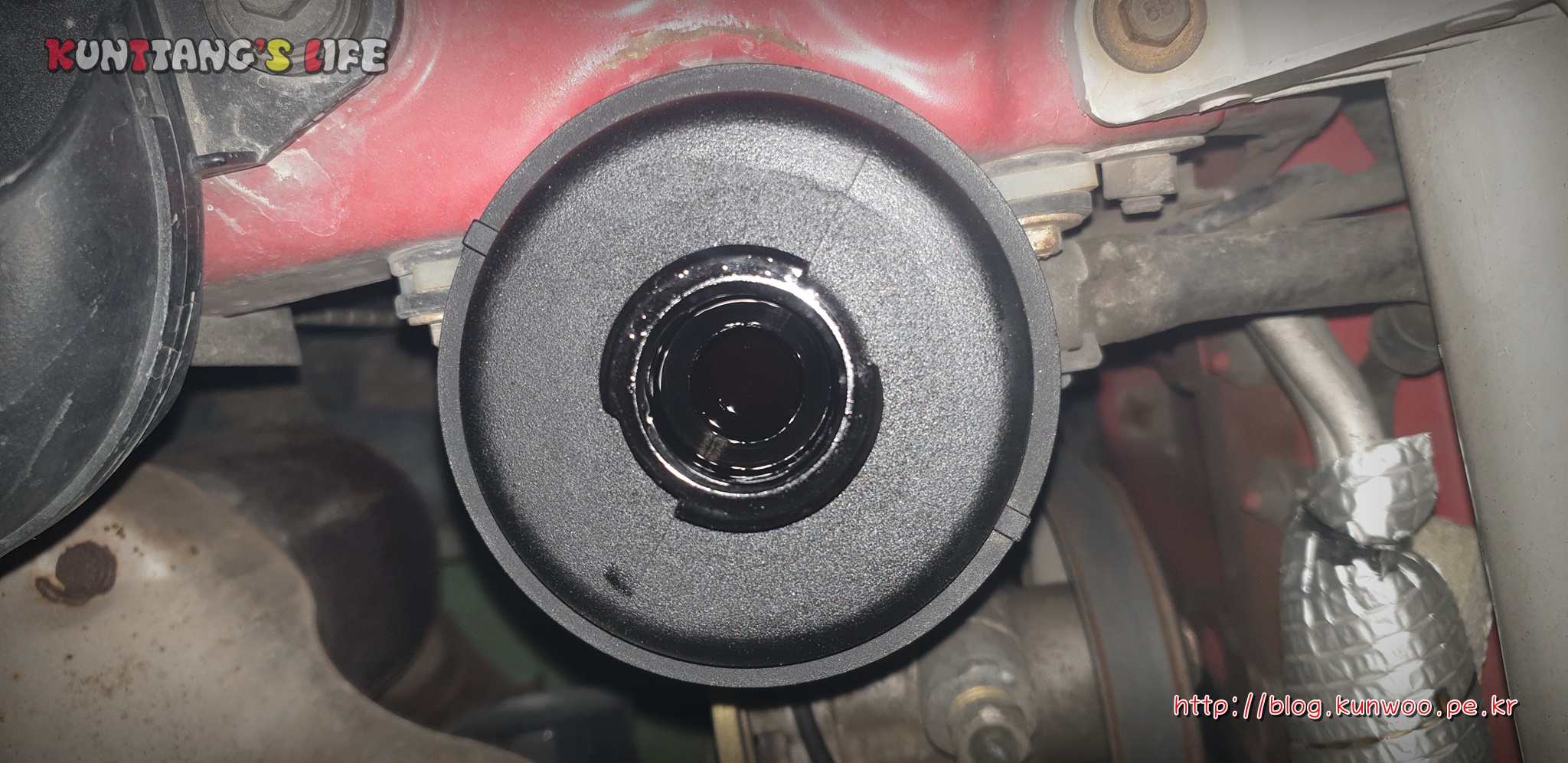

[그림10] 더스트캡 조립



[그림10]과 같이 더스트캡을 조립하면 끝난다. 더스트캡은 빡빡하게 들어가야만 장착이 잘 된 것이다. 더스트캡은 꼭 잘 장착해야 한다. 장착이 잘못되면 엄청난 습기와 먼지가 유입되어 헤드라이트 내부가 오염될 것이다.

조립은 분해의 반대이니 잘 조립하면 된다.





05. 조사각 조절

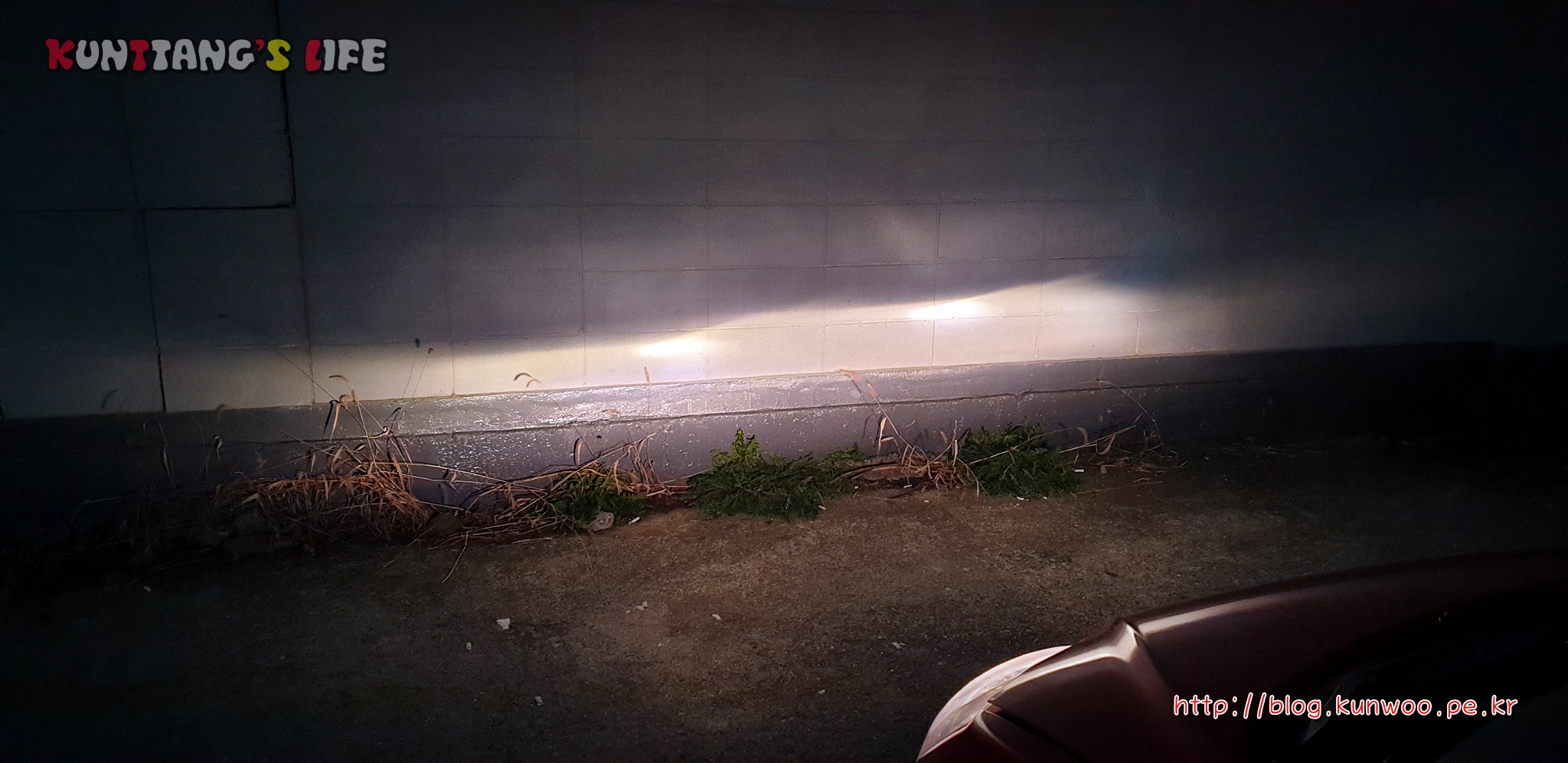

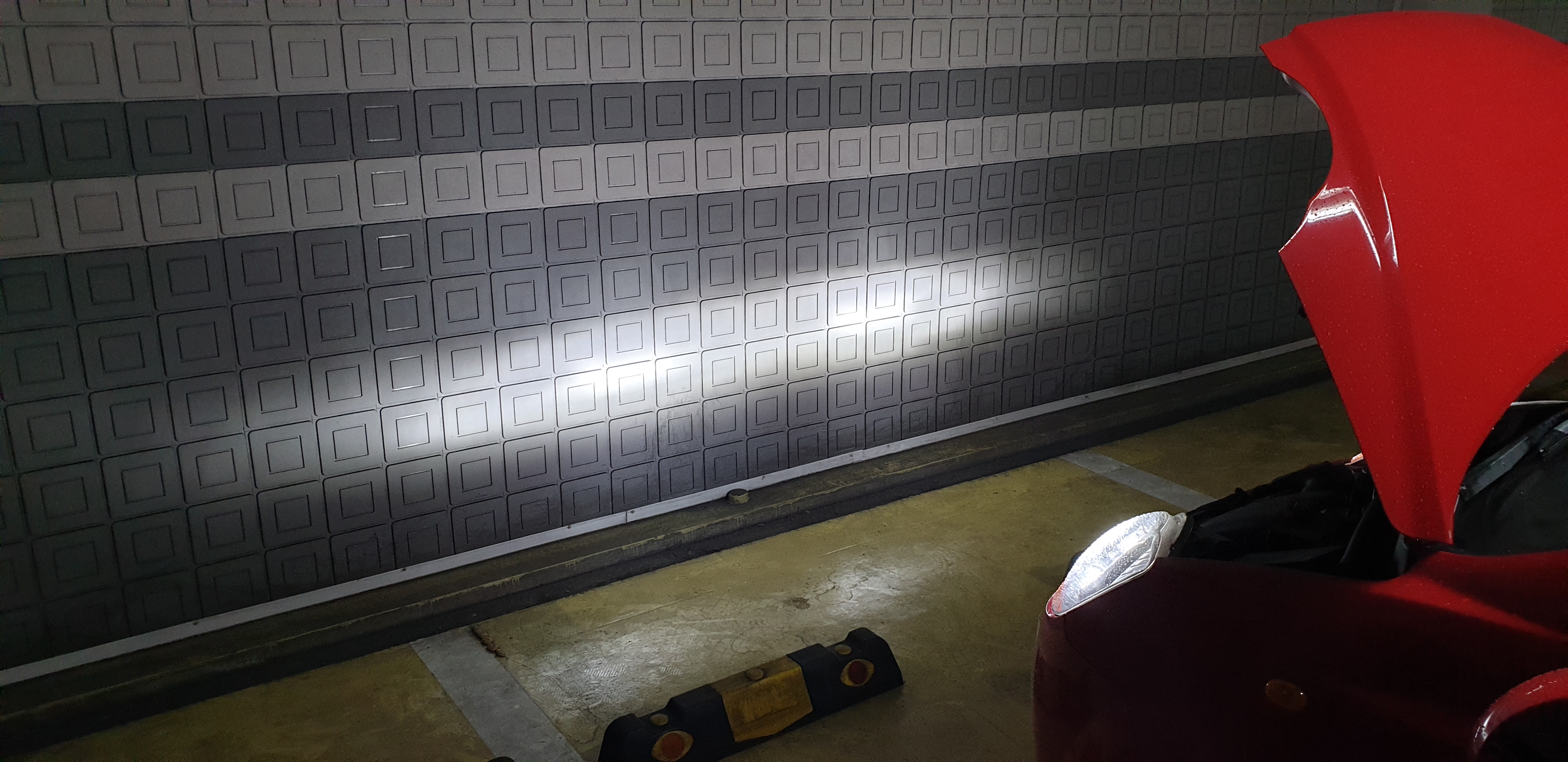

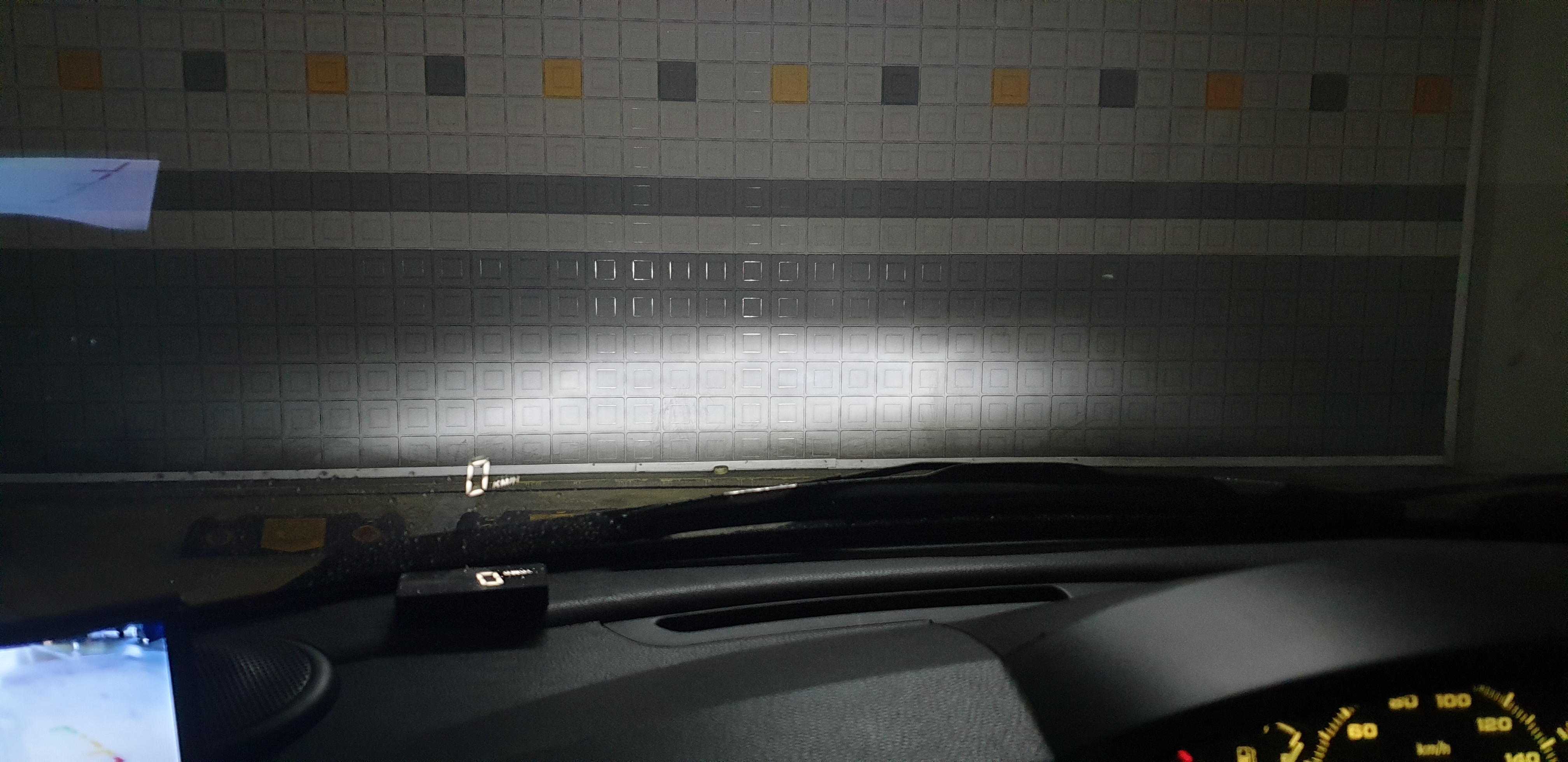

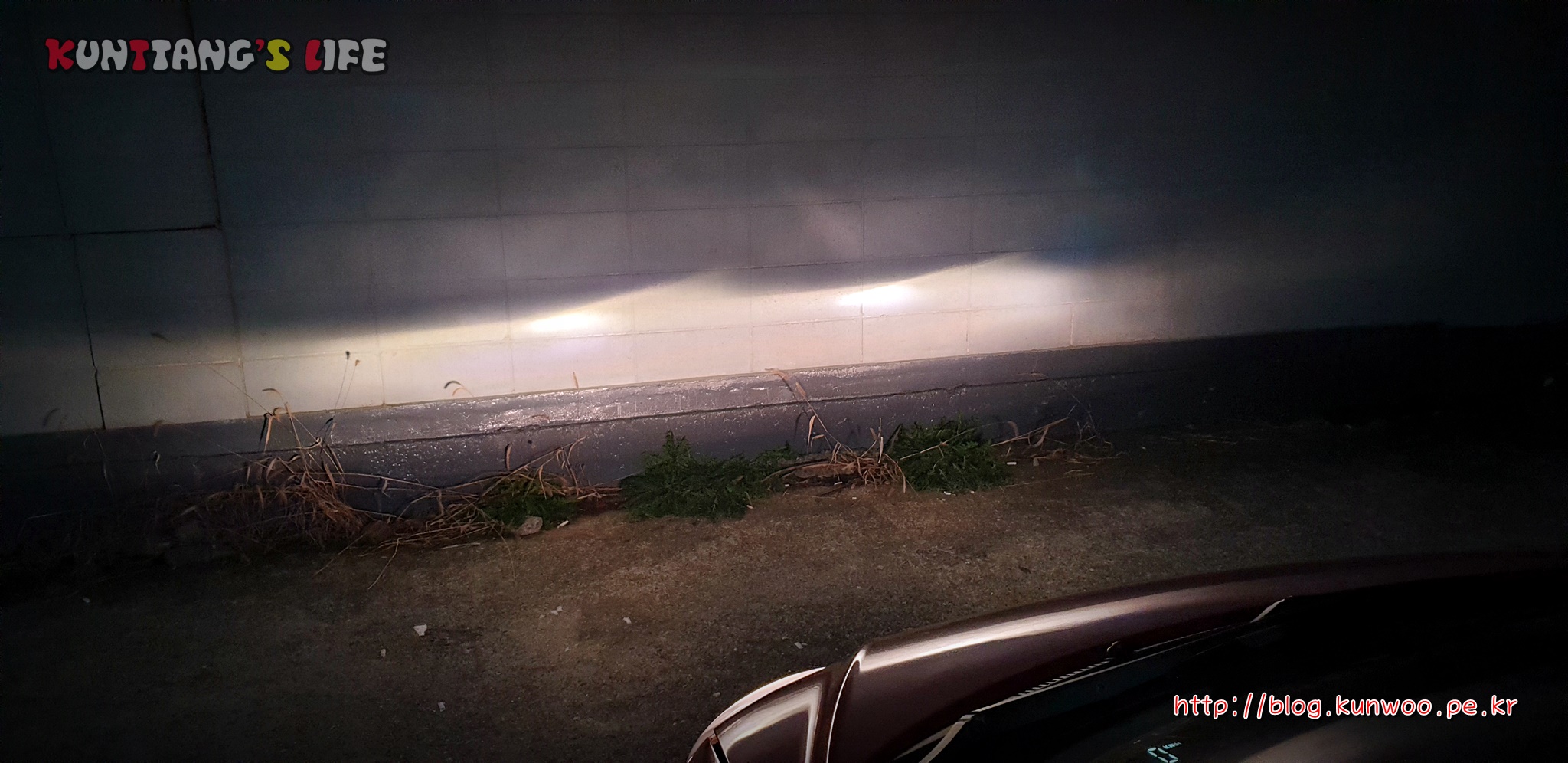

[그림11] 조사각 조절 전의 레벨



2019/11/18 - [03. 자동차/05my All New Matiz MT] - [AllNewMatiz] 헤드램프 수리(LED 벌브 상맺힘 문제)



지난 포스팅에서 이미 LED 벌브를 정상 장착하고, 전 차주가 엉망으로 만들어 놓았던 조사각을 어느정도 정상화 시켰다. 이번에 할로겐 벌브로 변경하면서 조사각을 다시 조절한다.

[그림11]을 확인해 보면 조사각이 많이 낮은 것을 볼 수 있다. 일단, 다른사람에게 피해주지 않을만큼만 조사각을 올려준다.



[그림12] 조사각 조절 완료



[그림 12]는 조사각을 높이고, 운전석 헤드라이트는 운전석쪽으로, 조수석 헤드라이트는 조수석 쪽으로 조절하여 어느정도 불편하지 않을만큼만 작업이 되었다.



06. 마무리


튜닝의 끝은 순정이다. 헤드라이트에 LED 벌브만 바꿔준다고 순정 차량에 포함되어 있는 LED 헤드라이트 옵션을 절대 따라갈 수가 없다.

특히 이번과 같이 LED 벌브를 잘못장착하여, 조사각이 잘 맞는(전 차주 혹은 전전 차주) 헤드램프를 억지로 LED벌브에 맞게 조절하는 것은 정말 비추이다.

사진으로는 딱 두 장뿐이 없지만, 조사각 조절에 상당히 많은 시간을 투자했다.

어설픈 튜닝으로 차를 망치지 말고 될 수 있으면 순정 그 상태로 깨끗하게 관리하는 것도 나쁘지 않다.









2019년 11월 28일
Kunttang.





반응형
블로그 이미지

매깡

- 각종 문의는 메일로 해주세요. 메일: soriel01@nate.com

,
반응형

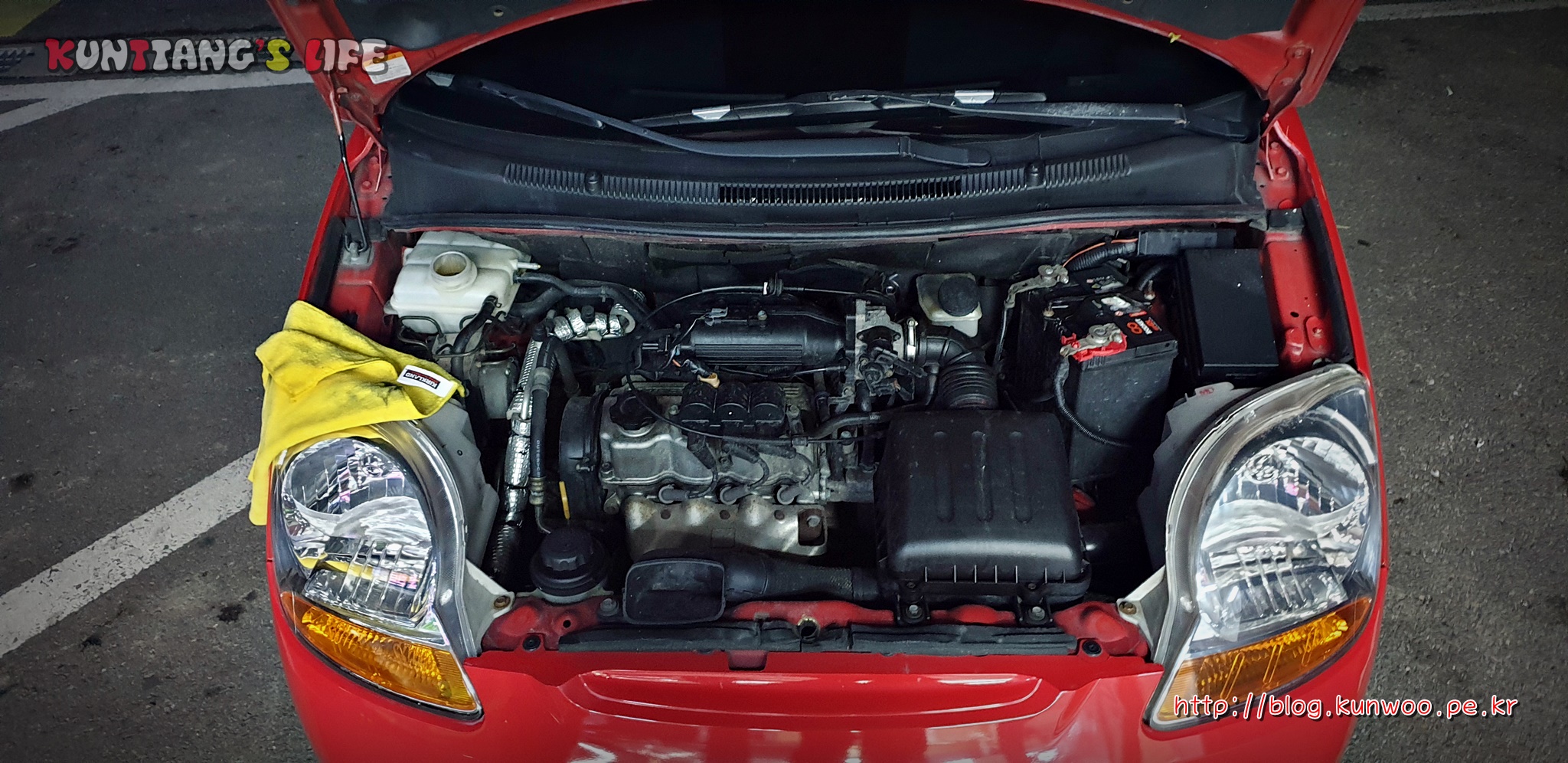

[그림1] 올뉴마티즈 부동액 교환 DIY



01. 예방정비? 과잉정비?


자동차가 꼭 고장이 발생해야만 정비소에 들어가야하는 것일까? 우리는 자동차 매뉴얼에 표시된 소모품 교환 주기를 정확하게 알고 있을까?

필자는 자동차를 아끼는 편이다. 과도하게 튜닝을 하며 아끼는 스타일이 아니고, 순정 그 자체로 즐기는 스타일이다. 튜닝이라는 것은 어렸을 때, 많이 해봤기 때문에 그리고 요즘 자동차들은 너무 잘 나오기에 튜닝이란 것을 할 필요성을 크게 느끼지 못한다.

필자가 소유한 모든 물건들은 아끼며 오래오래 사용한다. 고등학생 시절 어머니께서 어린이날 선물로 사주신 카시오 데이터뱅크 시계를 아직까지도 소유하고 있으니... 심지어 고장도안나고, 요즘은 차고다니진 않지만 시계 배터리가 떨어지면 시계방 가서 배터리를 교환해 주곤 한다.

그 만큼 물건을 관리해주고 아끼면서 사용하면 오래오래 사용할 수 있다는 것이다. 자동차도 마찮가지이다. 한두푼 하는 물건이 아니기에 더더욱 신경써서 관리를 해 준다.

즉, 필자가 하는 정비는 과잉정비로 보이지만, 예방정비 쪽이 더 가깝다.

2019/11/20 - [03. 자동차/05my All New Matiz MT] - [AllNewMatiz] 엔진오일 부족 그리고 임시정비

지난 20일 냉간시 엔진소리가 이상하여 오일을 보충한적이 있다. 중고차를 구입해 오면서 가장 기본적인 케미컬류의 상태를 확인하지 않아 발생했던 문제에 대한 포스팅이었다. 그때, 부동액 상태 역시 좋지 않은 것을 알게 되었다.

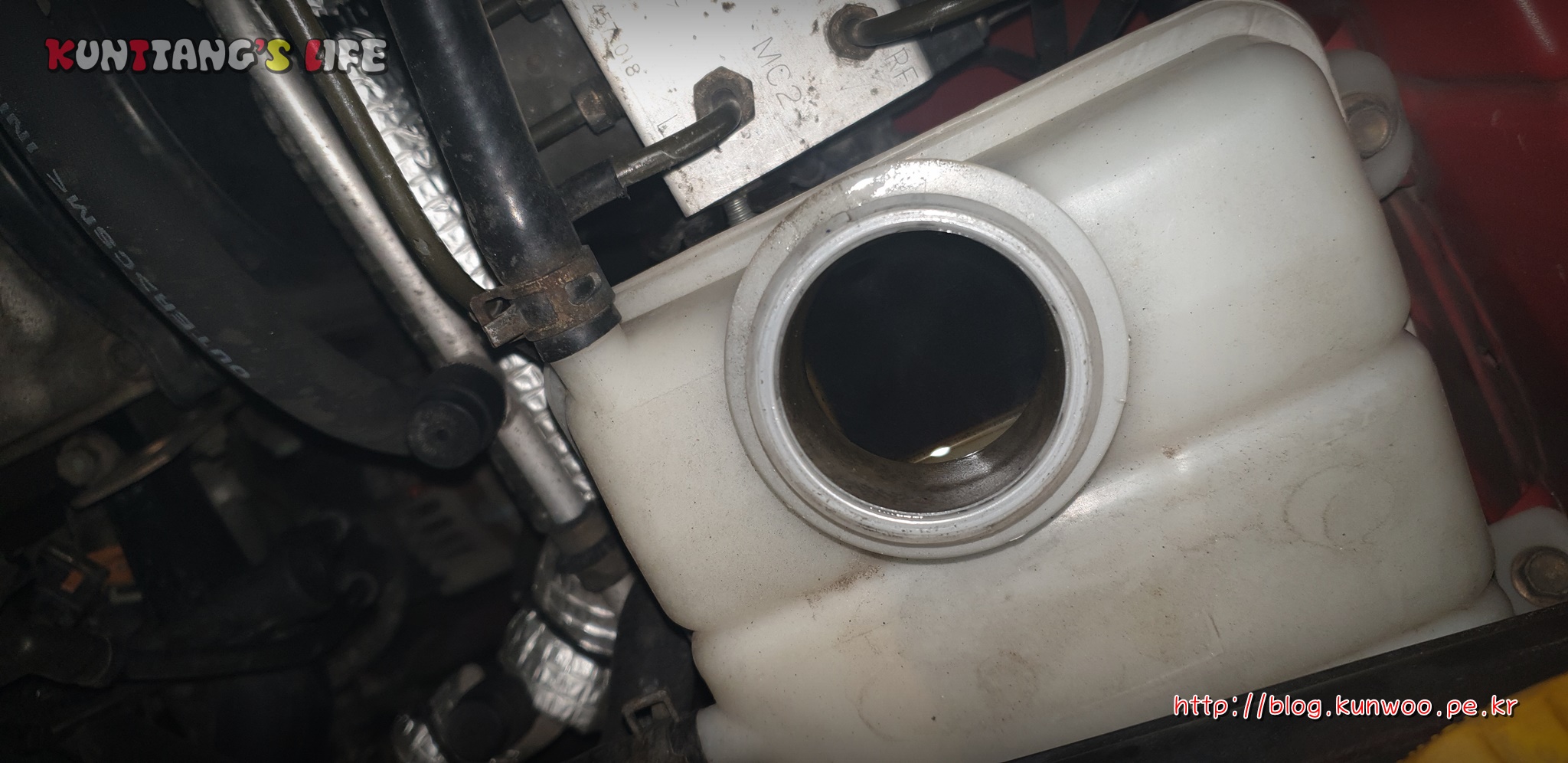

[그림2] 올뉴마티즈의 부동액 상태



한 달이내로 기본정비를 정비소에서 진행할 예정이어서 그 때, 함께 진행하려 했지만 부동액 상태 때문에 일이 손에 잡히지가 않았다. 그래서 직접 교환하기로 하였다.

마티즈 부동액 교환 방법은 다른 차량에 비해 크게 어려운 것이 없기에 폐부동액만 처리할 수 있다면 직접해도 크게 문제가 될 것이 없었다.

필자는 폐유 보관을 할 수 있는 드럼통을 사용할 수 있어, 가끔 차량의 케미컬을 직접 교환하기도 한다.



[그림3] 폐유 보관을 위한 드럼통





02. 준비물


크게 준비할 것이 없지만, 올뉴마티즈의 부동액을 교환하기 위해서는 필수적으로 필요한 준비물을 공유해 보도록 한다.



1. 부동액 3L (2L 도 상관 없다. 어짜피 물과 섞일 것이기에)

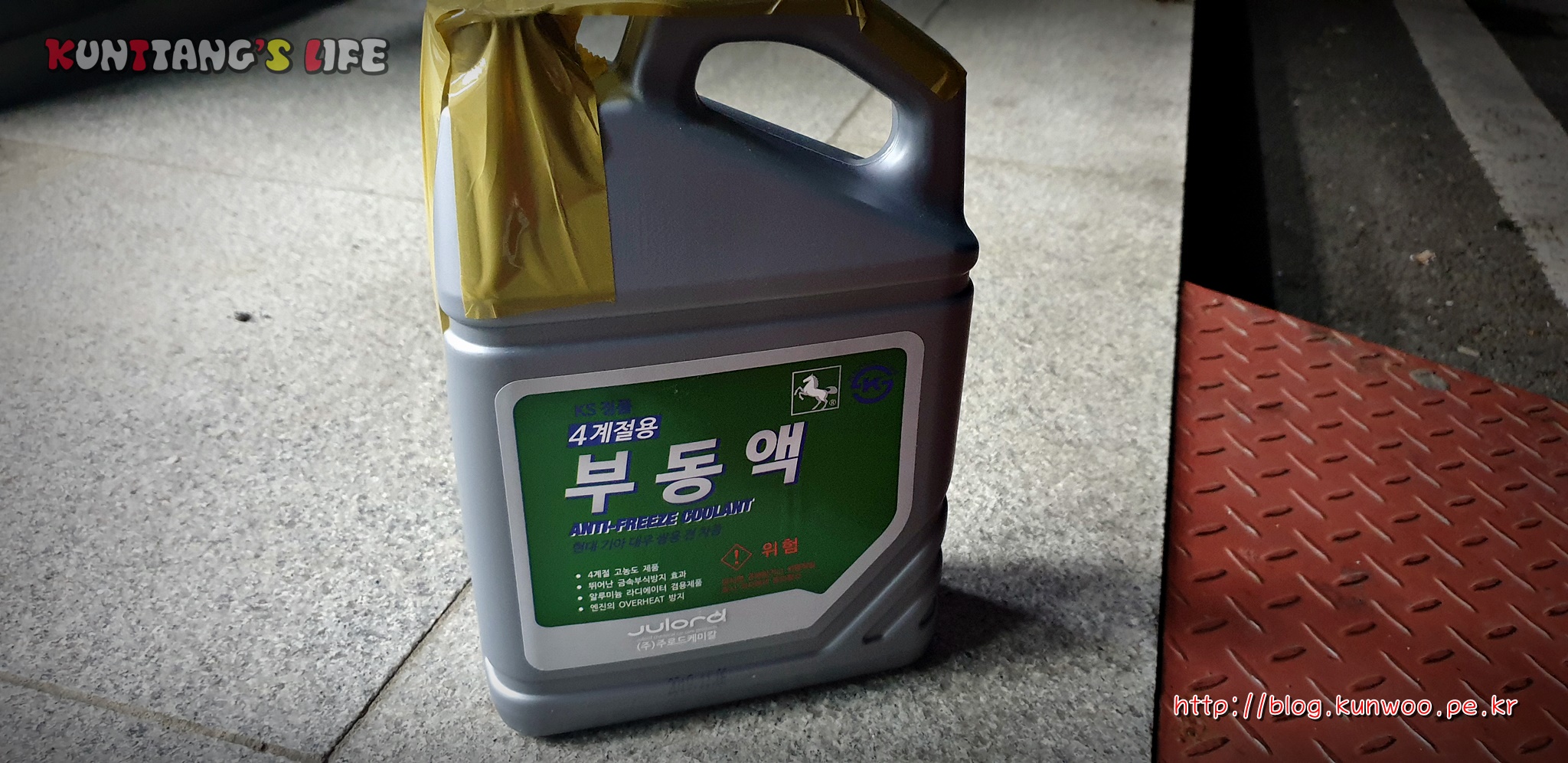

[그림4] 말표부동액



필자가 준비한 부동액은 "말표부동액"이다. 가장 저렴하면서도 정비소에서 많이 사용하는 제품이다. 필자는 2주의 주기로 3번 정도 순환하여 교환할 예정이기에 가장 저렴한 부동액으로 준비했다.

마지막 교환시에는 장수명부동액을 넣어 줄 예정이다.

2. 1m 이상의 호스

필자는 에어호스를 준비했다. 일반적인 에어호스는 마티즈의 부동액 리턴호스와 내경이 비슷하기에 두 호스를 연결해 줄 어댑터가 필요하다. 거창하게 어댑터라고 적었지만, 그냥 볼펜대이다.



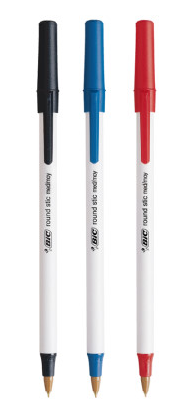

[그림5] 빅라운드스틱 볼펜



[그림5]와 같이 빅라운드스틱 볼펜의 상하를 분리하고, 볼펜심을 뺀다음 남은 볼펜대를 이용하여 두 호스를 연결하면 되는 것이다.

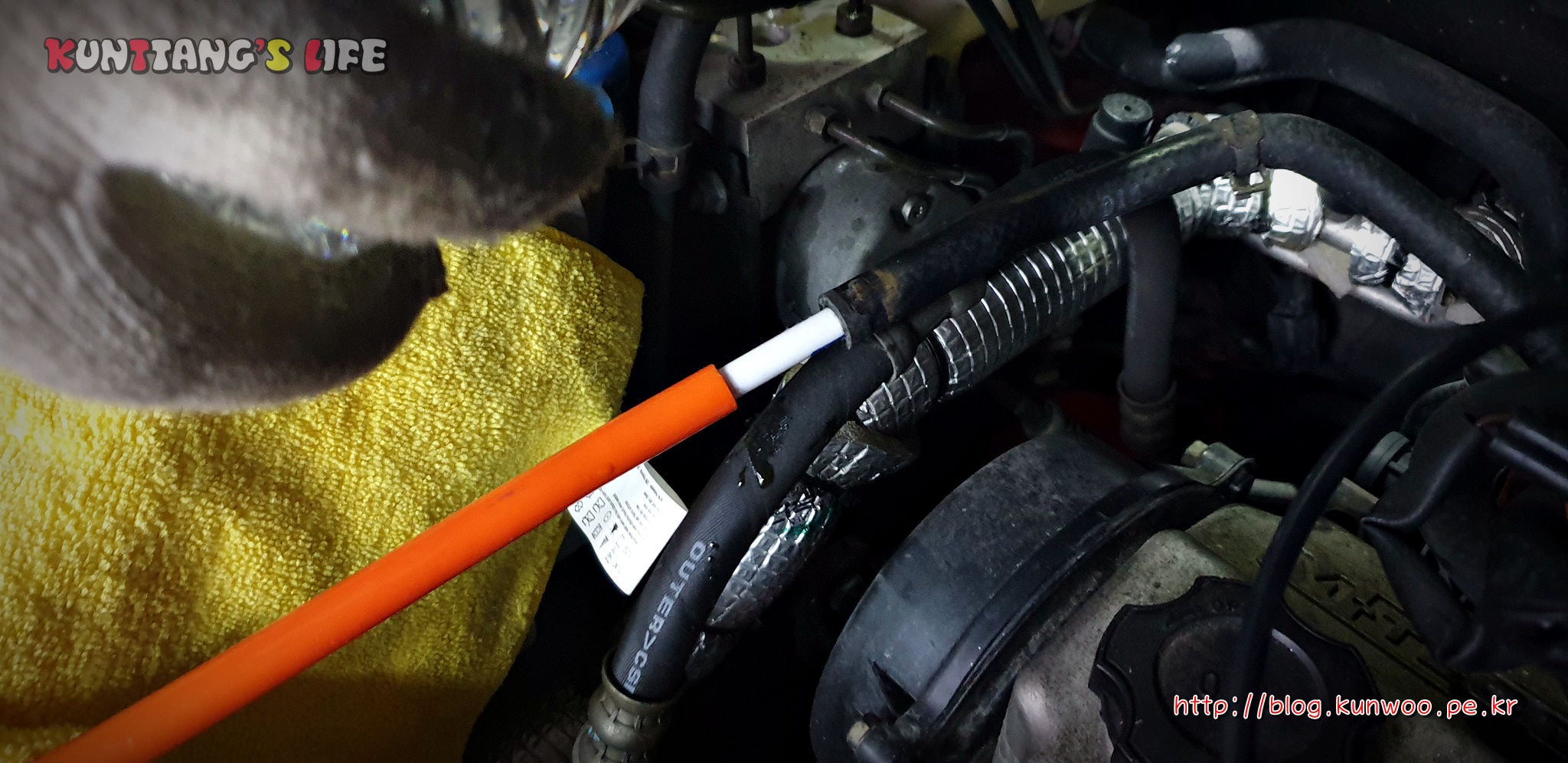

[그림6] 볼펜대를 이용하여 리턴호스에 1m 호스 연결



일반 수돗물용 호스를 사용하면, 수돗물용 호스의 내경이 리턴호스 외경에 딱 맞는다고 한다. 일반 호스를 사용한다면, 볼펜대는 필요가 없을 것이다.



3. 10L 이상통

부동액 교환 DIY 는 엔진오일 교환 DIY를 생각하면 안된다. 수돗물로 계속 순환시켜 빼내기 때문에 엄청난 양의 폐부동액이 발생한다. 제대로 처리할 자신 없으면 시작하면 안된다. 부동액은 1급 독극물이기 때문에 우수관이나 하수도에 그냥 버리면 안된다. 꼭 !! 폐기물 처리를 해야한다. 잘 받아서 자주가는 정비소에 부탁해서 처리하면 된다.

위와 같이 할 자신이 없는 사람은 부동액 교환 DIY 를 진행해서는 안된다. !!



4. 수건 및 장갑(수술용 고무장갑 + 목장갑)

부동액은 피부에 닿으면 피부에 흡수되기 때문에 꼭 ! 고무장갑을 착용하고, 그 위에 목장갑을 착용해야 한다. 주변에 흐른 부동액을 빠르게 닦아주기 위해 걸레로 사용할 수건을 함께 준비해 둔다.



5. 롱로우즈

리턴호스를 고정하기 위해 밴드가 달려있는데 밴드를 리턴호스에서 분리하기 위해서는 롱로우즈가 필요하다.



6. 수돗물과 생수통

부동액라인을 깨끗하게 정화하기 위해 계속 순환시켜줄 깨끗한 물이 필요하다. 될 수 있으면 수돗물을 바로바로 사용할 수 있는 곳에서 진행을 해야한다.





03. 부동액 교환 1라운드

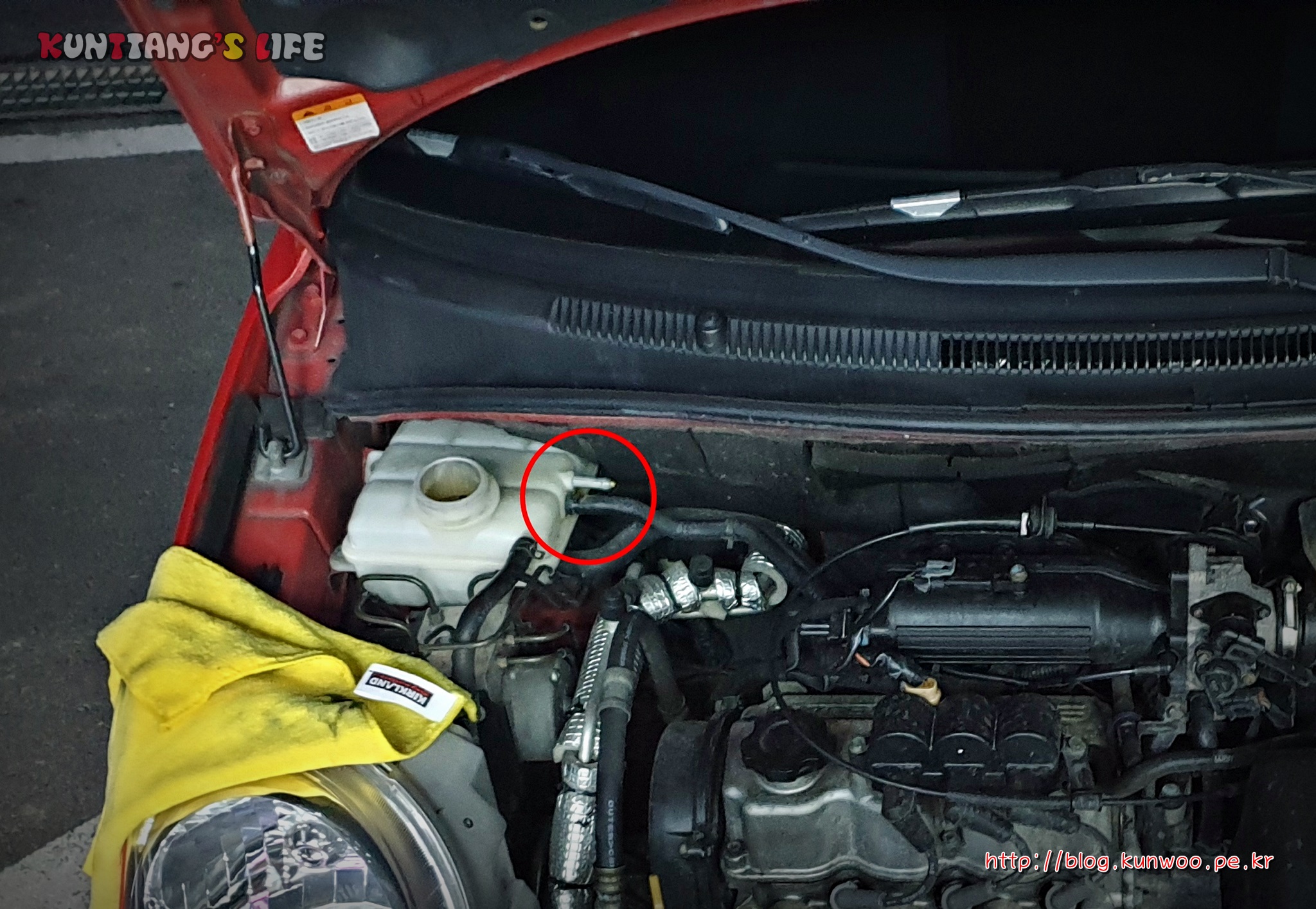

[그림7] 부동액 리턴호스 위치



대부분의 차량인 경우 부동액 교환을 DIY로 하기 위해서는 라지에이터 하단의 토끼 귀모양 코크(일명 토끼코크)를 열어 빼내고 보충하기를 반복하면서 진행한다. 혹은 라바호스에서 왕창 빼 가면서 진행을 해도 되지만, 에어가 많이차서 에어빼기 작업에 시간을 많이사용해야 한다. 참으로 귀찮은 작업이기에 토끼코크 방식의 차량이었으면 그냥 정비소에 가서 교환했을 것이다.

그런데 마티즈는 라지에이터캡도 없고, 일반 차량의 보조냉각수통처럼 생긴 써지탱크에만 캡이 존재한다. 즉 부동액이 엔진, 히터코어, 라지에이터 등을 순환하고 돌아오는 곳이 써지탱크 딱 한 곳인 것이다. 저 통에서만 부동액을 보충할 수 있는 것이다.

그렇다면 엔진에서 올라오는 부동액을 통에 전달해주는 리턴호스를 분리하여 다른 통으로 받아주고, 써지탱크에 깨끗한 물을 계속 보충해준다면, 언젠가는 깨끗한 물이 배출될 것이다.

[그림7]에 빨간색 원형으로 표시해 놓은 부분이 리턴호스 부분이다. [그림7]은 이미 호스를 분리해 놓은 상태이다. 참고로 조심해야할 부분이 리턴호스를 탈거할 때, 꼭!! 시동을 끄고 해야 한다는 것이다. 시동을 켜 놓으면 워터펌프가 돌고 있기 때문에 리턴호스로 계속 부동액이 배출될 것이다.

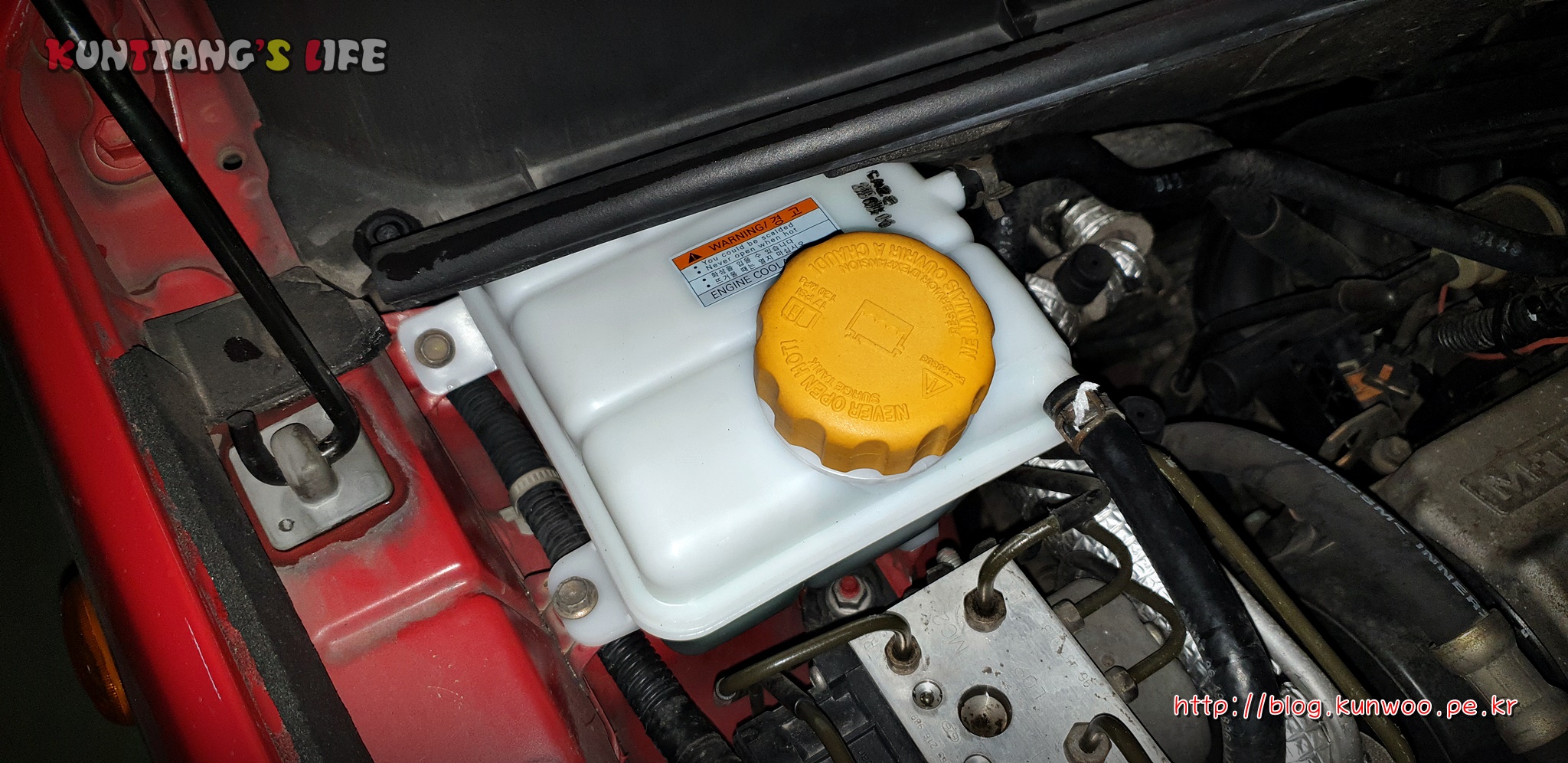

[그림8] 써지탱크 캡



[그림7]는 써지탱크 캡의 모습이다. 라지에이터캡과는 다르게 플라스틱으로 되어 있다. 써지탱크를 구입하면 캡까지 같이 한 세트일 줄 알았는데, 아니었다. 별도로 써지탱크 캡을 구입해야한다. 피자는 비눗물로 깨끗하게 칫솔질하며 닦았다. 깨끗하게 닦고 나니 교환할 필요가 없을 것으로 보여 그냥 사용하기로 한다.

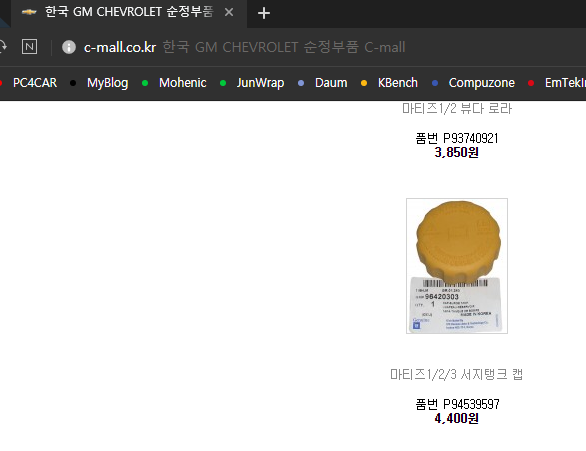

[그림9] 써지탱크 캡 품번 및 가격



탈거한 리턴호스를 에어호스와 [그림6]과 같이 볼펜대를 이용하여 연결한다. 호스 끝에 통을 놓고, 시동을 걸어주면 폐부동액이 배출되기 시작한다.



[그림10] 첫번째로 배출된 폐부동액



[그림10]은 지금까지 차에서 사용했던 폐부동액이 배출된 사진이다. 아주 진한 에스프레소 색이난다. 2005년식인데 한번도 부동액 교환이 없었던 것으로 보였다. 9만키로쯤에 타이밍벨트 교환을 하였다고 했는데 지금 13만 몇천이니 4만키로만에 저렇게 되진 않았을테고, 아마도 타이밍벨트 교환 시 부동액을 부족분 만큼만 보충했을 것으로 의심된다.

부동액 상태가 [그림10]과 같은 상태라면 부동액 라인에 분명 녹이 발생하기 시작한 것이다. 아직 어디 터지거나 누수되는 부분이 없으니 최대한 깨끗하게 만들어 관리를 하면 괜찮아질 것으로 보인다. 부동액은 단순히 냉각수의 어는점을 낮추는 효과만 있는게 아니라 냉각수라인의 부식방지 효과및 방청효과까지 있다. 따라서 라지에이터및 엔진 그리고 히터코어 쪽 정비는 당장 할 필요는 없다.



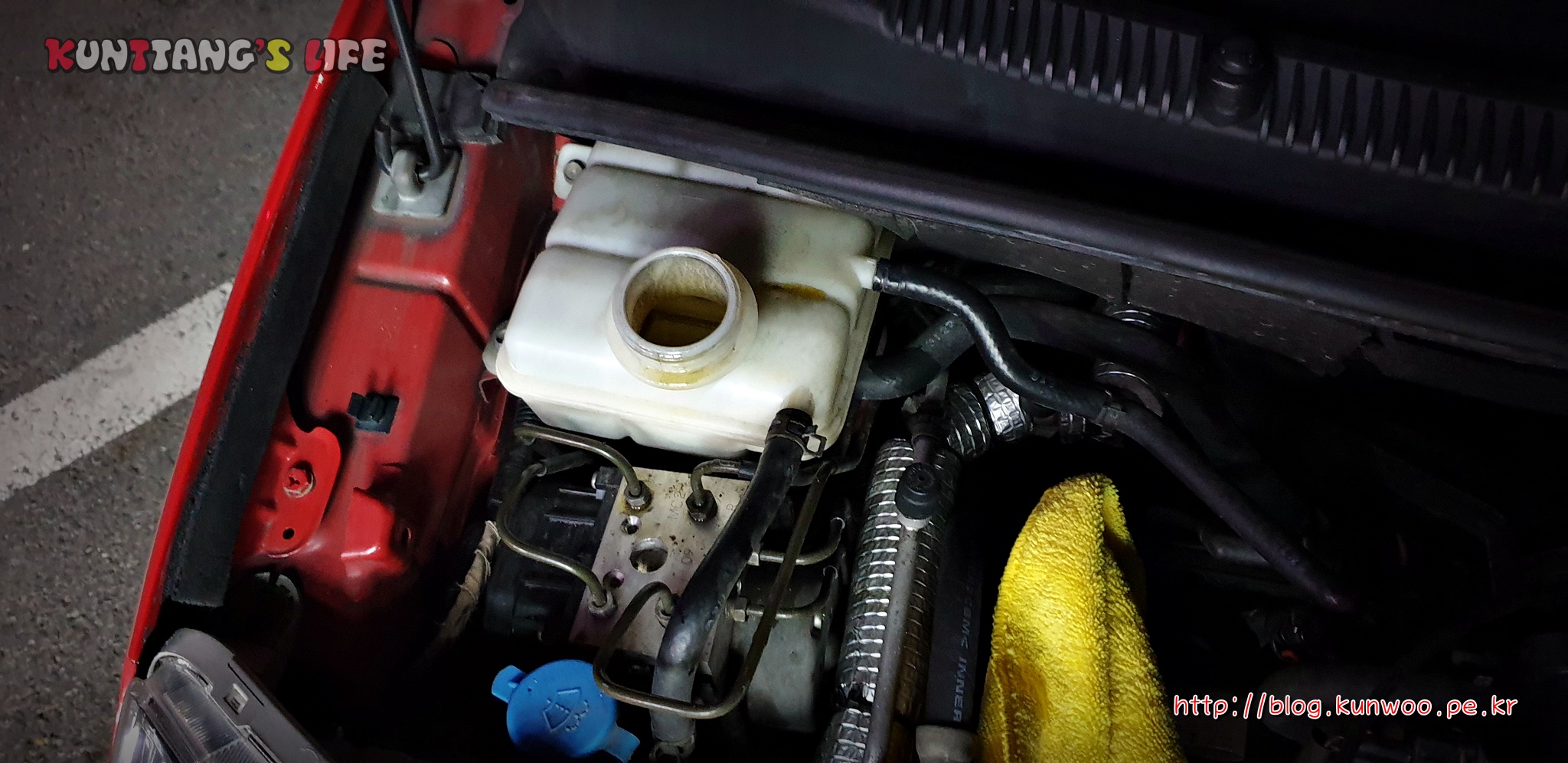

[그림11] 냉각수 보충



시동이 걸려 있으면 부동액이 리턴호스로 계속 배출되기 때문에 서지탱크에 물을 보충해야만 한다. 물 보충이 없으면 에어가 차기 때문에 써지탱크의 물이 부족하지 않도록 계속 보충해 준다. 호스로 수돗물을 보충할 여건이 안되면 2L 짜리 생수통 몇 개를 준비하여 2인1조로 한 사람은 써지탱크에 물을 보충하고, 다른 한 사람은 물을 떠오면서 진행한다.

[그림12] 폐냉각수



[그림12]는 폐냉각수를 한번 버리고, 수돗물을 계속 보충해가며 받은 냉각수이다. 냉각수에 거품이 발생하는 것은 냉각수 상태가 엄청 안좋다는 것이다. 어느정도 지저분한 냉각수가 나오지 않을 때까지 물을 보충한다.

깨끗한 냉각수가 나온다고 여기서 멈추면 안된다. 아직 라지에이터와 히터코어에는 지저분한 냉각수가 그대로 남아있기 때문이다.

냉각수를 순환시키는 자동차의 구조는 썸머스탯이라는 부품이 냉각수의 길을 결정한다. 엔진이 과냉각이 되면 안되기 때문에 일정온도 이하의 냉각수에서는 썸머스탯이 닫혀 라지에이터로 냉각수가 순환하지 않는다. 또한 히터를 최대온도로 켜놓지 않으면 히터코어쪽 냉각수도 순환하지 않는다.

따라서, 지금까지 배출한 냉각수는 라지에이터와 히터코어에 있는 냉각수를 제외하고 배출한 것이다. 그럼 라지에이터와 히터코어에 있는 냉각수를 배출해 보기로 한다.



04. 부동액 교환 2라운드


[그림13] 리턴호스 재연결



일단, 시동을 끄고, [그림13]과 같이 리턴호스를 재 연결한다. 써지탱크에 수돗물을 가득 넣고, 써지탱크 캡을 닫는다. 그리고, 시동을 걸고 히터를 최대온도로 높여 놓는다.

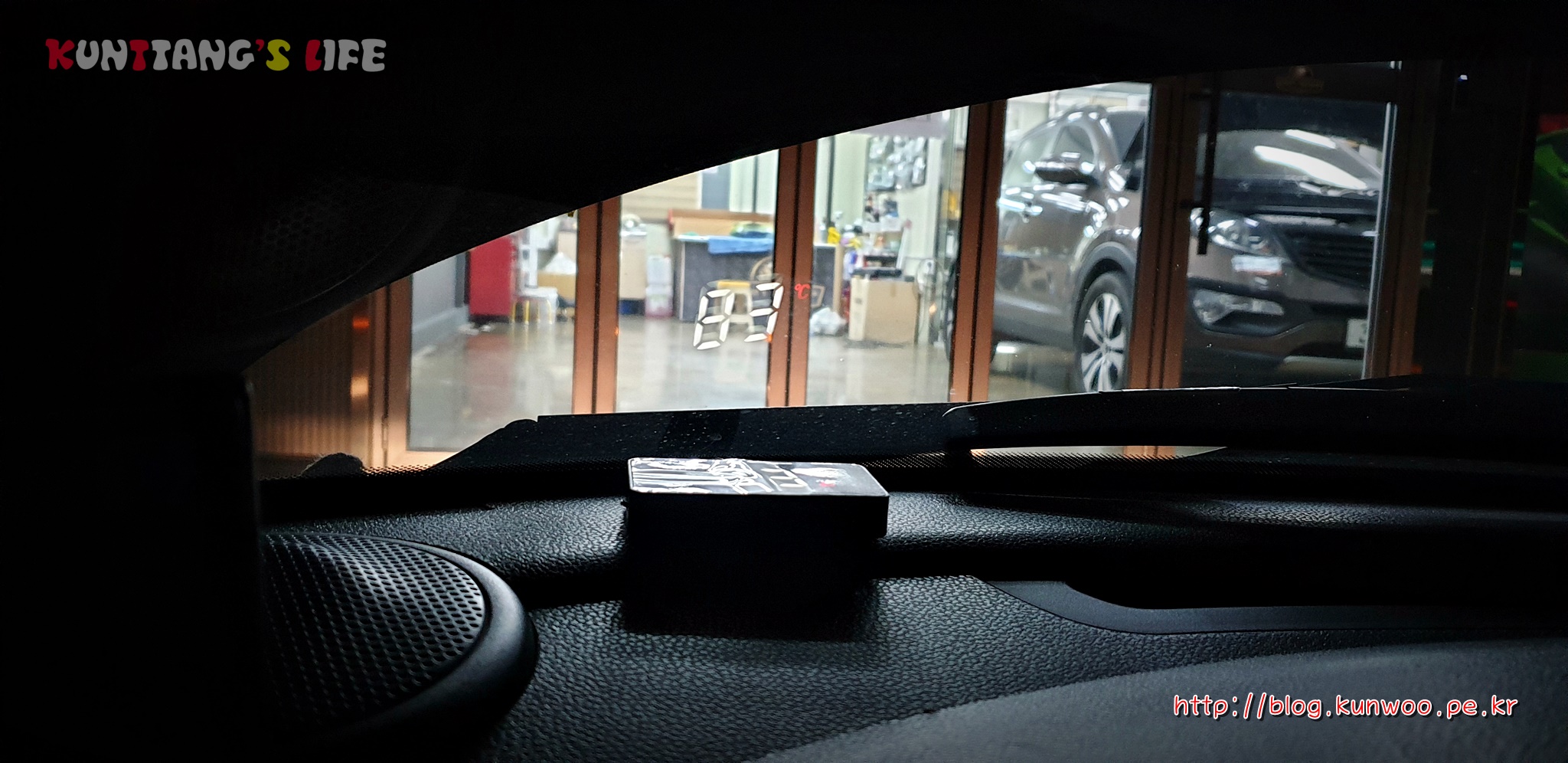

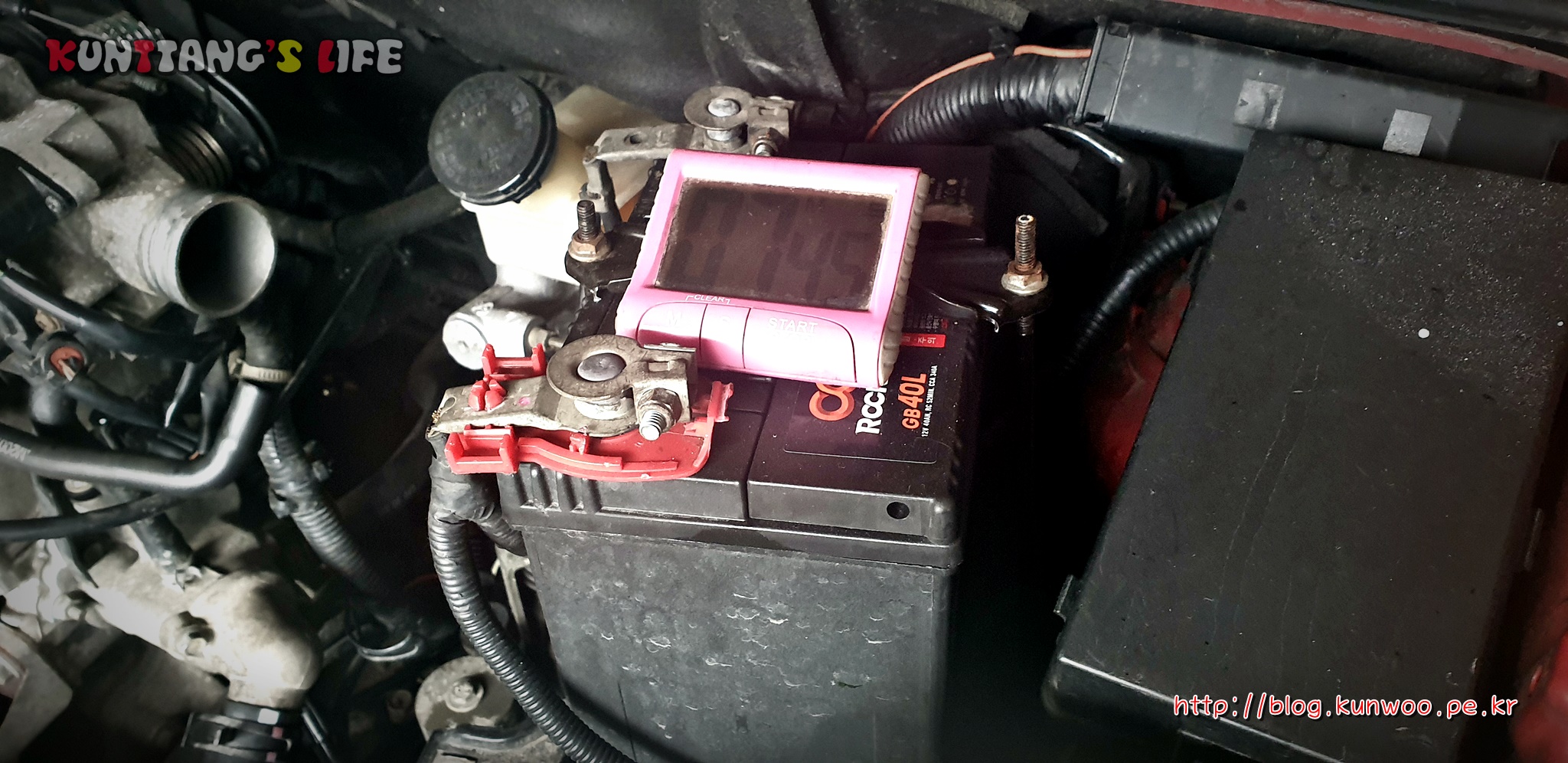

[그림14] 수온 확인



10분이상 공회전을 시켜야한다. 필자의 차는 수온을 육안으로 확인할 수 있기에, [그림14]와 같이 수온을 계속 보고 있었다. 차종마다 다르긴하지만, 보통 수온이 80도정도 되면 썸머스탯이 열리기 시작한다. 썸머스탯의 최대개방 온도가 몇인지는 잘 모르기에 무작정 공회전을 한다.

여기서 한 가지 새롭게 안 사실이 올뉴마티즈는 94도에서 라지에이터 팬이 작동하기 시작하여 냉각수 온도를 강제로 낮춘다는 것이다.

요즘과 같이 날씨가 쌀쌀해진 경우 수온이 잘 오르질 않는다. 그렇다고 주행을 해 버리면, 수온이 더 떨어질 것이다. 이유는 첫 번째 냉각수 배출 작업으로 인해 냉각수의 수돗물 비율이 높아졌다. 물이 많으면 냉각효율이 좋으나, 어는점이 올라가고, 부동액이 많으면 어는점은 낮아지나 냉각효율이 떨어진다. 따라서 수돗물 비율이 높은 냉각수인데 주행까지 해 버리면, 쌀쌀한 날씨의 주행풍으로 인해 엄청빨리 냉각이 될 것이다. 따라서 쌀쌀할때에는 그냥 공회전으로 엔진오일을 올리는 것이 최선의 방법이다.

만약, 수온게이지가 없다면?? 손으로 라바호스를 살짝 만져봤을 때, 호스가 따뜻하다면 썸머스탯이 열린 것이다. 라바호스는 라지에이터로 들어가는 호스이다.(리턴호스보다 훨씬 두껍다.) 올뉴마티즈는 라바호스가 운전석 헤드라이트 뒷 하단부분에 위치해 있다.(눈으로 보이는 두껍고 검은색 호스를 한번씩 다 만져보면 감이 올 것이다.)

[그림15] 라지에이터와 히터코어를 순환하고 배출된 폐냉각수



어느정도 수온이 올랐고, 라지에이터와 히터코어를 순환했다고 예상되면 시동을 끄고 1라운드에서 했던 작업을 다시 진행한다. [그림15]를 보면 [그림12]에 비해 확실히 탁한 것을 볼 수 있다. 즉, 라지에이터와 히터코어를 순환했다는 것이다.





05. 부동액 교환 마무리

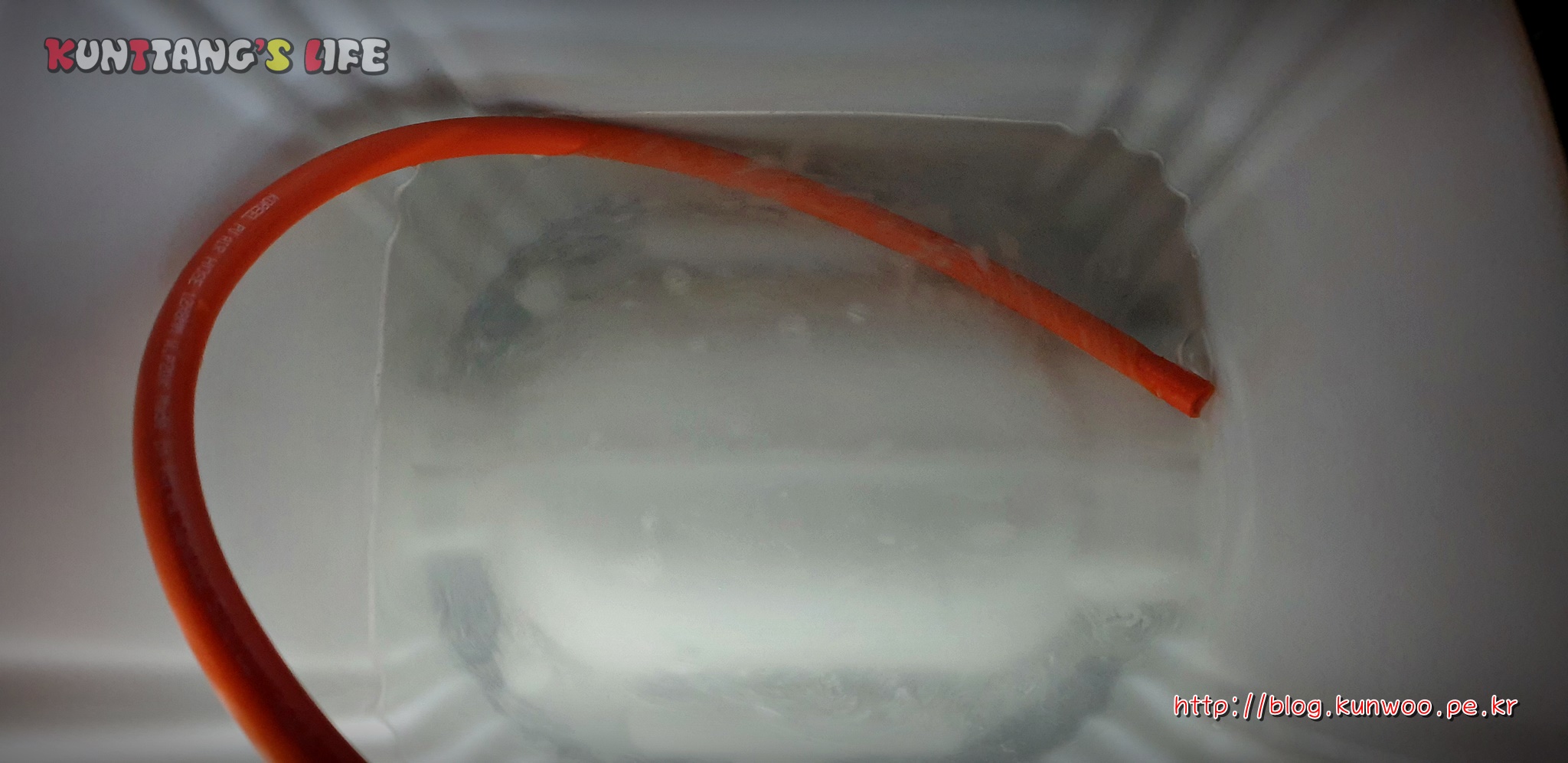

[그림 16] 1라운드, 2라운드 5회 반복작업 후의 냉각수 상태



[그림 16]은 1라운드와 2라운드 작업을 2시간동안 5회 반복하여 배출한 냉각수이다. 그냥 따뜻한물이 배출되고 있다. 어느정도 플러싱이 완료되었다고 볼 수 있다.

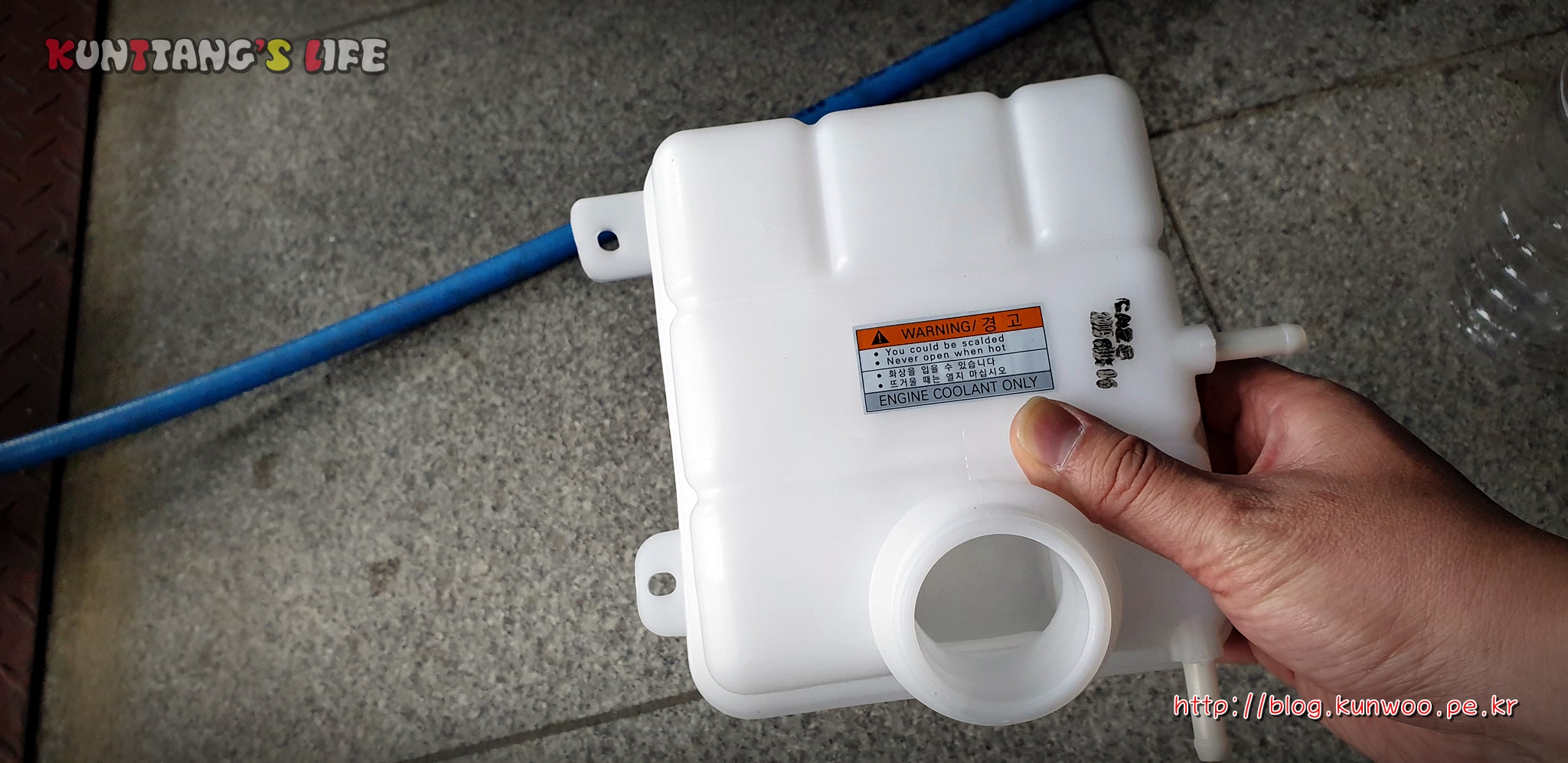

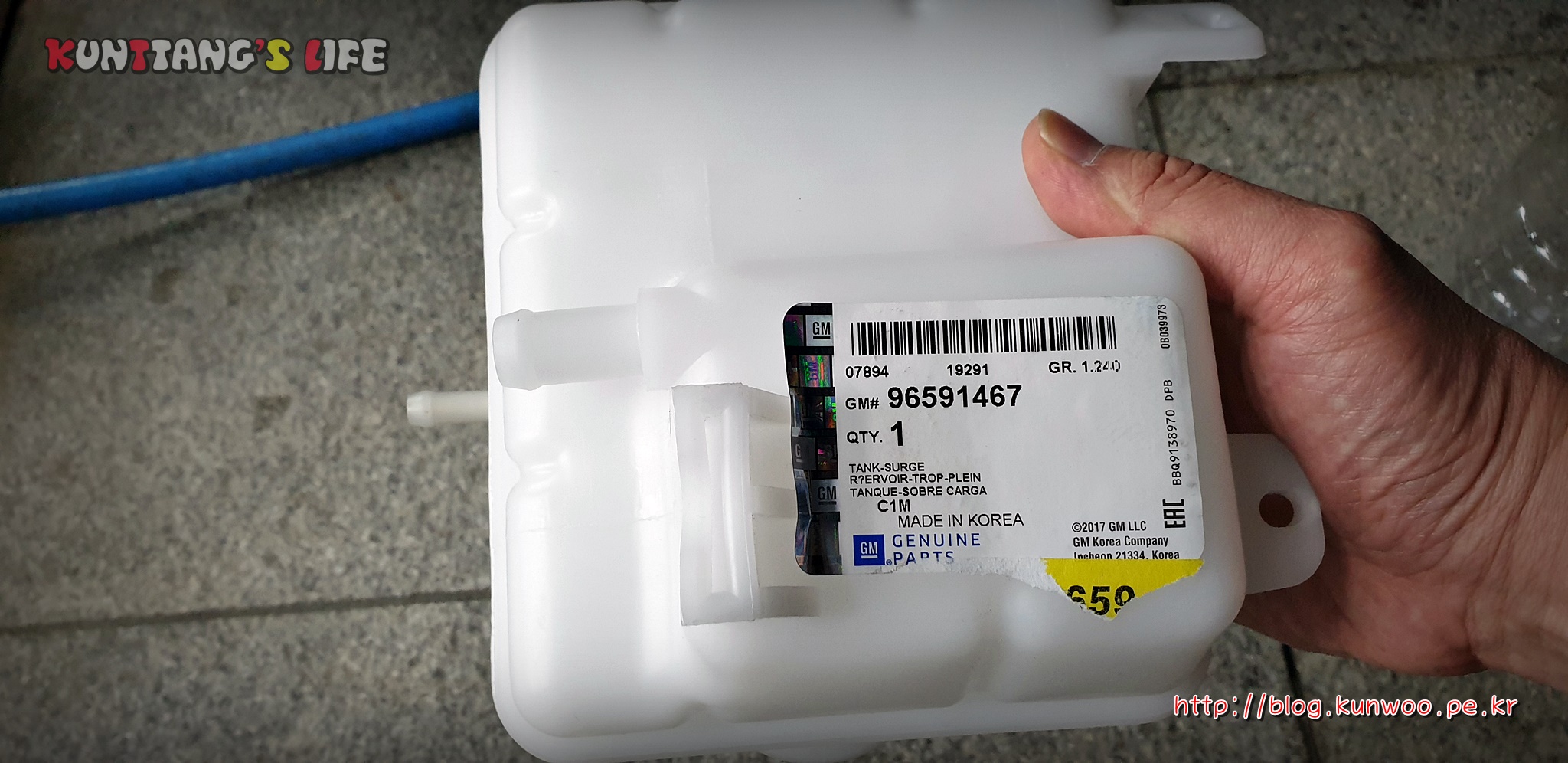

[그림17] 새로 구입한 써지탱크
[그림18] 새로 구입한 써지탱크



냉각수 상태가 너무 안좋으면, 냉각수 교환 시 써지탱크도 함께 교환하면 좋다. 필자는 부품 주문할 때, 써지탱크도 함께 주문을 하였다.

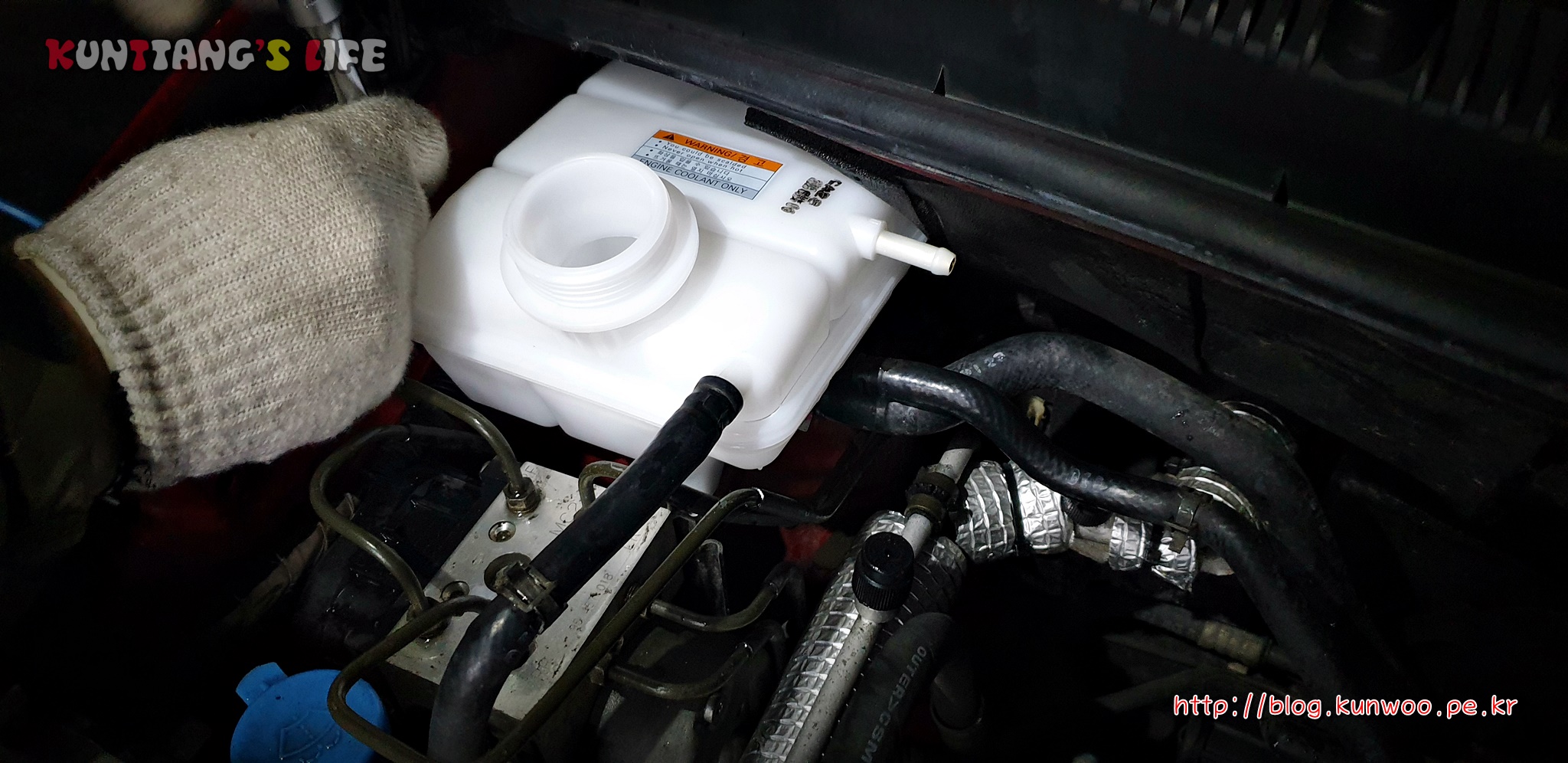

[그림19] 써지탱크 교환 중


구품 써지탱크를 탈거하고, 신품 써지탱크를 장착한다. 써지탱크가 새제품으로 교환되니 새차느낌이 난다.

이제 부동액을 넣어 줄 차례이다.

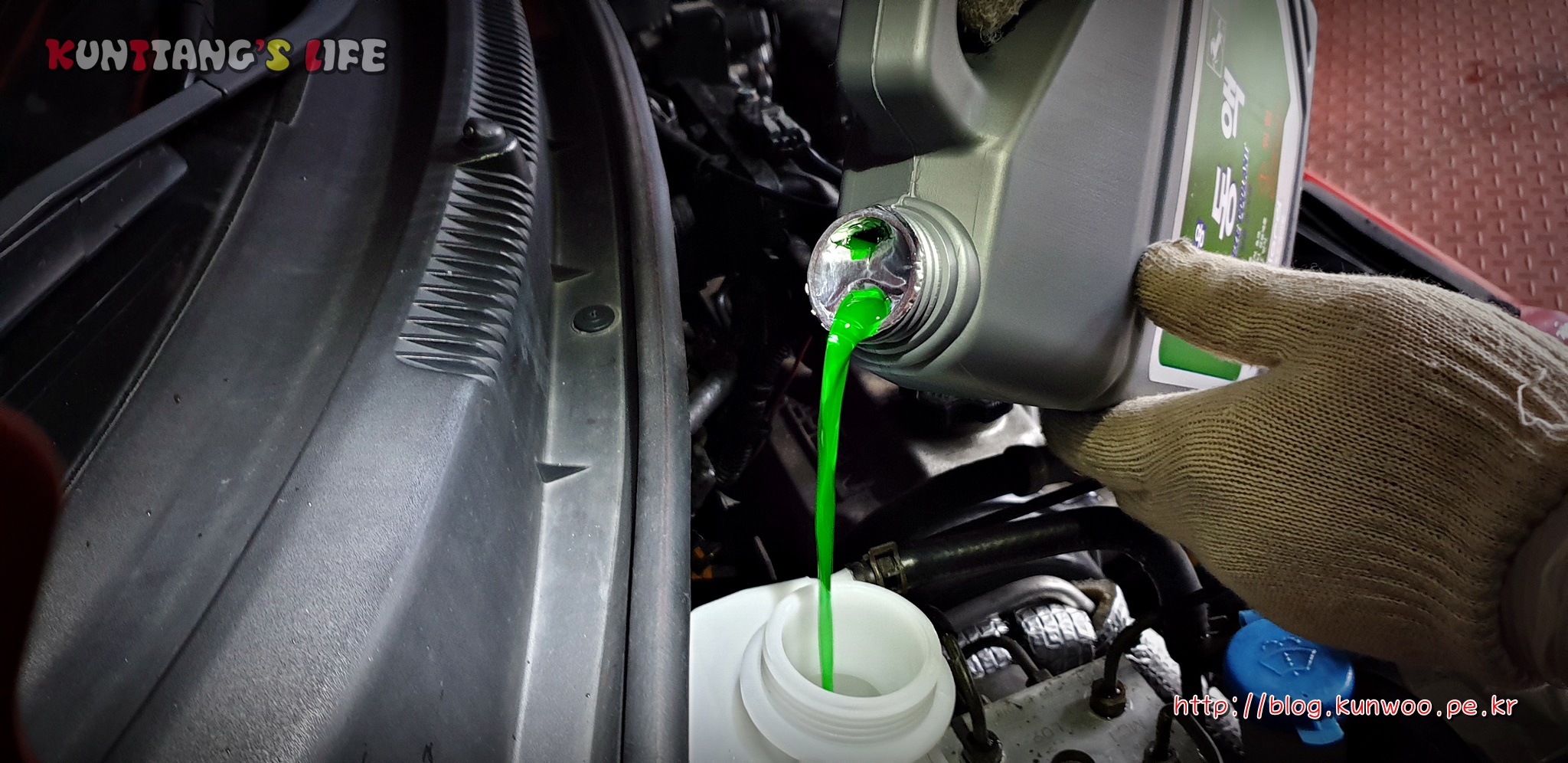

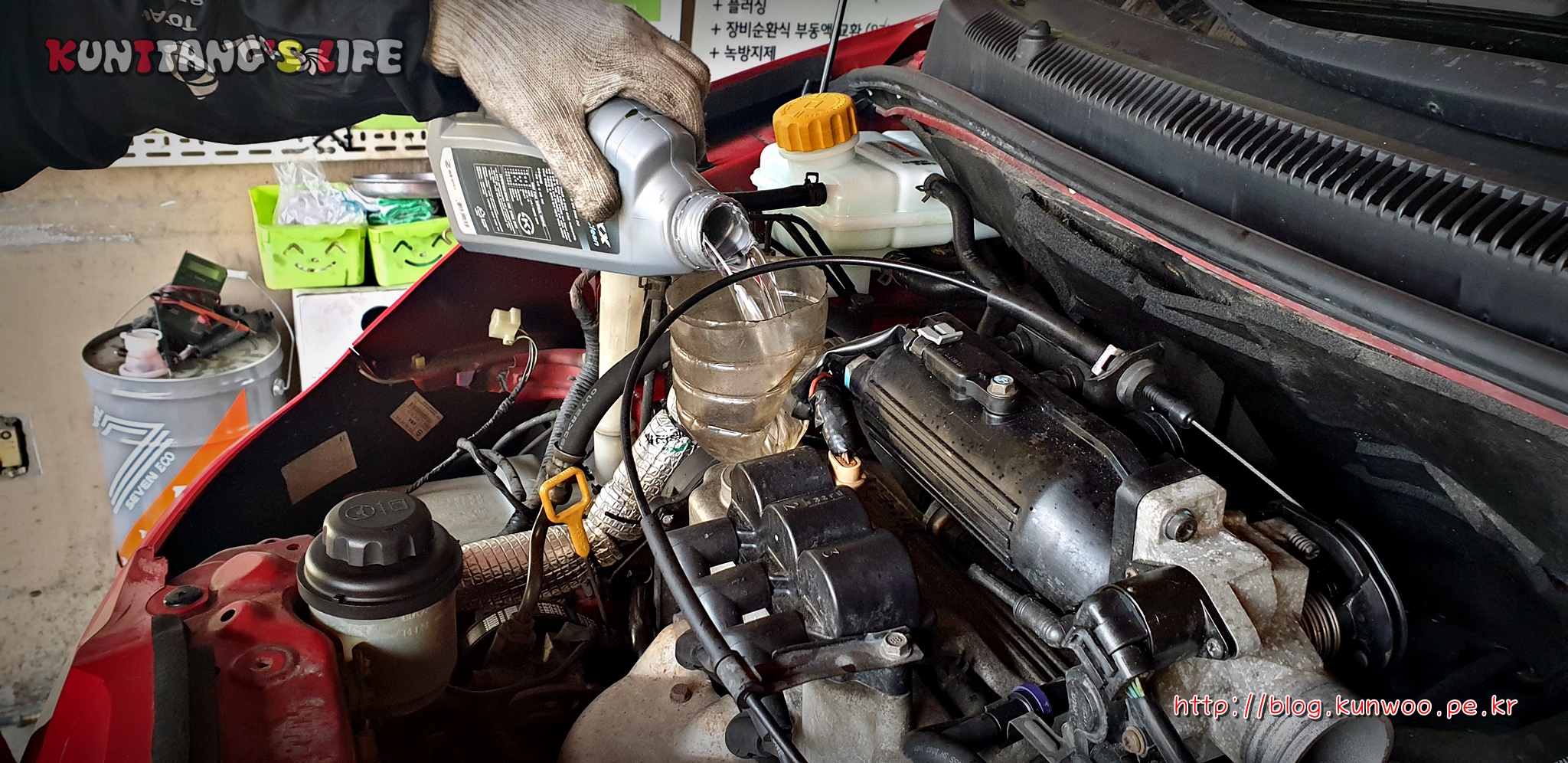

[그림20] 부동액 보충



앞에서도 언급했던 것 처럼 냉각수의 물과 부동액 비율 중 물이 많으면 냉각효율이 좋아지지만 어는점이 높아져 겨울에 라지에이터 동파문제가 발생할 수 있다. 반면 부동액 비율이 높아진다면 어는점은 낮아지지만 냉각효율이 나뻐지기 때문에 여름에 오버히트를 할 수 있는 가능성이 있다.

따라서, 여름과 겨울에 물과 부동액 비율을 다르게 가져가야 한다. 요즘 대한민국은 완전한 한파가 아니기 때문에 5:5 비율로 사계절을 지내지만, 계절에 따라 여름에는 7(물): 3(부동액)의 비율이 좋다. 겨울에는 4(물):6(부동액)의 비율이 좋다. 하지만, 정확한 비율을 맞추기는 힘들다. 그래서 비중계를 사용하여 맞추곤 하는데 일단 오늘 작업한 부동액 교환은 1차 작업이기 때문에 비중계까지 꺼내질 않았다.

현재 냉각라인에 수돗물이 거의 들어있는 상태이기 때문에 빈 써지탱크에는 부동액만 가득 보충한다. 잠시 공회전을 하고, 수온이 썸머스탯을 열었을 만큼 뜨거워 졌을 때, 리턴호스로 [그림21]과 까지 냉각수를 배출시킨다.

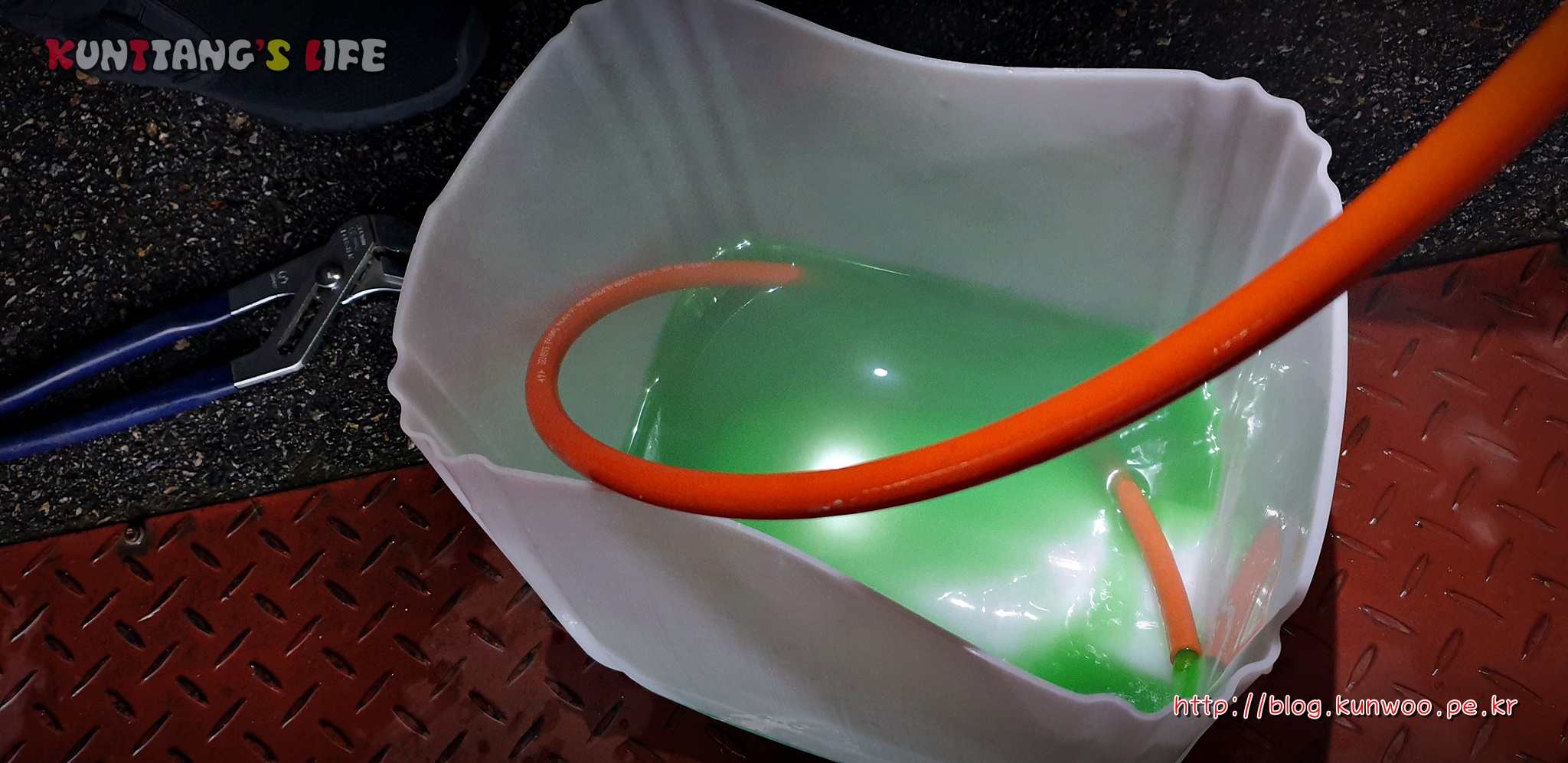

[그림21] 부동액 배출



[그림21]은 배출된 부동액이다. 물과 부동액의 비율을 맞추기 위함이니 너무 많이 배출하지는 말고, 적당히 배출 한다. 참고로 필자는 1리터 정도 배출하였다.(라지에이터 내부에 머무는 냉각수 용량이 1리터정도라고 한다.)

수돗물 순환을 많이해서인지 물과 섞인 연한 부동액 색깔이 나타난다. 전혀 탁하지가 않다. 플러싱이 어느정도 잘 된 것으로 보인다.

다시 시동을 끄고, 리턴호스를 연결하고 써지탱크에 부동액만 가득 넣고 시동을 켜서 순환시킨다. 앞서 1리터를 배출하였기 때문에 1리터 정도가 더 들어갈텐데 색깔을 보면서 농도를 맞추면 된다. 부동액 원액 대비 너무 심하게 연해졌다면 냉각수를 조금 더 배출시키고, 부동액을 써지탱크에 보충해주고 공회전하고 등의 작업을 계속 반복하여 농도를 맞춘다. 여기서 냉각수 비중계가 있으면 아주 편하게 농도를 맞출 수 있을 것이다.



06. 정리


정비소에서 부동액을 교환해보면 순환식으로 교환을 했다 하더라도 어느정도 배출이 된 후에 부동액 비율을 맞춘다. 하지만, 필자가 했던 것 처럼 맑은물이 나올 때까지 플러싱을 해주지는 않는다.

[그림22] 1차 작업이 마무리된 써지탱크





[그림22]는 1차 작업이 완료된 후의 사진이다. 신차처럼 써지탱크에 선명한 녹색의 부동액이 찰랑찰랑 거리고 있다. 아주 기분이 좋다. 워낙 상태가 안좋았었기 때문에 앞으로 두 번정도 더 진행할 예정이다. 분명 몇 일 지나면 냉각수가 조금이라도 오염되어 있을 것이다. 이전 냉각수 라인이 너무 오염되어 있었기 때문인다.

기회가 된다면 다음번 냉각수 교체시 라지에이터 플러싱액도 함께 병행하여 사용할 예정이다.

자동차는 기본적인 케미컬 제품만 잘 관리하여도 심하게 고장나질 않는다. 따라서 과잉정비라 생각하지 말고 예방정비를 철저히 하여 길 한복판에 차가 멈추는 일이 없도록 하는 것이 중요하다.



2019년 11월 24일
Kunttang

반응형
블로그 이미지

매깡

- 각종 문의는 메일로 해주세요. 메일: soriel01@nate.com

,
반응형

[그림 1] 엔진오일 부족


01. 이상신호


모든 것에는 문제가 발생하기 전에 항상 증상이 있다. 이러한 증상을 빨리 느끼고, 이상신호로 판단하여 적절한 조치를 취한다면, 크게될 문제를 비교적 작게 해결할 수 있게 된다.

오늘도 아침에 출근을 위해 어김없이 차 3대 중 마티즈를 선택하여 시동을 걸었다. 펀카의 용도였고, 출퇴근의 용도였기 때문에 당연한 선택이었다.

그런데 냉간 시 소리가 이상하다. 주기적인 탯핏 소음. "딱딱딱딱" 진짜 탯핏이 손상되어 발생하는 소음일 수도 있고, 엔진오일이 부족하여 발생하는 소음일 수도 있다.

보통 "딱딱딱딱" 소리는 다양한 원인이 있는데 좋지 않은 징조임은 분명하다. 일단, 출근시간이었기에 시간이 없어, 저 RPM 으로 출근을 한다.

퇴근이 좀 늦어졌지만, 퇴근길 어머니집 창고에 들러 좀 오래되었지만, 개봉하지 않은 엔진오일 두 통을 챙겨온다. 조만간 기초정비를 할 것이기에 손수 엔진오일 교환작업은 진행하지 않기로 했다.

집 지하주차장에서 엔진오일을 찍어 보았다. [그림 1] 과 같이 엔진오일이 찍히질 않았다.

참고로 엔진오일 찍는 방법에 대해 잘 모르는 사람들이 많다. 엔진오일의 양을 확인하기 위해서 가장 좋은 시간대는 차를 한참 세워두고난 아침 시간대이다. 냉간 상태이고, 엔진 내부 구석구석 있던 오일들이 오일팬으로 모두 모여있을테니 내 차에서 엔진오일의 양을 확인할 수 있는 가장 정확한 시점이다.

하지만, 필자는 차를 이미 운행을 하였기 때문에 시동을 끈 후 5분 정도 후에 엔진오일을 찍어 보았다.

02. 원인분석


차를 구입할 때의 가장 기본인 엔진오일량 확인해보기 !!. 다른 사람 차를 구해 줄 때에는 꼼꼼하게 구석구석 전부 들여다보고 사도되는지 의견을 주게되는데 내 차를 살 때에는 기본적인 엔진오일량 조차 확인해 보질 않았다는 것이다.

일단, 100만원짜리 차량을 구입하러 가서 너무 까다롭게 보이기 싫었다. 그리고, 시승을 하고 주행을 해 보면서 엔진 부조도 없었고 잔진동 조차도 없었다. 엔진룸을 대충 들여다 봤는데 오일 누유조차도 없었다. 문제가 없겠거니 하고 바로 구입해 왔는데 이런 !!!! 엔진오일이 없는 것이다.

어디서 부터 문제일까? 생각좀 해 본다.

첫째, 전차주는 자동차 외장관리 사업을 하는 분이었다. 아마도 구입하고 외관을 깨끗하게 하면서 엔진룸도 한번 세척 했을 것으로 추정된다. 즉, 오일이 샌 부분이 엔진룸 세척을 통해 표시되지 않았을 것을 의심해 본다. 보통 오일 누유로 인해 오일량이 찍히지 않을 정도의 문제이면 몇 시간만 주차 해 놓아도 바닥에 엔진오일이 흘러 있어야 한다. 그런데 마티즈는 바닥에 오일 누유의 흔적이 전혀 보이지 않았다. 헤드 가스켓에서 누유가 있었다면, 그런데 엔진룸 세척을 했다면, 시간적으로 보았을 때, 전 차주의 전 차주가 마티즈를 판매할 시점에 엔진오일 교환 시기가 한참 지났고 전 차주도 외관 관리를 하느라 엔진오일을 교환하지 않았다면(전 차주는 마티즈를 소유했던 시간이 딱 1달이다.) 엔진오일이 없을 수도 있다.

둘째, 엔진오일이 엔진 내부에서 소모되는 것이다. 이 경우 엔진 연소실 내부의 부품이 노후화 되어 발생한 문제이다. 돈이 많이 들어갈 문제이다. 이 경우 머플러에서 하얀색 매연이 발생한다. 하지만 마티즈는 하얀색 매연이 나오질 않는다.

두 가지 원인 중 개인적으로는 첫째의 원인이었으면 싶지만, 아직은 알 수가 없다. 시간이 좀 지나보면 알 수 있는 부분이다. 오일이 외부 누유가 있는지, 혹은 엔진 내부 연소실에서 함께 소모되고 있는지....



03. 엔진오일 보충


일단, 급한대로 엔진오일 보충을 진행하기로 한다. 보통 엔진오일을 찍어봤을 때, 조금이라도 찍힌다면(L쪽에 위치) 300~500ml 정도 부족한 것이다. 하지만, 필자의 마티즈는 L 부분에서도 아주 조금 찍혀있기 때문에 500ml 이상 부족할 것으로 예상했다.

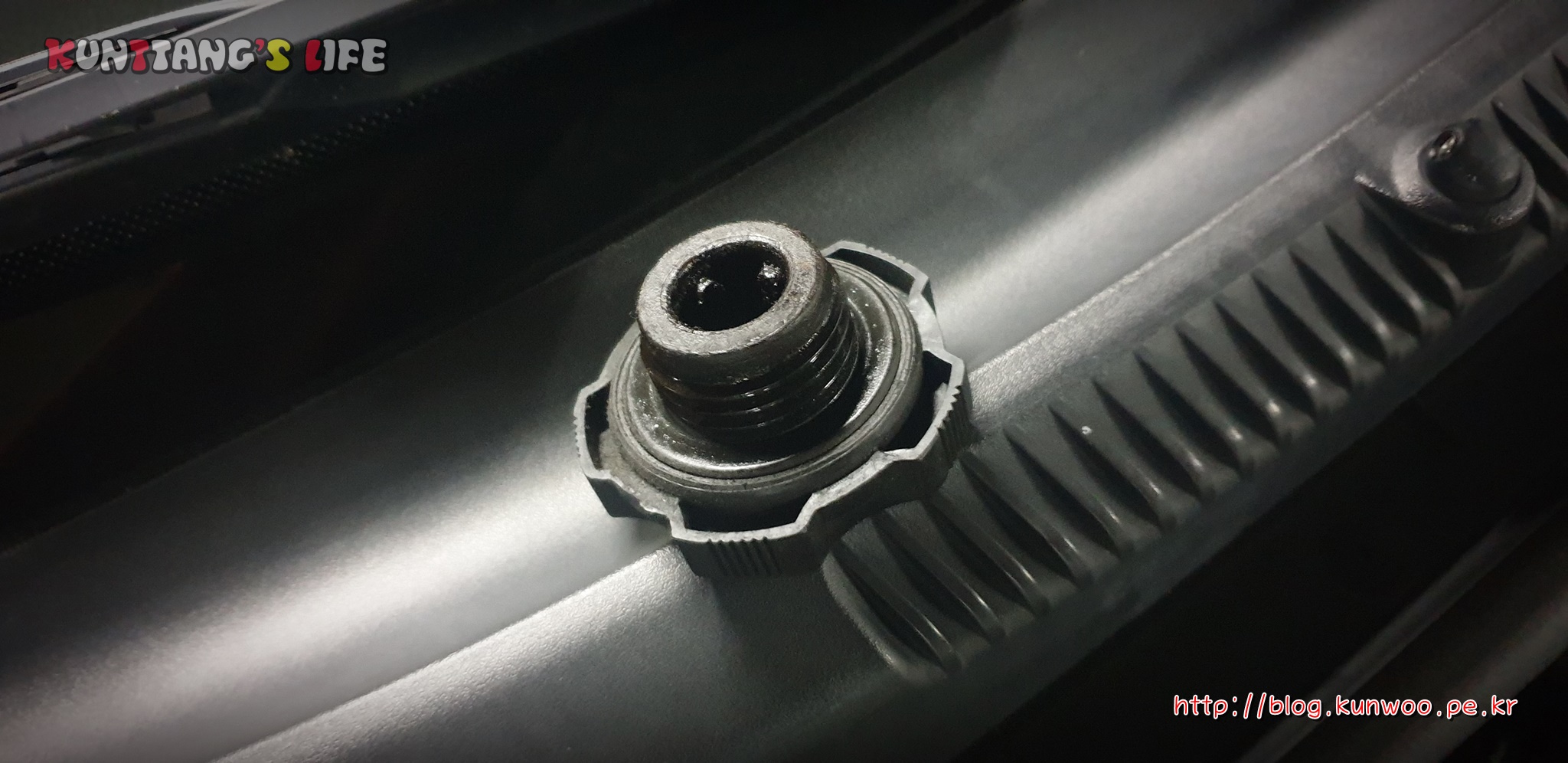

[그림 2] 엔진오일 뚜껑



엔진오일을 차주가 관리했는지 안했는지는 엔진오일 뚜껑만 봐도 알 수 있다. 뚜껑에 심한 갈변현상이 있다면 엔진오일 관리를 전혀 하지 않은 경우가 많다. 하지만, 마티즈는 뚜껑 자체가 검은색이고, 육안으로 오일 상태를 구분하기 쉽지 않다.

[그림 3] 엔진오일 뚜껑을 닦은 휴지



엔진오일 뚜껑을 휴지로 닦아 보았다. 역시, 관리가 안된 모습이다. 뭐 앞으로 열심히 관리하면 되니 큰 문제가 되지는 않는다.

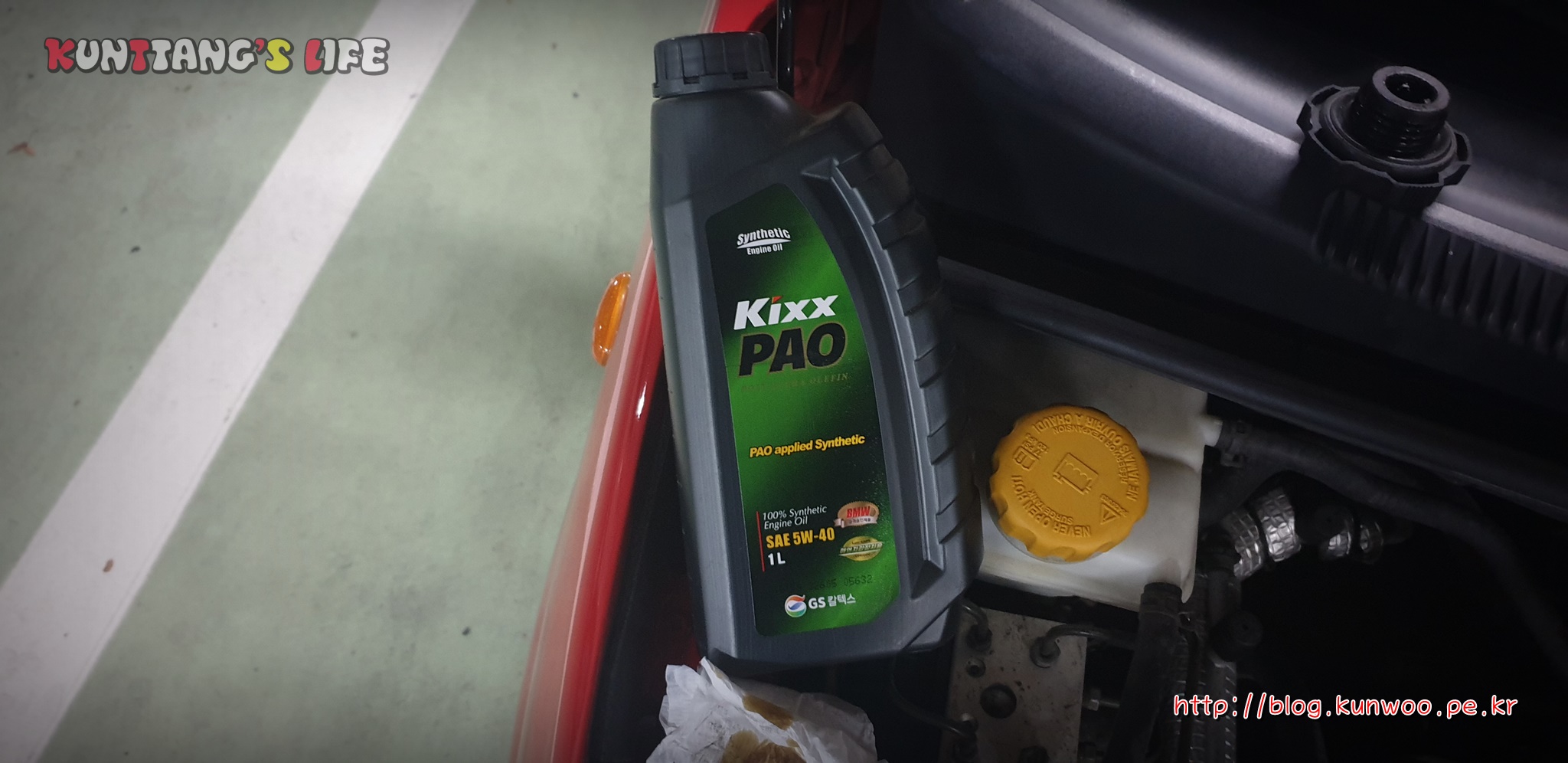

[그림 4] GS칼텍스 Kixx PAO 5W30



어머니집 창고에서 가지고 온 오일은 Kixx PAO 5W 40이다. 구입한지 5년 이상된 오일이지만, 그늘진 창고에서 미개봉 상태로 보관을 했기에 사용에 큰 문제는 없을 것이다. 어차피 수일내로 엔진오일을 교환할 것이기 때문에 그 때 정석대로 엔진오일을 교환하면 된다.

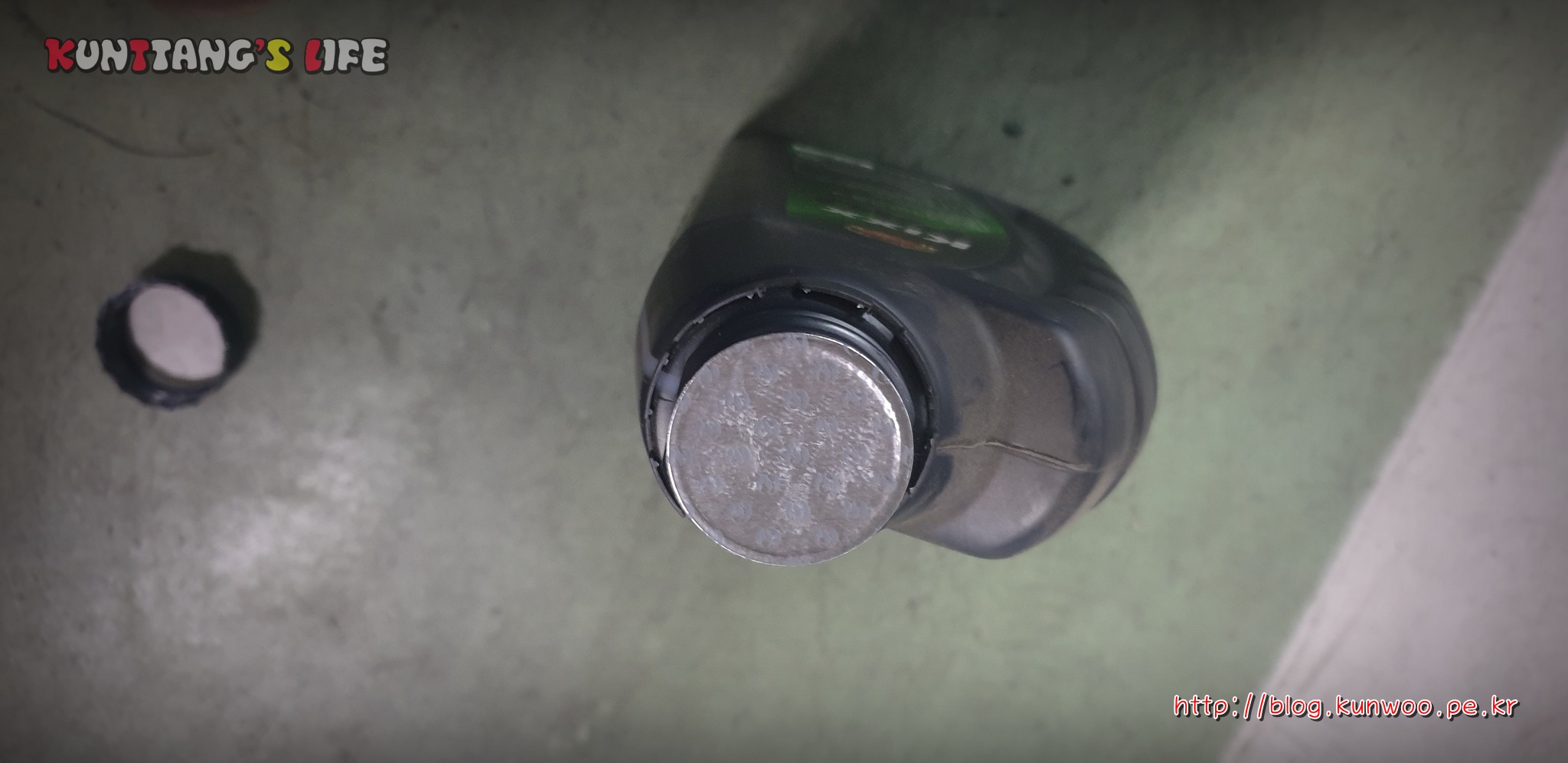

[그림 5] 5년 이상된 밀봉 상태의 Kixx PAO 5W40



마티즈의 오일제원은 SL 급 이상의 10W30 혹은 5W30이다. 요즘은 판매하지도 않는 SL 등급이다. 일단, Kixx PAO 의 등급이 마티즈 엔진오일 제원보다 높기 때문에 등급으로 인해 사용불가는 아니다. 하지만 점도가 문제였다. 엔진오일 5W30이라 하면 뒤에 있는 숫자가 점도이다. 뒷 쪽의 숫자가 높아질 수록 엔진오일의 점도가 높아지는 것이다.

제원상의 오일 점도보다 높은 점도의 엔진오일을 사용하게 되면 엔진소리가 부드럽고 정숙하게 되지만 연비가 많이 떨어진다.

어차피 필자는 빠른 시일 내로 수리를 진행할 것이기 때문에 엔진오일 보충정도의 수준으로는 크게 문제가 될지 않을 것으로 보인다.

그렇다면 5년된 엔진오일은 사용할 수 있을까? 정답은 사용할 수 있고, 미개봉 혹은 완전 밀봉 상태로 서늘한 곳에 직사광선을 피해 잘 보관했다면, 전혀 문제가 없다.(단, 개봉된 제품은 오일이 공기와 접촉하여 변질될 가능성이 크기 때문에 사용하지 않는 것이 좋다.)

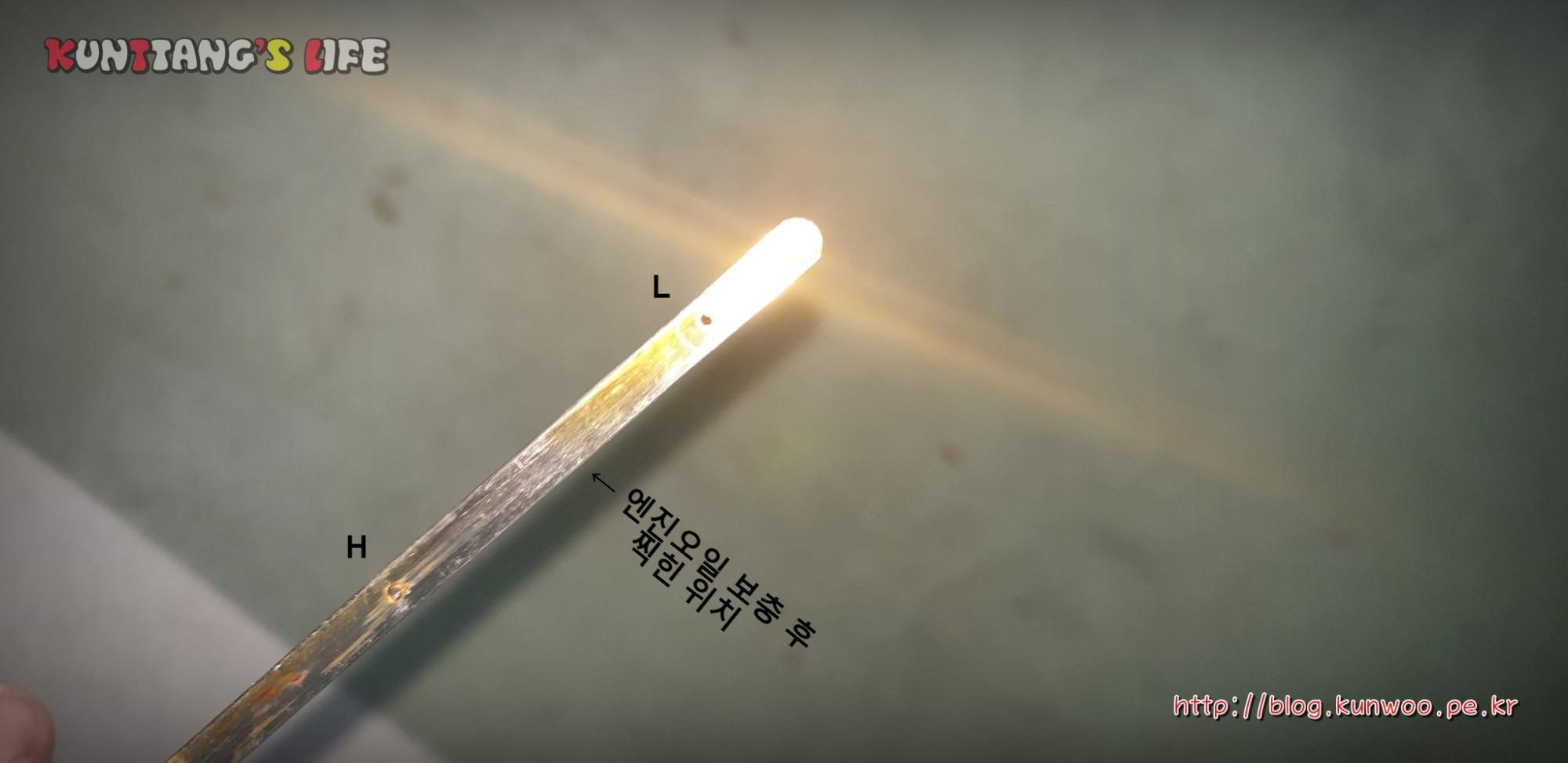

[그림 6] 엔진오일 보충 후 오일 찍힌 위치



엔진오일 1L 한통을 보충하였다. 처음에 500ml 를 넣었는데 L 밑에 찍혀 200ml 를 더 보충했더니 L 보다 조금 더 위에 찍히길래 1L 한통을 모두 부어주었다. [그림 6]은 오일이 오일팬에 내려갈 때 까지 10분정도 기다렸다가 찍은 것이다. 마티즈 오일 용량의 제원은 2.7L 이다. 그렇다면 1.7L 로 계속 운행하고 있었다는 것이다. 엔진에 손상이 갔을지도 모르겠지만 차량의 상태로보아 엔진 손상까지는 없는 것으로 보인다.

04. 다른 케미컬의 상태는?


[그림 7] 부동액 상태



이 쯤되면 불안해 지기 시작한다. 다른 케미컬류들의 상태가 안 좋을 것이 뻔하기 때문이다. 일단, 부동액을 확인해 보았다. 예상했던대로이다. 너무 안좋다. 부동액 역시 기본 정비를 진행 할때 교환할 예정이었기에 크게 문제는 없다.



[그림 8] 파워스티어링 오일의 상태



파워스티어링 오일의 상태도 확인해 보았다. 생각보다 나쁘진 않았다. 빨간색 파워스티어링 오일 색상이 선명하진 않지만, 많이 지저분 하지는 않다. 이 부분은 집에 여분의 파워스티어링 오일이 있기 때문에 조만간 교환할 예정이다.

브레이크 오일은 사진을 찍어 놓은 것이 없지만, 상태가 많이 안 좋아 보였다. 수분 함유가 많이 되어 색상이 맑지가 않았다. 대대적인 브레이크 정비를 할 예정이기에 그 때 교환하면 된다.



05. 결론


자동차를 타고 다니면서 관리하는 법을 잘 모르면 나중에 큰 돈 들어갈 것이 분명하다. 자동차가 차주에게 이상신호를 보내면, 차주는 그 이상신호를 그냥 넘기지 말고 꼭!! 가까운 정비소에 들러 확인하는 것이 좋다. 필자는 혼자 고치는 것을 즐기지만, 요즘은 시간이 없어 정비소에 맡긴다. 아무튼, 예방정비는 과잉정비가 아니다. 정비소에서 이 부품은 고장나지 않았는데 교환하라고 하면, 이유를 물어보고 합당한 이유라면 교환 하는 것이 맞다. 이 것을 보고 과잉정비라 부르면 안된다. 예방정비이다.

따라서, 주기적인 차량 관리를 통해 올드카라 하더라도 항상 최상의 컨디션을 유지하는 것은 크게 어렵지 않다.

차 관리 잘 해서 오래오래 잘 타자 !!



2019년 11월 20일
Kunttang



반응형
블로그 이미지

매깡

- 각종 문의는 메일로 해주세요. 메일: soriel01@nate.com

,
반응형

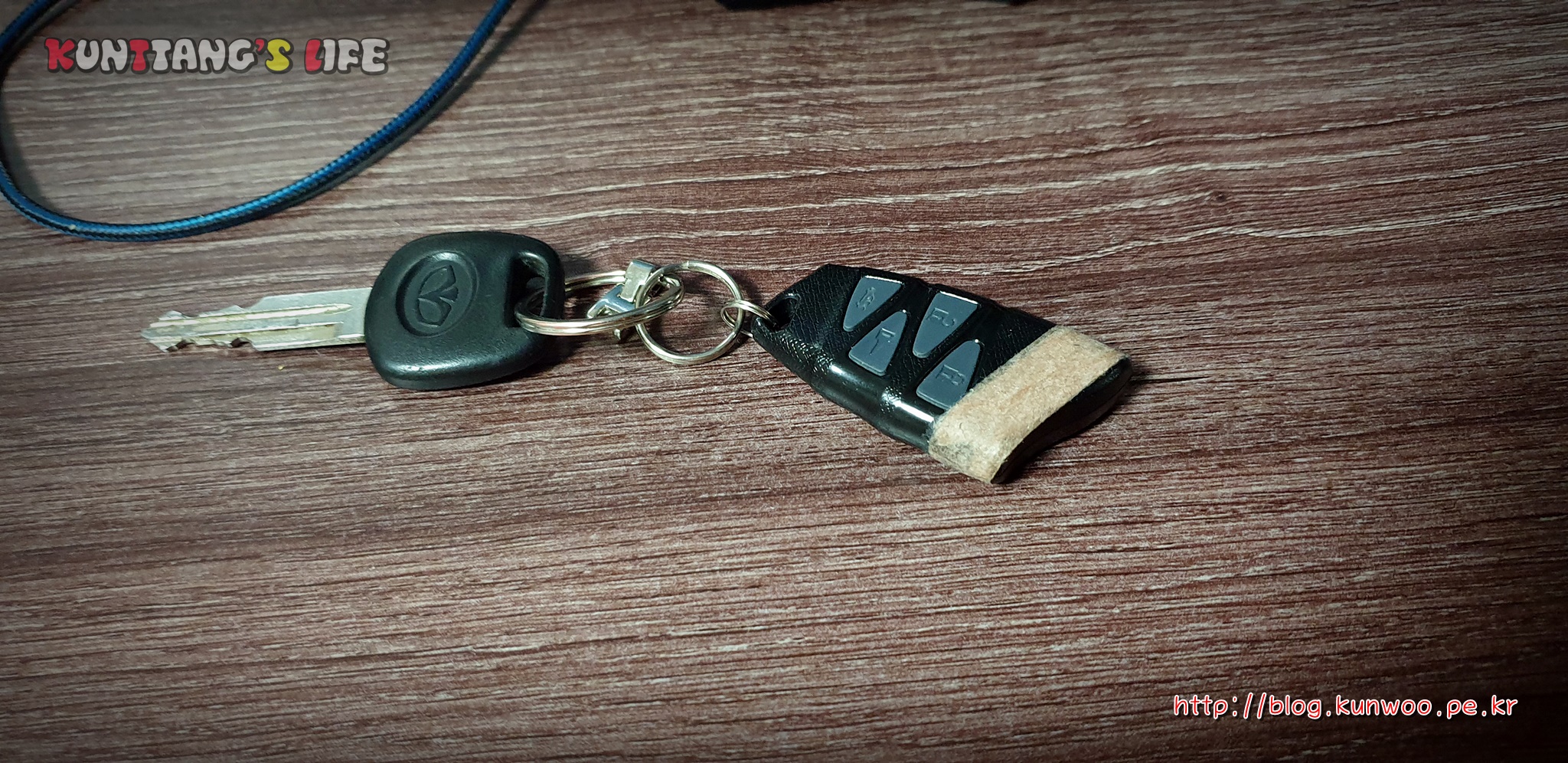

[그림 1] 마티즈 키 그리고 리모컨



01. 추억


90년대 후반, 자동차 업계에서 유명했던 용품을 생각해 보면 우드 핸들, 라디오 숏 안테나, 선바이저, 오디오, 원격 시동장치 등이 생각난다. 그중에서도 가장 신기하고 나중에 차를 소유하면 꼭 장착하고 싶었던 용품이 바로 원격 시동장치이다.

필자는 2001년에 면허를 취득하자마자 운전을 시작하였다. 그때, 제일 먼저 한 튜닝이 원격 시동장치 장착이었다. 물론 그때의 필자는 차를 만질 수 있는 기술이 전혀 없었기 때문에 비싼 돈을 지불하고 원격 시동장치를 장착하였다. 필자의 기억으로는 "동양"이라는 회사에서 개발/판매한 경보기였다.

요즘 회사에서 신입사원들과 차 한잔 마시며 대화를 오갈 때, 저장 버튼의 모양이 무엇을 의미하는지 물어보면 대답하는 친구들이 별로 없다. 디스켓 세대가 아니라는 뜻이다. 더 어린아이들에게 휴대폰의 통화 아이콘이 수화기 모양이라고 말하면 그렇게 생긴 전화기가 있었는지 의문을 갖는다고 한다. 내가 살아온 세상은 그동안 수많은 변화가 일어났던 것이다.

최근 신차를 구입하게 되면 옵션이 아주 없는 깡통차를 구입하지 않는 이상 대부분 스마트키가 적용되어 있다. 적어도 필자가 알고 있는 키는 스마트키 적용 옵션 차량에는 존재하지 않는다.(다만, 배터리 방전 시 긴급하게 사용할 키가 리모컨에 포함되어 있다. ==> 이 조차도 모르고 수년째 리모컨을 들고 다니는 운전자가 많다고 한다.)

지난주 2005년식 마티즈를 구입해 왔는데, 키에 원격 시동 리모컨이 달려있었다. 옛날 생각이 나기도 하고 나에게 꼭 필요한 옵션이기에 너무 기쁘기도 하였다.

02. 리스토어


요즘 마티즈를 구입하고 온 후로부터 마티즈를 어떻게 리스토어 할 지에 대한 생각에 아주 즐겁다. 다만 시간이 없어 리스토어 기간이 아주 길어질 것으로 예상된다.

우선은 시간이 많이 필요 없고, 빨리 할 수 있는 것부터 차근차근 진행해 보려고 한다. 나중에 포스팅을 하겠지만, 올뉴마티즈의 리스토어 컨셉은 최대한 순정을 고집하는 리스토어 이있다.(예외는 오디오와 휠 정도??)

키를 받을 때 부터, [그림 1]과 같이 리모컨에 병원에서 사용하는 테이프가 붙어있었다. 예상하기로는 리모컨 건전지 교체를 위해 케이스를 뜯었다가 가이드 핀이 손상되어 고정이 안된 것 같다.

그래서 가장 간단한 리모컨 케이스 교체를 진행해 본다.

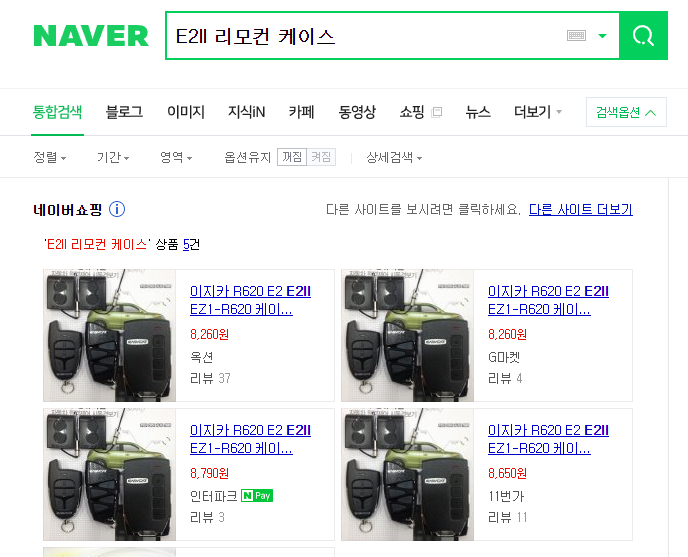

[그림 2] E2II 리모컨 검색 결과



네이버 검색창에 "E2II 리모컨 케이스"라고 검색을 하면 위와 같이 다양한 제품들이 표시된다. 그중 가격이 제일 저렴한 제품으로 구입을 하였다. 어차피 이지카에서 만드는 제품이기 때문에 가격이 비싸다고 더 좋은 물건이 오는 것은 아니다.



03. 배송 완료 그리고 언박싱


퇴근을 하고 집에 오니, 작은 박스 하나가 내 책상 위에 놓여 있었다. 바로 이지카 E2II 리모컨 케이스이다. 옷도 갈아입지 않고, 바로 작업을 시작하였다.

[그림 3] 배송된 E2II 리모컨 케이스



손상될 것도 없는 물건이기에 대충 포장해서 배송되어도 상관없었는데 여러 겹의 뾱뾱이 비닐에 잘 포장이 되어 있었다. 가끔 이런 작은 물건을 주문하고 나서 보면 물건보다 쓰레기가 더 많아지는 경우가 생긴다.

뾱뾱이를 제거하니 [그림 3]과 같이 이지카 글씨가 새겨진 지퍼백에 각종 부품들이 포장되어 있었다.

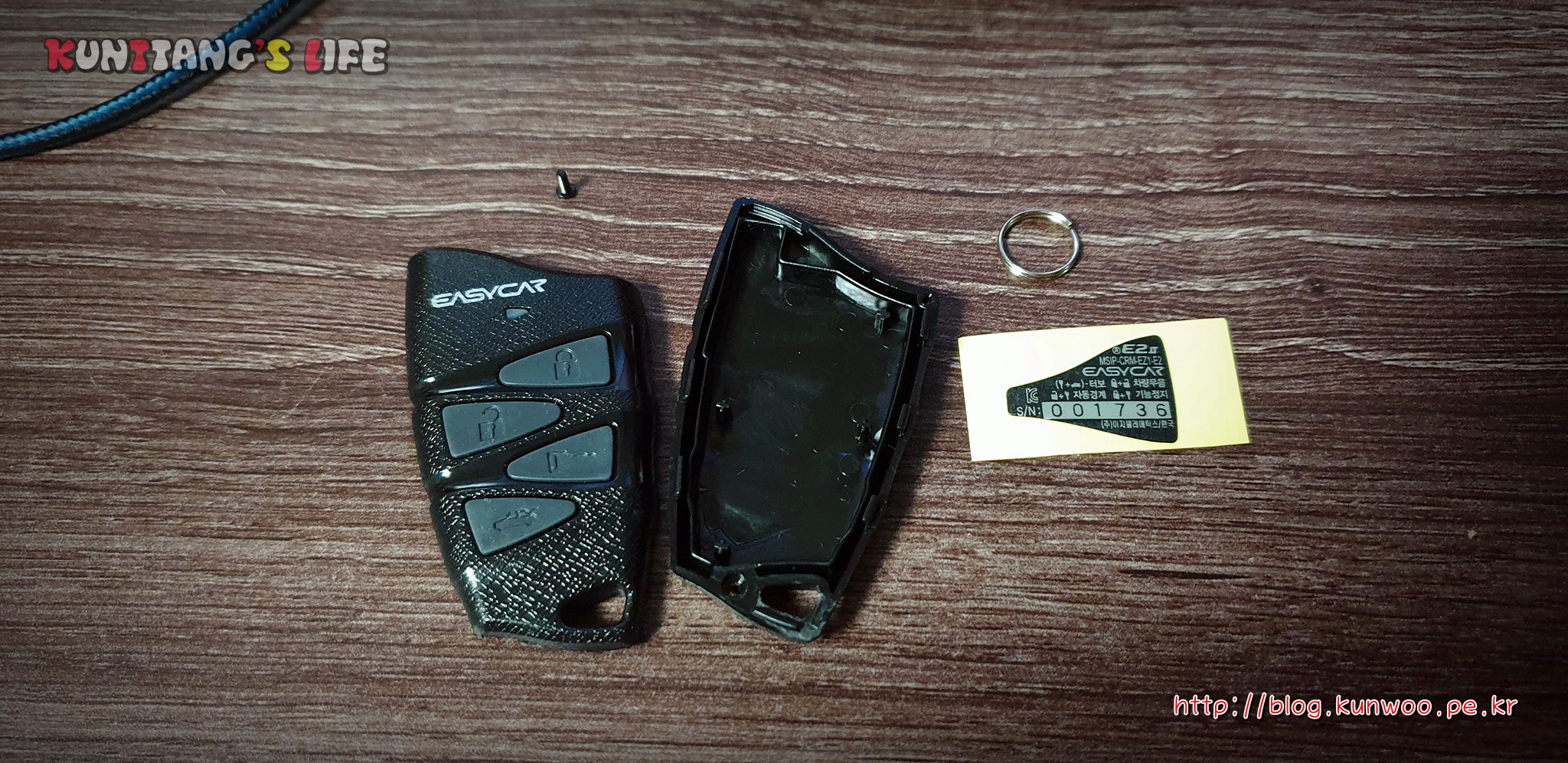

[그림 4] 이지카 E2II 케이스 구성품



별 다른 구성이 없다. 그냥 기판 옮기고 조립만 하면 끝나는 아주 간단한 작업이다. 수없이 리모컨 케이스를 교체해 보았는데 이지가 E2II는 일련번호 스티커까지 포함되어 있었다. 저 스티커가 일련번호보다 더 중요한 역할이 있는데, 바로 Function 설정이다. 단방향 리모컨인 경우 액정이 없어 매뉴얼 없이 설정하기가 많이 까다로운데 저 스티커에 그림으로 잘 설명되어 있어 편하다.



04. 기판 적출 그리고 배터리


리모컨 케이스 교체를 하기 위해서는 기존 리모컨에서 기판을 적출해야 한다. 하단의 작은 십자 볼트를 안경드라이버로 잘 풀어 케이스 틈새로 손톱을 집어넣으면 [그림 5]와 같이 분리가 쉽게 이루어진다.

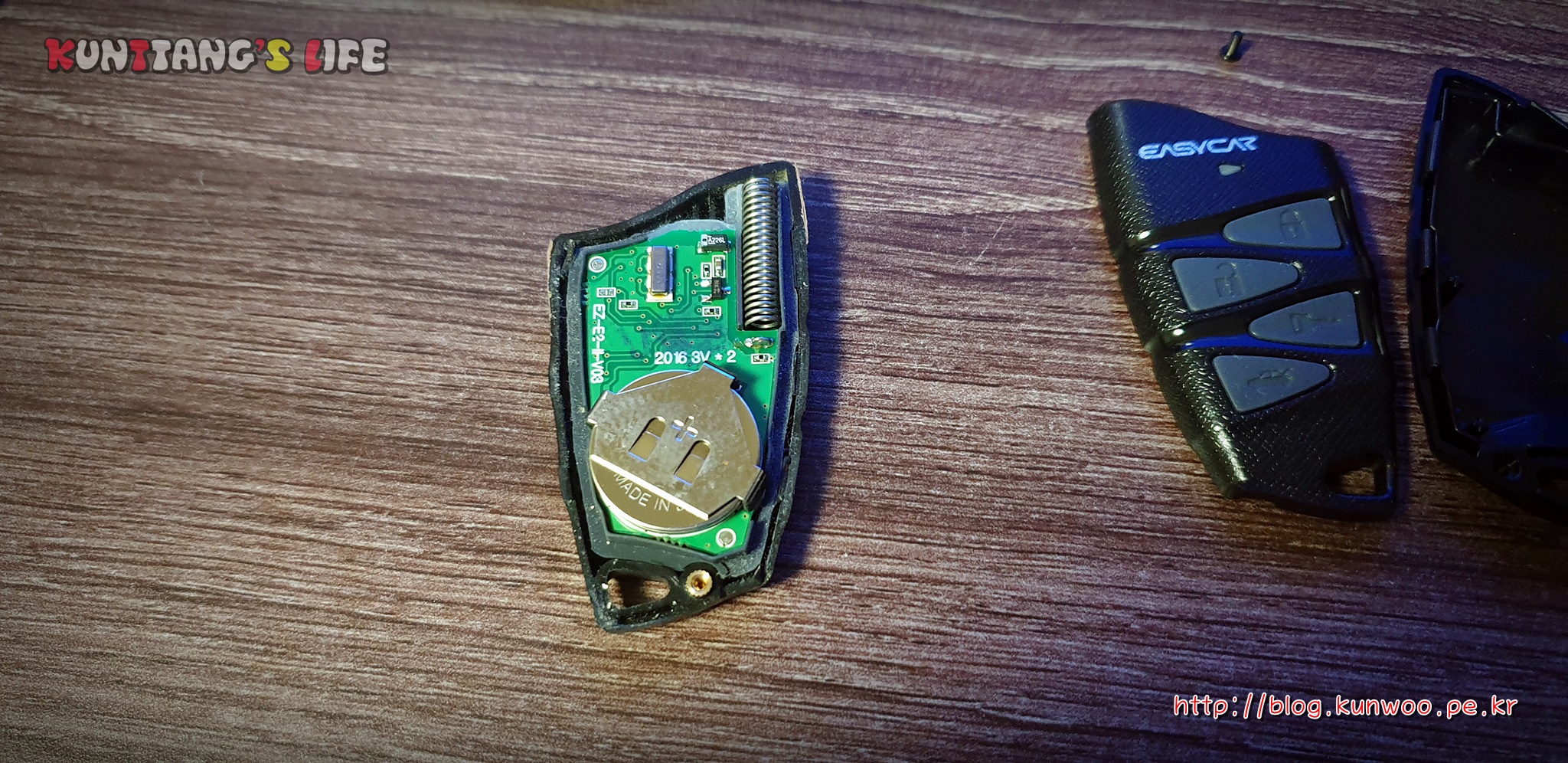

[그림 5] 기판 적출을 위해 분리한 케이스



케이스를 분리하고 나니 E2II에서 사용하고 있는 수은전지의 규격이 나온다. CR2016 3V 스펙의 수은전지 2개가 사용된다. 3V 전지 2개가 직렬로 연결된 것을 보니, 6V에서 작동되는 리모컨이다.

사실 케이스 교환을 하면서 배터리도 함께 교환해 주려고 하였지만, CR2016이라는 스펙은 많이 사용되는 전지가 아니기 때문에(우리가 알고 있는 수은전지 CR2025 보다 얇다.) 새로 구입을 해야 하는데, [그림 6]과 같이 검색을 해 보면 가격이 엄청 저렴하다. 배송비가 더 나온다. 그래서 다음번 다른 물건 구입 시 묶음배송을 할 수 있을 때 구입하기로 결정한다. 혹은 우리의 놀이터 다이소에 가면 있을지도..

당장은 동작하는데 아무 문제가 없어 배터리 교환 없이 케이스만 교환한다.



05. 기존 리모컨에 감겨 있던 테이프의 정체


전 차주가 [그림 1]처럼 리모컨에 테이프를 왜 감았을까?라는 의문이 기판 적출을 하며 해소되었다.

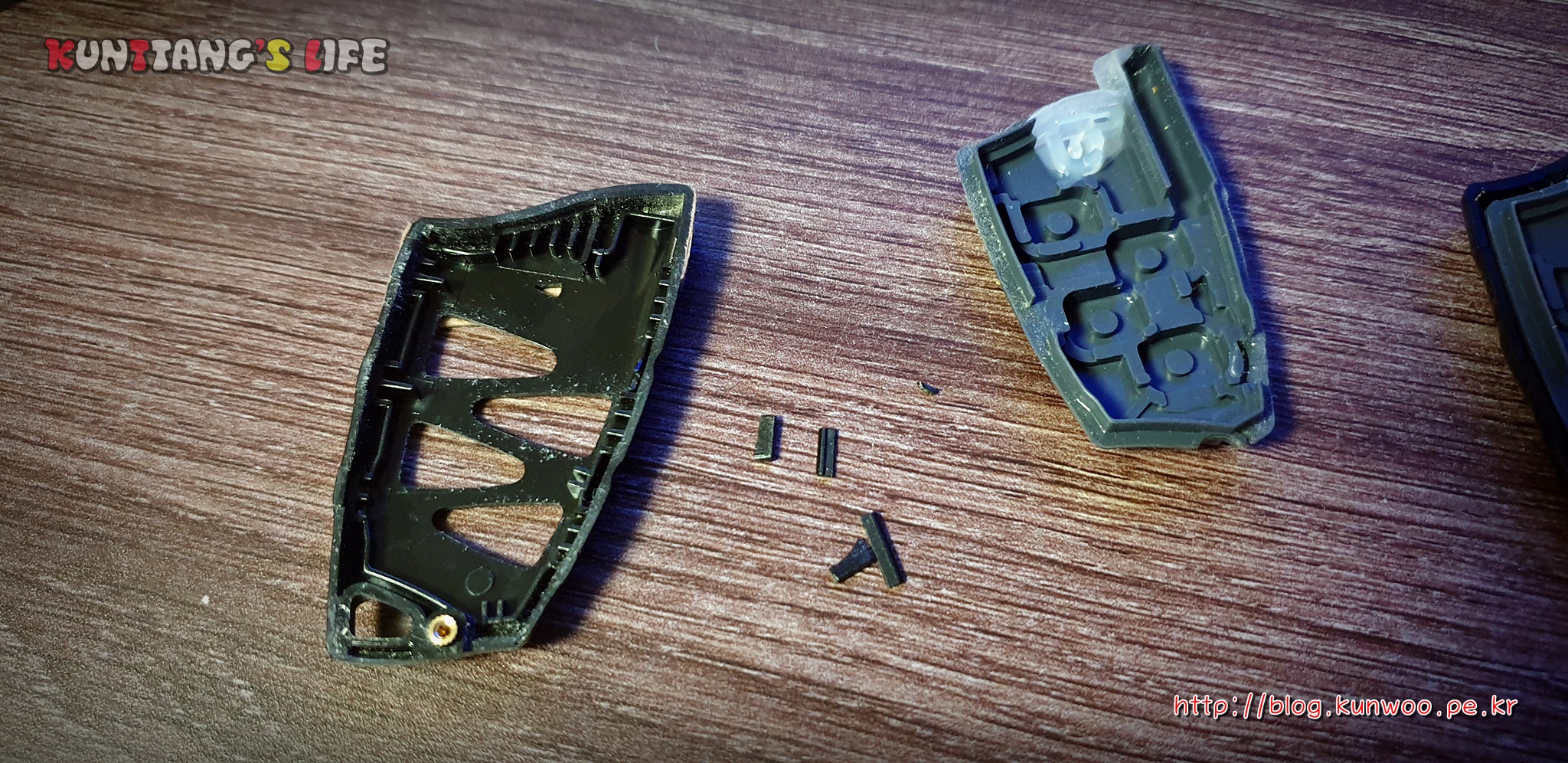

[그림 6] 기판을 적출하고 남은 잔해(구 케이스)



기판을 적출할 때 케이스에서 자꾸 플라스틱 파편들이 떨어진다. 아마도 전 차주가 리모컨 배터리를 교환하면서 손상시킨 것 같다. 리모컨이 워낙 작기 때문에 낙하로 인한 파손은 아닌 것으로 보였다. [그림 6]의 파편 모양을 살펴보면, 전면 케이스와 후면케이스를 연결해 주는 사출구조로 보인다.



06. 조립은 분해의 반대


조립은 분해의 반대이다. 간혹 복잡한 기계 혹은 기기인 경우 분해했던 순서 및 모양이 기억나질 않아 재조립을 하지 못하는 경우가 있다. 하지만, 단방향 리모컨 케이스 교환은 재조립을 못할 만큼 복잡하지가 않다. 이 작업조차도 자신이 없으면 DIY를 하면 안 된다고 생각한다.

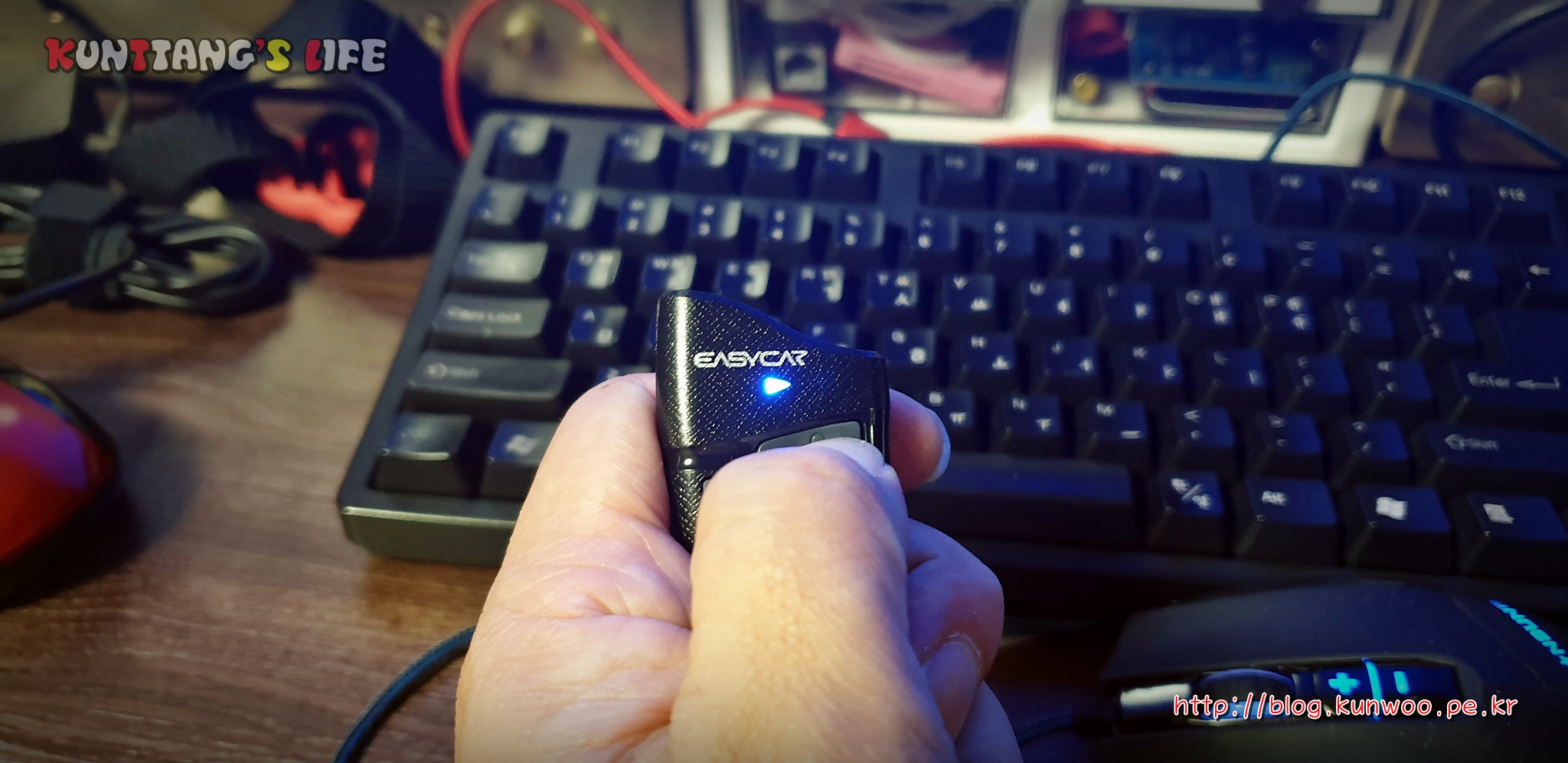

[그림 7] 케이스 교체 완료 후 테스트



[그림 7]과 같이 모든 버튼을 눌러 LED 동작 상태를 확인한다. 아주 잘 되는 것 같다.

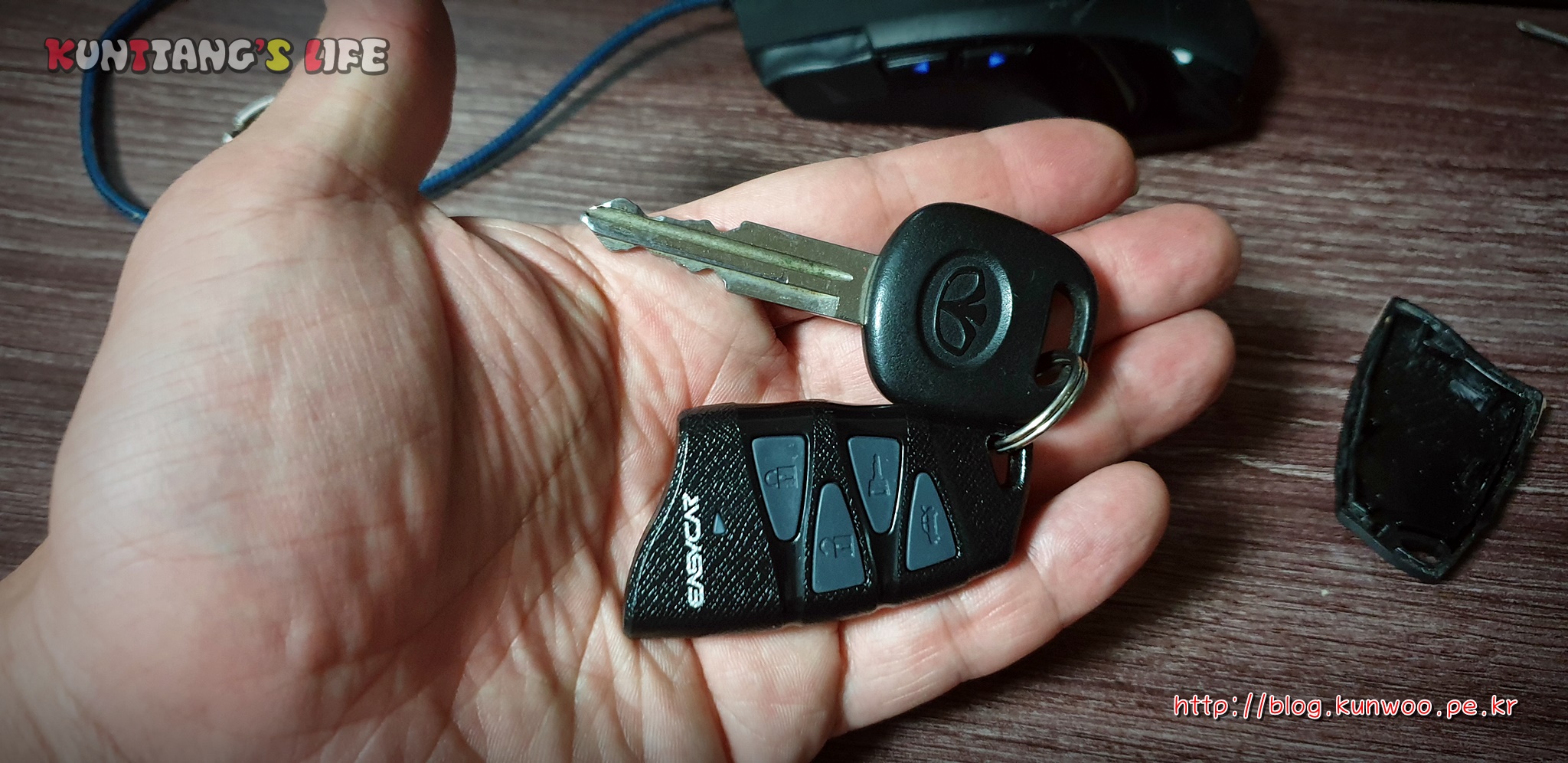

[그림 8] 완성 !!





07. 결론 및 주절주절


어디까지나 필자의 주관적 생각이지만, 어떤 기기이든지 고장이 나면 바로바로 고쳐서 사용해야 한다. 여기서 가장 중요한 것은 고장이 나지 않도록 모든 기기들은 조심해서 사용해야 한다. 그렇게 되면 리스토어를 할 이유가 없는 것이다.

오늘의 작업은 아주 간단하지만, 리모컨이 새 제품처럼 보이기에 결과에 대한 만족도가 높은 작업이었다.(오히려 블로그 포스팅 시간이 더 걸렸다.)

아무튼, 필자는 모든 차의 원격시동은 기본이라 생각한다. 따라서, 신차를 구입하거나 중고차 구입 예정인 분들은 꼭 순정옵션의 유보(UVO) 혹은 블루링크(BlueLink)를 꼭 포함시키는 것을 추천한다.



2019년 11월 19일
Kunttang

반응형
블로그 이미지

매깡

- 각종 문의는 메일로 해주세요. 메일: soriel01@nate.com

,
반응형

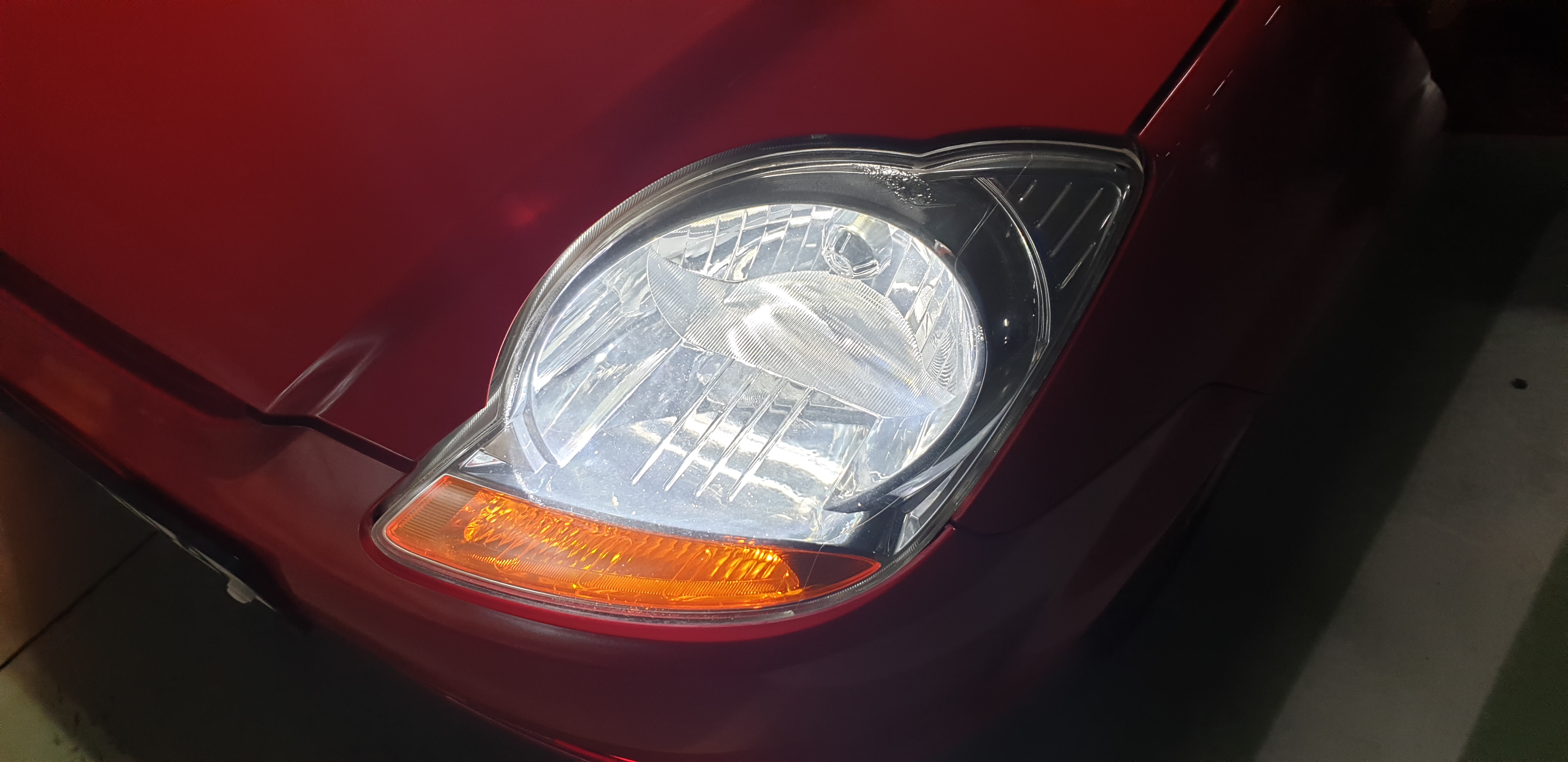

[그림1] 올뉴마티즈 헤드라이트



01. 문제 찾기


2019년 11월 14일 올뉴마티즈를 구입해왔으니, 오늘이 딱 3일째이다. 처음 구입해서 가지고 왔을 때에는 밤 운전이긴 했지만, 고속도로 운전이어서 헤드램프의 이상을 단순 조사각 문제라 판단하였다.

어차피 필자는 LED 벌브를 싫어하기 때문에 순정 H4 55W 할로겐램프로 교환할 생각이었다.(싼타페를 가지고 있던 시절 사용하던 H4 벌브를 많이 가지고 있기 때문에 구입할 필요 없이 바로 교환하면 될 줄 알았다.

11월 15일 퇴근하고, 이전등록을 마무리하니 어둑어둑해졌다. 겨울이라 밤이 일찍 찾아온다.



[그림2] 헤드램프 이상







라이트를 On 하고 집으로 돌아오는데, 특정 한 곳만 좌우 라이트가 쏘고 있는 것이다. 마치 레이져 빔처럼. 라이트를 벽을 향해 쏴보면 일자의 모양이 나와야 한다. 하지만, [그림 2]와 같이 어떠한 패턴도 없이 멋대로이다.

대부분 이런 경우는 벌브 설치를 잘못하여 발생한 문제이다. 벌브만 잘 장착해 주면 아무 문제가 없다. 아마도 LED 벌브를 작은 헤드라이트 통에 억지로 위치시키느라 발생한 문제일 것으로 보였다.



02. 문제 해결


문제 해결을 위해 우리집 창고에서 H4 할로겐램프를 열심히 찾아본다. H4 벌브는 정말 많은데, 전부 90W 제품뿐이 없다. 마음은 먹었으니, 일단 문제의 LED 벌브부터 잘 장착을 해 보기로 한다. 참고로 할로겐 벌브를 사용하는 차에 순정 와트수 이상의 벌브를 설치하게 되면, 다양한 문제가 발생한다.

  • 첫째, 헤드램프 커넥터 및 배선의 손상이 발생한다.
  • 둘째, 헤드램프 클리어 커버가 빠르게 손상된다.(백내장 현상이 빠르게 진행된다.

두 문제 모두 열에의해 발생하는 문제이다. 따라서, 헤드램프를 밝게 하고 싶다고 마트에서 판매하는 높은 와트의 벌브를 설치하는 것은 비싼 자동차를 상하게 하는 것이다.

[그림3] 올뉴마티즈 헤드라이트 탈거 방법



올 뉴 마티즈의 헤드라이트 탈거 방법은 아주 간단하다. [그림 3]에서 표시해 놓은 10mm 볼트만 풀면 끝이다. 단, 볼트를 풀고 난 후 헤드램프를 바로 빼지는 못하고, 헤드램프 전체를 안쪽(휀더에서 엔진 방향)으로 살짝 틀면서 탈거를 하게 되면 헤드라이트 안쪽 지지대 손상 없이 헤드램프를 탈거할 수 있다.

보통의 준중형 이상급의 차들은 헤드램프를 탈거하지 않아도 되어있지만, 마티즈는 워낙 엔진룸 크그도 작고하여, 헤드램프를 탈거하는 것이 작업하기 편하다.

헤드램프를 탈거하여 확인해 본 결과, 첫번째 문제가 발견되었다. LED 벌브 혹은 예전의 애프터마켓 HID 벌브를 구입해 보면 H1, H4, H7에 모두 대응하기 위해 유니버설 타입으로 벌브를 제작하고, 벌브 한 세트를 구입하면, 각 규격에 맞는 어댑터가 포함되어 있었다.

바로, 이 어댑터를 잘못 설치하여 발생한 문제였다. LED 벌브 자체가 삼각으로 되어 있어, 한 면이 바닥으로 가게 어댑터를 설치해야한다. 세면 모두 LED 광원이기에 한 면은 하방을 향해야 한다.(하방을 향한면이 H4기준 상향 등이 되는 것이다.)

벌브의 하단에서 발생하는 빛이 헤드램프 반사판 하단에 맞아 반사되어 상향등으로 동작하게 되는 것이다.

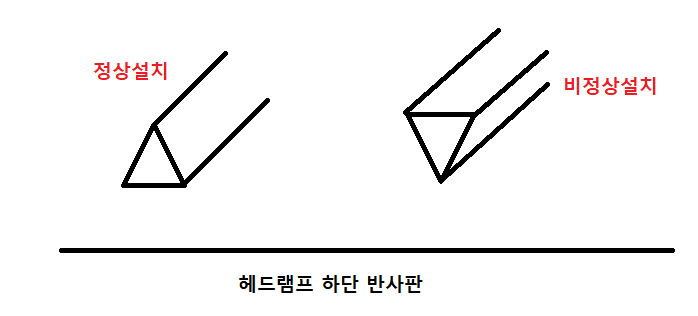

[그림4] 벌브 설치 방향



[그림 4]를 살펴보면, 정상 설치인 경우 벌브의 하단 LED 가 헤드램프 하단 반사판에 반사되어 상향등으로 잘 구현될 수 있고, 나머지 면은 헤드램프 반사판의 좌/우 상단에 반사되어 각각 좌우 하단 쪽으로 빛을 발생시키는 구조이다.

만약, [그림4]의 비정상 설치의 모양으로 벌브를 설치했다면, 상향등을 켜면 상향등이 향하고 있는 반사판에 반사되어 엉뚱한 방향으로 빛이 쏘아지게 될 것이다.

만약 내가 구입한 LED 벌브가 위와 같은 모양을 가지고 있다면 꼭!! 정상설치의 모양으로 헤드램프에 위치하게 설치해야 한다.

03. 조사각 조절


일단, 벌브를 정상위치시켜 설치를 완료하고 지하 주차장에서 벽에 라이트를 반사시켜 보았다.

[그림5] 정돈된 헤드램프 광원

정리된 일자 모양의 헤드램프 광원이 반사된다. 하지만, 여기서 문제가 발생한다. 전 차주가 벌브 설치를 잘못하여 흐트러진 광원을 잡고자 조사각 조절을 했던 모양이다.

전반적으로 운전석 라이트는 조수석 방향으로 향하고, 조수석 라이트는 운전석 방향으로 향하여 짧은 일자 모양이 발생한다. 또한 짧은 일자 모양이다 보니 특정 부분에 광원이 집중되어 있다. 그리고, 너무 하향으로 빛이 반사되고 있다.

헤드램프의 조사각 조절은 십자드라이버로 L<->R 조절을 할 수 있고, Up<->Down 조정을 할 수 있다.

[그림6] 조사각 조절 완료



[그림6]은 조사각 조정이 완료된 사진이다. 고르게 잘 퍼지고 있다. 조사각을 상단으로 더 높이고 싶었지만, LED 벌브 특성상 상대방에게 피해를 줄 수 있어, 상단 조절은 많이 진행하지 않았다.

어차피 할로겐 벌브가 도착하면 할로겐 벌브로 교환할 예정이다. 그때, 상하좌우 조사각을 다시 봐볼 예정이다.



[그림7] 운전석에서 바라본 광원



[그림 2]와 동일하게 사진을 찍어보았다. [그림 7]에서는 [그림 2]와 다르게 확실히 정돈된 모습이 보인다.



04. 결론 및 주절주절


필자는 차를 구입할 때 HID 및 LED 헤드램프 순정옵션을 꼭 !! 선택한다.(항상 풀 옵션만 출고하였기에 별도로 생각해본 적이 없긴 하다.)

어쩔 수 없이 HID 및 LED 헤드램프를 선택하지 못한 경우라면, 최근에 출시한 차인 경우 순정 튜닝 및 구조변경을 통해 합법적으로 추가 장착이 가능하다.(금액이 많이 비싸다.)

따라서, 신차 구입 예정이 있는 사람이라면 꼭 헤드램프 옵션을 추가하라는 것이 필자의 결론이다.

물론 마티즈에는 HID/LED 헤드램프 그 어떤 것도 추가할 수 없었다.

순정이 HID나 LED가 아니라면 할로겐 벌브 그것도 순정 스펙에 맞게 사용하자.(대부분 55W이다.)

비싼 LED 벌브를 구입하였지만 설치를 잘못하고 그 원인을 잘 파악하지 못하면 그 또한 스트레스이다. 차에 대해 잘 모르거나, 확실히 알 수 있는 방법이 없다면 순정을 고집하는 것도 나쁘지 않다. 그게 바로 필자가 순정을 고집하는 이유이다.



2019년 11월 14일
Kunttang

반응형
블로그 이미지

매깡

- 각종 문의는 메일로 해주세요. 메일: soriel01@nate.com

,
반응형

01. 재미를 찾다.


2005년식 올뉴마티즈 슈퍼 수동

너무 바쁜 일상을 보내고 있어, 우울증까지는 아니더라도 삶의 재미가 없어지기 시작했다. '집-회사-집-회사'가 일상이 된 나에게 힐링이 필요하였다.

필자는 취미가 엄청 다양한데, 그 중 가장 좋아하는 취미는 차를 만지는 것이다.

여기서 차를 만진다는 범위는 정비, 수리, 오디오, 디테일링 등 차와 관련된 모든 것이다.

[그림1] fun 이라는 단어의 사전 적 의미

제목의 Fun Car 에서 Fun이라는 사전적 의미는 "재미(를 주는 것)" 이라고 표현되어 있다. 그렇다.!! 나에게 재미를 주는 차 곧 Fun Car 가 필요하다는 것이다.







그래서, 와이프에게 문자를 한통 한다.

[그림2-1] 카톡내용
[그림 2-2] 카톡내용2

일단, 사겠다고 던져 보았는데, 와이프가 사라고 한다.

와이프 마음 변하기 전에 준비해서 구입하러 간다.



02. 구입


[그림3] 올뉴마티즈와의 만남

집에 이미 두 대의 차가 있는 상태에서 한 대를 더 구입하려고 하니, 와이프 설득이 어려울 듯싶었지만, 생각보다 쉽게 통과가 되었다.

문제는 차주와의 거래를 언제 하느냐 였는데, 차주가 사업체를 운영하는 사장님이라 연락이 잘 되질 않았다. 문자를 보내면 몇 시간 있다 답변이 오고, 흠.. 암튼 '거래 못하면 내차가 아니다'라는 생각으로 기다리고 있다가 결국 거래가 성사되었다.



[그림 3] 거래 전 차주가 보내준 사진 - 투스카니 시트 !!!





거래를 하기 전 차주에게 실내 사진을 부탁 하였더니, 문자로 보내 준 사진이다. 투스카니 시트가 이식되어 있었다. 시트의 상태는 마음에 들지 않았지만, 마티즈에 투스카니 시트라니.. 경차의 불편함을 날려줄 것이라는 확신을 갖고 구입을 바로 결정하게 되었다.



[그림 4] 거래 완료 후 집으로 돌아가는 길



천안에서 거래를 무사히 마치고, 고속도로를 태워봤다. 최소 배기량 2000cc 이상의 차들만 타 왔던 나에게 마티즈는 정말 충격적이었다. 톨게이트를 지나고 가속을 하여 차선을 태워야 하는데, 앞에 트럭이 속도를 내지 못하는 것이었다. 같이 속도를 줄였다가 운행 차선으로 이동하기 위해 왼쪽 방향 지시등을 켜고 3단 변속 후 풀 액셀을 쳤는데 토크가 전혀 느껴지지 않았다.

또한, 과속(?)으로 달려오는 트럭이 내 옆을 지나갔는데 휘청거림이 바로 느껴졌다.

어짜피 출퇴근용 펀카의 개념이기 때문에 고속도로 올릴 일은 없기에 큰 불만은 없었지만 충격은 충격이었다.



03. 도착


[그림 5] 도착

무사히 집에 잘 도착했다.

앞으로 이 차를 가지고 놀아야겠다.

장난감 마팅이, 2005년식이어서 여기저기 많이 아플 것 같긴 한데, 제발 큰 수리비 들어가지 않길 바란다.



2019년 11월 14일
Kunttang

반응형
블로그 이미지

매깡

- 각종 문의는 메일로 해주세요. 메일: soriel01@nate.com

,
